تقوم شركة DECHUAN بتصنيع ضاغط الهواء اللولبي منخفض الطاقة RM لمهندسي المنشآت الصناعية الذين يسعون إلى شراء أنظمة هواء ذات دفع مباشر مباشرة من أرضية مصنعنا. تعمل هذه الوحدة الصناعية عبر نطاقات طاقة تتراوح من 7 كيلووات إلى 22 كيلووات، وتستخدم هندسة الدوار غير المتماثلة لتوفير إزاحة حجمية أعلى بنسبة تصل إلى 11% لكل كيلووات. إنه يقلل من استهلاك الكهرباء الأساسي بنسبة 12% إلى 30% بينما يقيد ترحيل التشحيم في اتجاه مجرى النهر بشكل صارم أقل من 3-5 جزء في المليون لعمليات خط التجميع دون انقطاع على مدار الساعة طوال أيام الأسبوع.
كشركة مصنعة موثوقة في الصين،ديشوانتقدم ضاغط الهواء اللولبي RM منخفض الطاقة لمساعدة مشغلي المنشأة على التخلص من النفايات الكهربائية في إنتاج الهواء المستمر. من خلال دمج تقنية الحلقة الدائرية المغلقة على شكل V-Shield، يمنع نظام السوائل الداخلي تسرب الضغط الهيكلي حتى في ظل الضغط الحراري القاسي.
يستبدل ضاغط الهواء اللولبي RM منخفض الطاقة التركيبات الملولبة بوصلات شفة دائرية مسطحة الوجه على شكل V مزودة بـ 70 مانع تسرب Shore A Viton.
يمكن تفكيك أدوات التوصيل ذات الحواف وإعادة تدويرها أثناء تغيير الزيت دون تشويه وجوه التزاوج.
تحافظ المقاعد الدائرية على سلامة الختم تحت ضغط عمل يبلغ 13 بارًا واهتزازًا شديدًا.
يحد فصل الهواء والزيت متعدد المراحل من ترحيل الزيت إلى أقل من 3-5 جزء في المليون، مما يحافظ على موانع تسرب أدوات الهواء في اتجاه مجرى النهر.
| نموذج |
القوة المقدرة
كيلوواط
|
أقصى ضغط
بارج
|
التوصيل الجوي (بدعة*)
متر مكعب / دقيقة -50 هرتز
|
البعد الكلي (الطول × العرض × الارتفاع)
مم
|
وزن
كجم
|
| أنا أداء الوحدة القياسية | |||||
| RM7i_A | 7.5 | 7.5 | 1.22 | 716 × 677 × 1061 | 222 |
| 8.5 | 1.14 | ||||
| 10 | 1.00 | ||||
| 12.5 | 0.81 | ||||

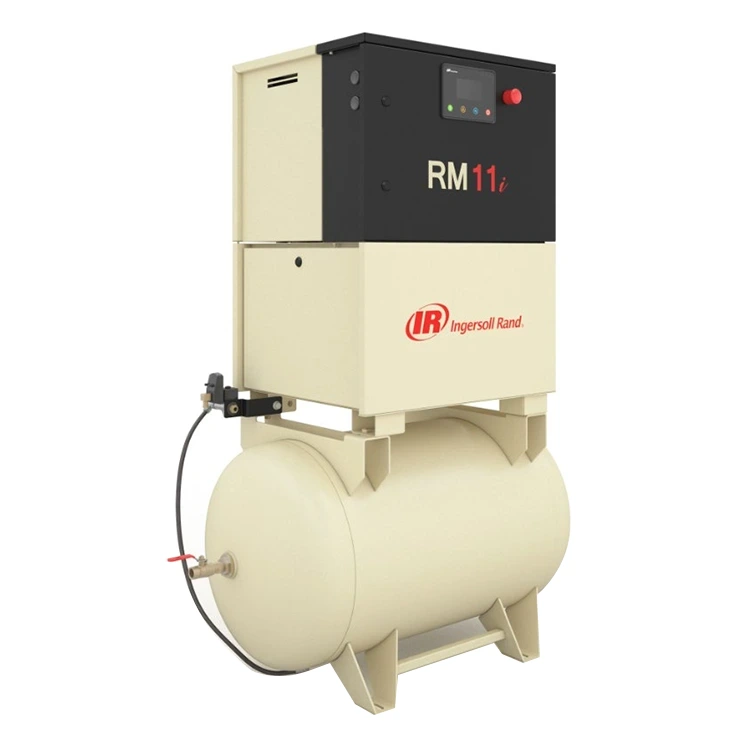

| RM11i_A | 11 | 7.5 | 1.69 | 225 | |
| 8.5 | 1.58 | ||||
| 10 | 1.41 | ||||
| 12.5 | 1.23 | ||||
| RM15i_A | 15 | 7.5 | 2.50 | 984 × 1017 × 1065 | 465 |
| 8.5 | 2.40 | ||||
| 10 | 2.07 | ||||
| 12.5 | 1.70 | ||||
| RM18i_A | 18.5 | 7.5 | 3.10 | 993 × 1020 × 1118 | 509 |
| 8.5 | 3.00 | ||||
| 10 | 2.61 | ||||
| 12.5 | 2.15 | ||||
| RM22i_A | 22 | 7.5 | 3.70 | 524 | |
| 8.5 | 3.41 | ||||
| 10 | 3.08 | ||||
| 12.5 | 2.72 | ||||
| نموذج |
القوة المقدرة
كيلوواط
|
أقصى ضغط
بارج
|
التوصيل الجوي (بدعة*)
م³/دقيقة
|
البعد الكلي (الطول × العرض × الارتفاع)
مم
|
وزن
كجم
|
| n أداء الوحدة القياسي | |||||

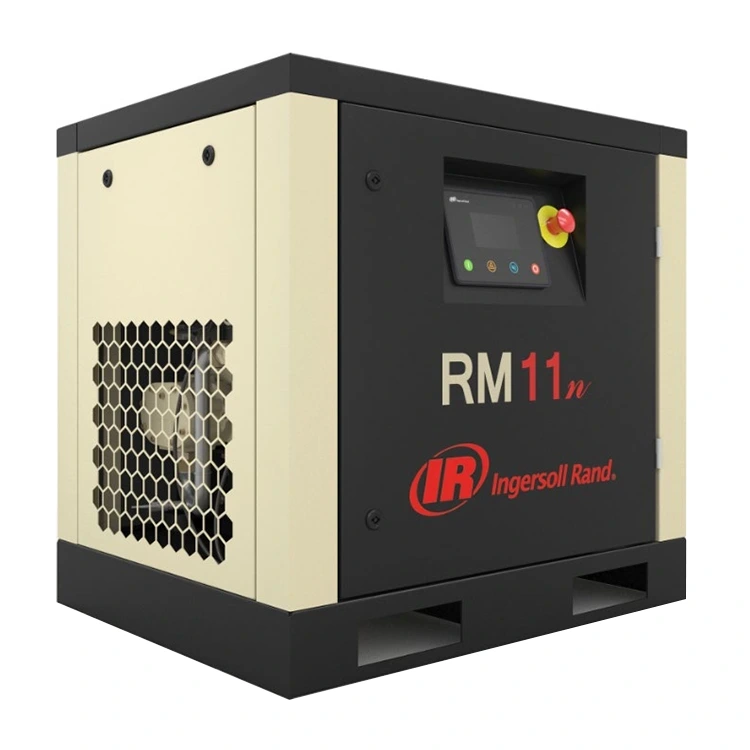

| RM7n_A | 7.5 | 12.5 | 1.18 | 840 × 680 × 810 | 169 |
| RM11n_A | 11 | 12.5 | 1.65 | 182 | |
| 1. إن توصيل الهواء (FAD*) (التدفق الحجمي) هو معلمة التشغيل للوحدة الكاملة، والتي تم اختبارها وفقًا للملحق C الخاص بمعيار ISO 1217:2009. | |||||
تفقد المحركات الحثية القياسية المبردة بالهواء كفاءتها عندما ترتفع درجات حرارة الهواء المحيط في غرف الضاغط المغلقة. يستخدم محرك المغناطيس الدائم المبرد بالزيت IP66 سائل الضاغط الاصطناعي كوسيط تبريد، حيث يقوم بتوزيعه مباشرة من خلال سترة تبريد الجزء الثابت.
| المقياس الفني | IE3 السرعة الثابتة | IE5 ECO-PM VSD |
|---|---|---|
| تصنيف الحماية | IP55 | IP66 (مبرد بالزيت) |
| العزل الحراري | الفئة ف | فئة ح |
| تنظيم السرعة | سرعة واحدة | ستبليس (40%-100%) |
| تقلب الضغط | ± 0.5 بار أو أعلى | دقيق (±0.1 بار) |
يتيح عزل الفئة H التشغيل المستمر للمحرك عند درجات حرارة داخلية تبلغ 180 درجة مئوية دون إزالة مغناطيسات مغناطيس النيوديميوم والحديد والبورون، مما يحافظ على ضغط الرأس في حدود ± 0.1 بار أثناء تغيرات الاستهلاك السريعة.
تدعم اللوحات الكهربائية ذات ضاغط الهواء اللولبي RM منخفض الطاقة القابلة للتخصيص جهود الشبكة العالمية (220 فولت إلى 440 فولت عند 50 هرتز أو 60 هرتز) دون الحاجة إلى محولات خارجية.
يوفر ضغط خط ثابت لمشابك الختم التي تعمل بالهواء والأذرع الآلية.
إن انخفاض الزيت المرحل يحمي الأسطوانات الهوائية ومعدات تعبئة الكبسولات في غرف الأبحاث.
يقوم بتشغيل خراطيش الهواء ووحدات تغذية الصفائح الآلية أثناء عمليات التصنيع الثقيلة.
يعمل على تشغيل خطوط تعبئة الزجاجات وختم الأكياس عالية السرعة التي تتطلب ضغطًا ثابتًا.
تعتمد كفاءة الضغط اللولبي الدوار على تقليل تدفق الهواء العكسي بين الفصوص الدوارة الذكرية والأنثوية. تسمح الدوارات المتماثلة القياسية للهواء عالي الضغط بإعادة الدخول إلى غرف السحب ذات الضغط المنخفض أثناء الضغط، مما يؤدي إلى توليد حرارة احتكاك زائدة وفقدان قوة العمود. يعمل الشكل الدوار غير المتماثل بنسبة 5:6 داخل هذا الضاغط على تحسين احتواء السوائل أثناء الدوران، مما يوفر ما يصل إلى 11% من حجم هواء التفريغ لكل كيلووات/ساعة من الطاقة المستهلكة.
| مقاييس كفاءة الطاقة | قيمة الأداء |
|---|---|
| الكفاءة الميكانيكية الدوار | تحسن يصل إلى +11% |
| التفريغ العائد الحجمي | زيادة تصل إلى +11% |
| التوفير الشامل في التكاليف الكهربائية | توفير من 12% إلى 30% |
| حد زيت التشحيم النهائي | أقل من 3-5 جزء في المليون |
عند توصيلها بلوحة المبادلات الحرارية، تقوم حلقة زيت التشحيم بنقل الطاقة الحرارية إلى دوائر المياه في المصنع. يمكن للمنشآت تسخين مياه تغذية الغلايات أو معالجة المياه حتى 70 درجة مئوية دون حرق غاز طبيعي إضافي.
تحتفظ شركة DECHUAN بدعم كامل لقطع الغيار لضاغط الهواء اللولبي RM منخفض الطاقة لضمان موثوقية الموقع على المدى الطويل.
يتم شحن مجموعات الفلتر والفواصل المطابقة للمصنع لمدة 2000 ساعة و4000 ساعة في صناديق صيانة فردية.
تتميز المرشحات البديلة الأصلية بأرقام تسلسلية محفورة بالليزر للتحقق من الأصالة عبر الإنترنت.
مدعوم من خلال تسليم مكونات PartsCARE وبرامج الصيانة ذات التغطية الكاملة لـ PackageCARE.
يقوم المغناطيس الدائم IE5 VSD بتغيير عدد دورات المحرك في الدقيقة عبر نطاق سرعة يتراوح من 40% إلى 100%. عندما ينخفض ضغط الخط بمقدار 0.05 بار، يقوم المحرك بتسريع المحرك خلال ميلي ثانية لاستعادة ضغط الرأس إلى نقطة الضبط ±0.1 بار.
أولاً، تحقق من مقياس الضغط التفاضلي عبر عنصر فاصل الهواء والزيت. إذا تجاوز انخفاض الضغط 0.8 بار، فاستبدل عنصر الفاصل وافحص فتحة كسح خط إرجاع الزيت بحثًا عن انسداد الحطام.
يستخدم المبرد العلوي غير الملحوم لضاغط الهواء اللولبي RM منخفض الطاقة وصلات التمدد الميكانيكية بدلاً من الرؤوس الملحومة الصلبة. وهذا يسمح للأنابيب الأساسية بالتمدد والتقلص بحرية أثناء الدورات الحرارية دون تكسير مفاصل الرأس.
