ضاغط هواء لولبي خالي من الزيت

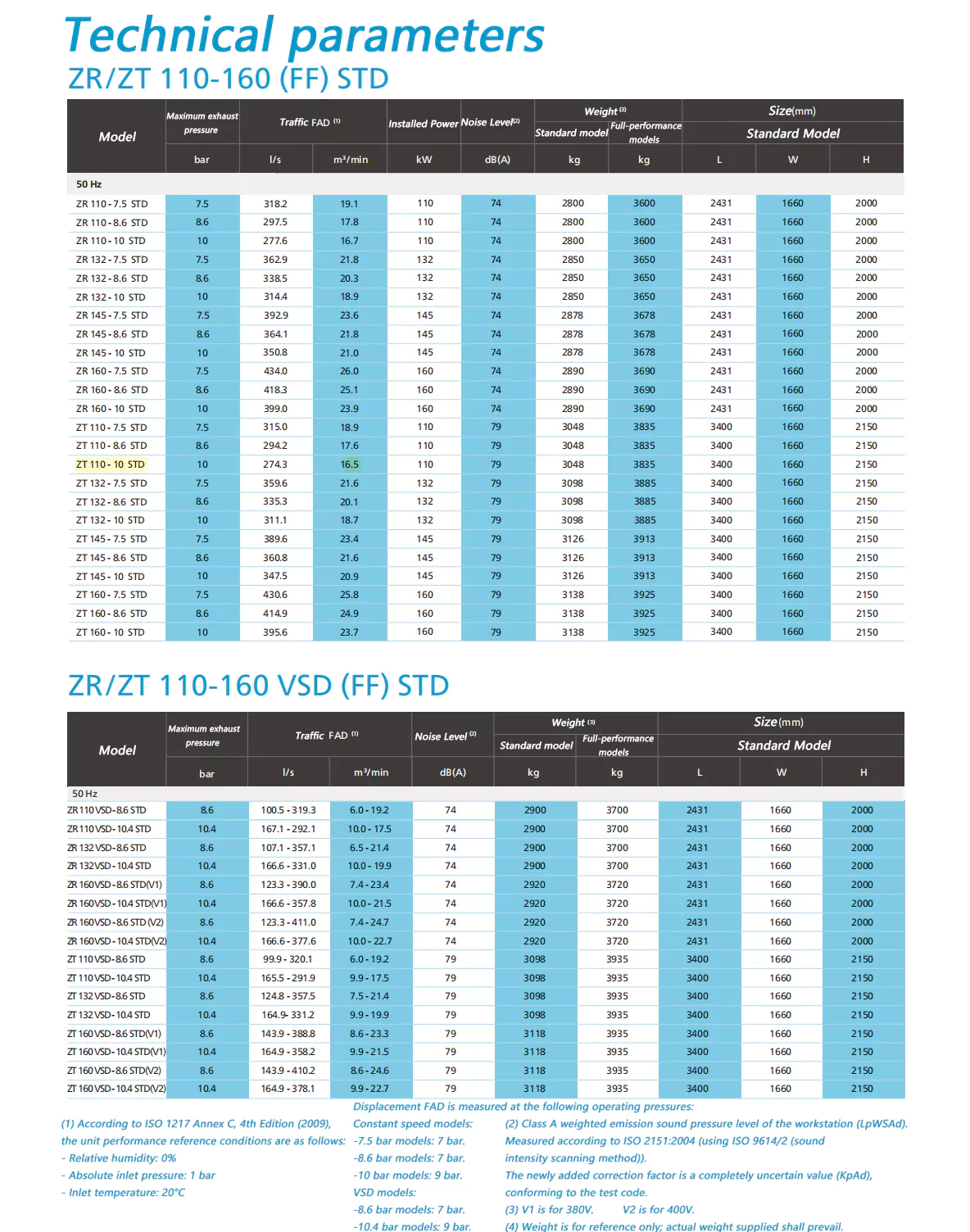

المعلمات الأساسية

الإزاحة: 4.2-148.5 م³/دقيقة

الطاقة: 55-900 كيلو واط

معيار الصناعة

يُستخدم الهواء الخالي من الزيت في مجموعة واسعة من الصناعات حيث تعد جودة الهواء أمرًا بالغ الأهمية للمنتجات النهائية وعمليات الإنتاج، بما في ذلك الأغذية والمشروبات والأدوية والبتروكيماويات وأشباه الموصلات والإلكترونيات والطلاء وطلاء السيارات والمنسوجات. في هذه التطبيقات الصعبة، حتى ولو كانت دقيقة من التلوث بالزيت، يمكن أن يؤدي إلى توقف عمل مكلف أو تلف المنتج.

رائدة في تكنولوجيا الهواء الخالي من الزيت

على مدار الستين عامًا الماضية، كرست شركة Atlas Copco جهودها للبحث والتطوير في مجال تكنولوجيا ضواغط الهواء اللولبية الخالية من الزيت، حيث أطلقت العديد من ضواغط الهواء والمنافيخ الخالية من الزيت لتزويد العملاء بالهواء النظيف. من خلال البحث والتطوير المستمر، حققت Atlas Copco مرة أخرى إنجازًا جديدًا، لتصبح أول شركة مصنعة لضواغط الهواء تحصل على شهادة CLASS 0 بنجاح.

القضاء على المخاطر

لتلبية المتطلبات الصارمة لعملائها، قامت شركة Atlas Copco بتكليف منظمة الاختبار الشهيرة TÚV لاختبار الضواغط والمنافيخ الخالية من الزيت. استخدمت TÚV أساليب اختبار صارمة، حيث قامت بفحص جميع أشكال الزيت الممكنة عبر نطاق واسع من درجات الحرارة والضغط، ولم تجد أي أثر للزيت في تدفق الهواء الناتج.

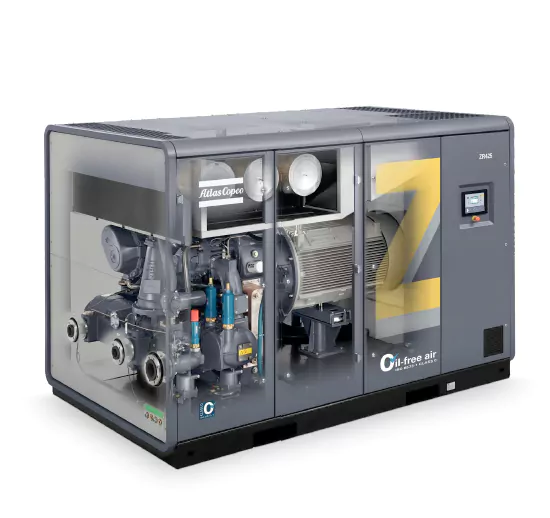

تقنية المسمار Z الناضجة الخالية من الزيت، موديلات ZR المبردة بالماء

①رأس ضاغط ممتاز خالي من الزيت

• يضمن التصميم الفريد للختم من النوع Z هواءًا مضغوطًا نظيفًا وعالي الجودة وخاليًا من الزيت.

• يضمن الطلاء المتميز للدوار الخاص بـ Atlas Copco الكفاءة العالية والمتانة.

• سترة التبريد.

②وحدة تحكم وحدة Elektronikon® المتقدمة

• التحكم في كل من ضاغط الهواء اللولبي الخالي من الزيت والمجفف في وقت واحد من خلال نظام تحكم متكامل.

• توفير مراقبة حالة أداء النظام بشكل عام من خلال تعليمات الصيانة الاستباقية، وأجهزة إنذار الأخطاء، ووظائف إيقاف التشغيل الآمنة.

• لغات العرض المتعددة المتاحة.

• مصمم خصيصًا للاتصال بنظام التحكم الأفقي ES،

متكاملة مع بروتوكولات الاتصالات سلسلة القياسية.

③إضافة/تفريغ الصمام

• لا حاجة لإمدادات الهواء الخارجية.

• صمامات الدخول والتنفيس المتشابكة ميكانيكيًا.

• قوة تفريغ منخفضة للغاية.

④مبرد وفاصل مياه عالي الكفاءة

• حزمة أنابيب الفولاذ المقاوم للصدأ المقاومة للتآكل.

• لحام آلي موثوق للغاية. خالية من التسرب.

• زعانف من الألومنيوم على شكل نجمة لزيادة مساحة التبادل الحراري.

• يقوم فاصل الماء المصمم على شكل متاهة بفصل المكثفات عن الهواء المضغوط بشكل فعال.

⑤محرك عالي الكفاءة + VSD

• يمنع محرك TEFC IP55 دخول الغبار والمواد الكيميائية.

• التشغيل المستمر في ظل ظروف درجات الحرارة المحيطة القاسية.

• توفير مباشر للطاقة يصل إلى 35% مع محرك الدفع المتغير التردد (VSD).

• معدل تدفق قابل للتعديل يتراوح من 30% إلى 100%.

يتميز طراز ZT المبرد بالهواء بتصميم شامل ومتميز.

①يستخدم تروس AGMA A5/DIN من الدرجة 5

• عمر خدمة طويل

• انخفاض فقدان الإرسال، والحد من الضوضاء والاهتزاز.

②الدوار الضاغط الممتاز الخالي من الزيت

• يوفر الضاغط اللولبي الدوار الخالي من الزيت هواءً عالي الجودة.

• يضمن الطلاء الفائق للدوار وسترة التبريد كفاءة الضاغط بشكل عام.

③محامل الدوار متفوقة

• الحفاظ على الاستقرار العالي في ظل ظروف التحميل المختلفة.

• التكيف بسهولة مع اختلافات التحميل.

④مبرد هواء عالي الكفاءة

• مبرد مسبق من الفولاذ المقاوم للصدأ مع بالوعة حرارية.

• أداء فائق للتبادل الحراري.

• سهلة التنظيف.

• مروحة تبريد شعاعية منخفضة الضوضاء ومنخفضة الطاقة.

⑤VSD متكامل

• توفير مباشر للطاقة يصل إلى 35% بمساعدة محرك التردد المتغير (VSD).

• انخفاض كبير في خسائر التفريغ.

• لا يوجد تهوية، مما يمنع هدر الهواء المضغوط في الغلاف الجوي.

• نطاق تعديل معدل التدفق من 30% إلى 100%.

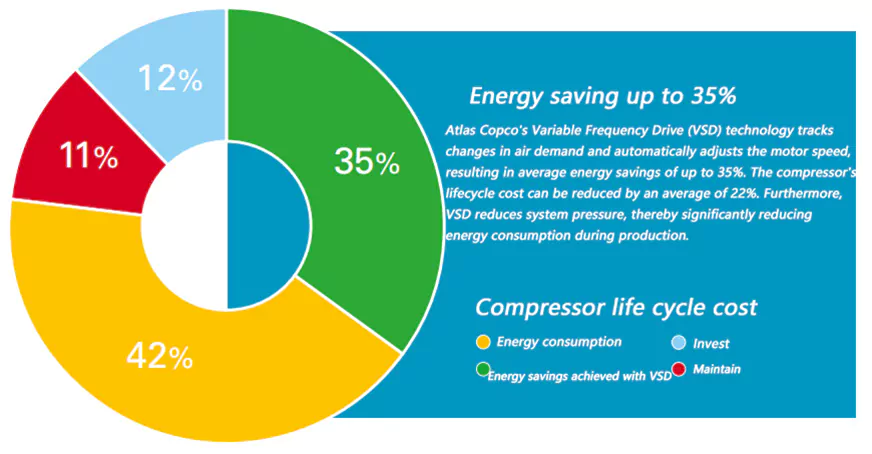

محرك التردد المتغير (VSD): تقليل تكاليف الطاقة

يمثل استهلاك الطاقة أكثر من 80% من إجمالي تكلفة دورة حياة ضاغط الهواء اللولبي الخالي من الزيت. علاوة على ذلك، تمثل الكهرباء المستخدمة في إنتاج الهواء المضغوط أكثر من 40% من إجمالي تكاليف الكهرباء في المصنع. لتقليل تكاليف الطاقة، كانت شركة Atlas Copco رائدة في تكنولوجيا محرك التردد المتغير (VSD) في صناعة الهواء المضغوط. لا يوفر VSD كميات كبيرة من الطاقة فحسب، بل يحمي أيضًا البيئة للأجيال القادمة. بفضل الاستثمار المستمر في هذه التقنية، تستطيع شركة Atlas Copco تقديم أكبر مجموعة من ضواغط VSD المدمجة في السوق.

الميزات الفريدة لـ Atlas Copco المتكاملة VSD

1. تتحكم شركة Elektronikon* في الضاغط والعاكس المدمج في نفس الوقت، مما يضمن التشغيل الآمن.

2. يقدم VSD اختيارًا مرنًا للضغط من 4 إلى 10 بار، مما يقلل من تكاليف الكهرباء.

3. يوفر العاكس والمحرك المصممان خصيصًا (مع محامل محمية) كفاءة عالية عبر نطاق السرعة بالكامل.

4. تم تصميم المحرك خصيصًا للتشغيل بسرعة منخفضة، مع الأخذ في الاعتبار تمامًا متطلبات التبريد لكل من المحرك والضاغط عند السرعات المنخفضة.

5. جميع ضواغط Atlas Copco VSD معتمدة ومرخصة. لا يؤثر تشغيل الضاغط على المعدات الخارجية، والعكس صحيح.

6. تضمن المكونات الميكانيكية المعززة أن يتم التحكم في نطاق سرعة التشغيل للمكونات الرئيسية تحت مستويات الاهتزاز الحرجة.

7. العاكس ذو الكفاءة العالية المدمج في خزانة التحكم الكهربائية يضمن التشغيل المستقر للضاغط في درجات الحرارة المحيطة التي تصل إلى 50 درجة مئوية/122 درجة فهرنهايت (درجة حرارة التشغيل القياسية تصل إلى 40 درجة مئوية/104 درجة فهرنهايت).

8. لا يوجد "نافذة سرعة" تزيد من استهلاك الطاقة أو تؤثر على استقرار الضغط الصافي. يصل نطاق تعديل معدل تدفق الغاز للضاغط إلى 75%.

9. يجب أن تظل تقلبات ضغط خط الأنابيب في حدود 0.10 بار (1.5 رطل لكل بوصة مربعة).

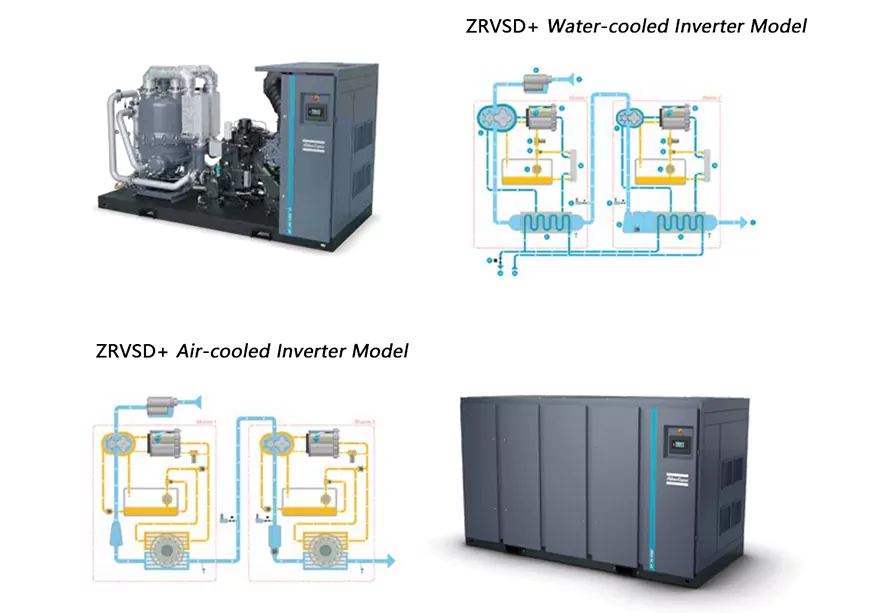

أطلس كوبكو ZVSD+ محرك عاكس مزدوج مغناطيسي دائم

• يعتمد ضاغط الهواء اللولبي الخالي من الزيت جيلًا جديدًا من رؤوس الضاغط عالية الكفاءة لتحسين كفاءة الضغط.

• تم تجهيز كل رأس من رؤوس الضاغط ذات الضغط العالي والضغط المنخفض بمحرك تردد متغير مغناطيسي دائم عالي الكفاءة IP66 (IE5)، والذي يضبط السرعة في الوقت الفعلي وفقًا للتغيرات في الطلب على الهواء المضغوط، مما يوفر الطاقة ويحسن الكفاءة.

• محامل موثوقة مشحمة بالزيت.

• يسمح محول التردد المصمم خصيصًا من Atlas Copco بتعديل تردد معدل التدفق العالي بين 20% و100%.

• تصميم مدمج يوفر مساحة التثبيت.
