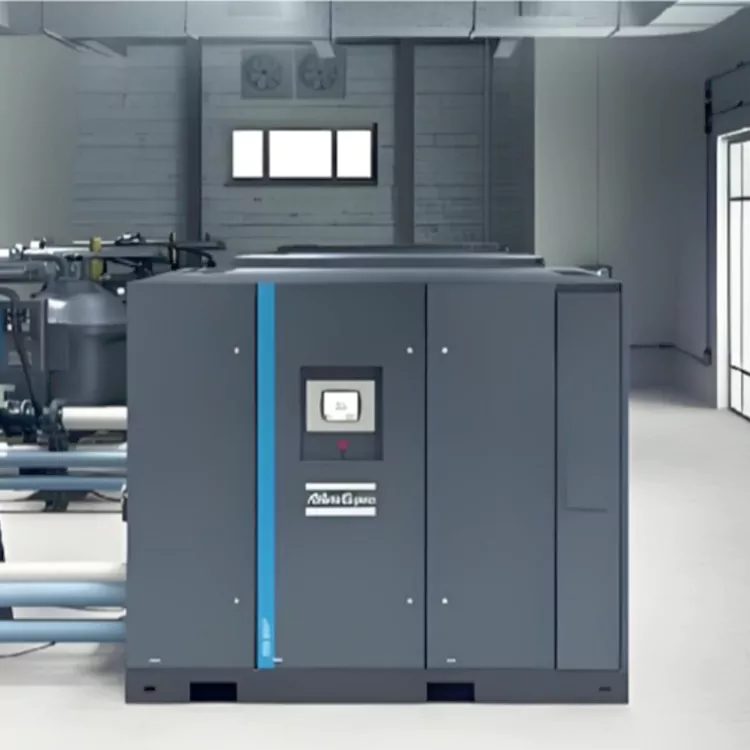

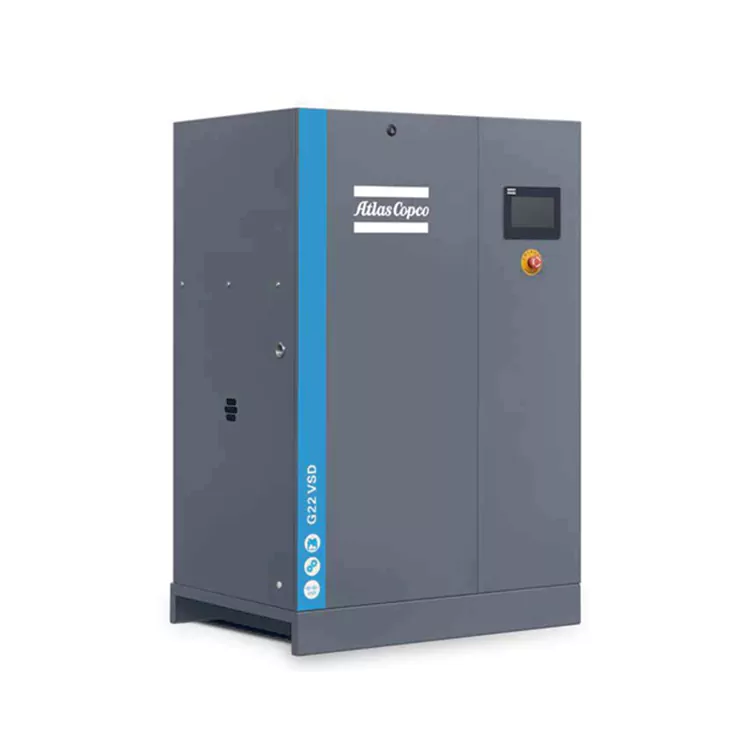

ضاغط هواء متغير التردد VSD

الميزة الأساسية

موثوقية عالية

تم تصميم ضاغط الهواء ذو ​​التردد المتغير VSD خصيصًا للتشغيل المستمر.

يمكن أن تعمل بشكل موثوق في درجات حرارة تصل إلى 46 درجة مئوية/115 درجة فهرنهايت.

يمكن أن يؤدي بدء التردد المتغير إلى تقليل الضغط على المكونات الرئيسية وتقليل تيار البدء.

قياسي مجهز بصمام ثرموستاتي لدرجة الحرارة العالية.

تكاليف تشغيل منخفضة

يمكن لتقنية VSD تحقيق توفير في الطاقة يصل إلى 35%.

IE4 محرك مغناطيسي دائم مبرد بالزيت عالي الكفاءة.

تنقل المكونات المتقدمة المزيد من الهواء بكفاءة أعلى.

سهلة التركيب والصيانة

تتوفر إصدارات التثبيت المثبتة على الأرض أو المثبتة على الخزان للاختيار.

تضمن المساحة الأرضية الأصغر مرونة التثبيت.

المكونات الرئيسية، فاصل الزيت والفلتر، سهلة الصيانة والتشغيل.

نحن شركة متخصصة في تصنيع وتوريد ضاغط الهواء في الصين. مرحبا بكم في التشاور والشراء.

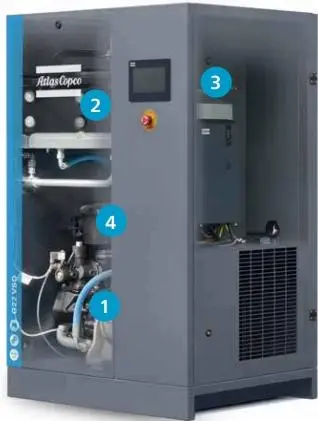

محرك التردد المتغير

1. نظام قيادة عالي الكفاءة

يعتمد نظام القيادة محركات مغناطيسية دائمة عالية الكفاءة (IPM)، والتي تتوافق مع معيار IE4.

التصميم المعقول والرائع يمكن أن يحقق تأثير تبريد الزيت الممتاز.

حماية IP54.

2. نظام تبريد الزعانف على شكل W

يضمن تصميم W-fin التشغيل الموثوق به في ظل الظروف القاسية.

يمكن لمراوح التدفق المحوري تحسين أداء التبريد.

3. الخزانة الكهربائية

تحكم متقدم بشاشة تعمل باللمس.

يمكن لمحول التردد، المصمم خصيصًا لضواغط الهواء، أن يوفر تحكمًا ذاتي التنظيم في المواقف غير الطبيعية.

4. مرشحات الزيت المتينة/فواصل الزيت

تم تجهيز فلتر الزيت بصمام جانبي متكامل.

لماذا نحتاج VSD؟

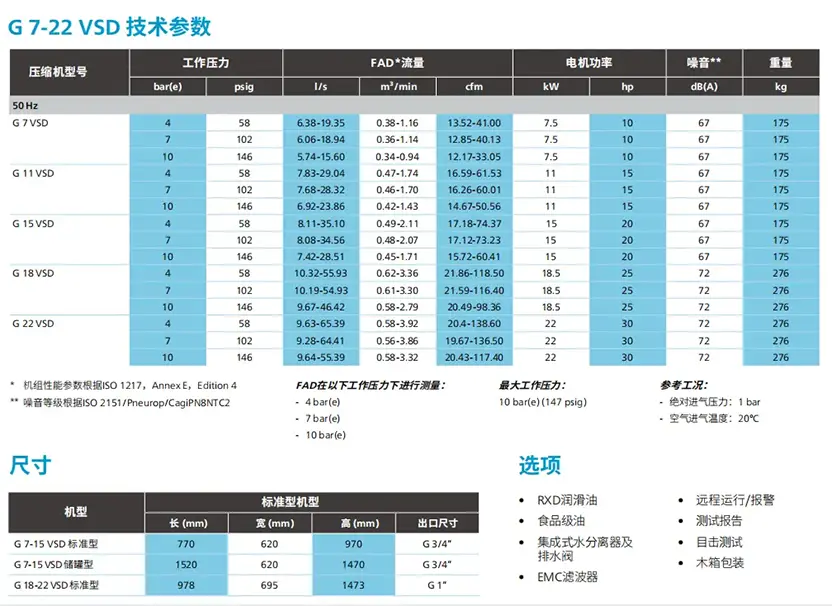

تعمل تقنية المحرك متغير السرعة G7-22 VSD على تمكين سرعة محرك الضاغط من تلبية الطلب على الهواء لديك.

بالمقارنة مع آلات التحميل/التفريغ التقليدية، يمكن لضاغط الهواء ذو ​​التردد المتغير VSD توفير ما يصل إلى 35%* من الطاقة. بالإضافة إلى ذلك، يمكن للمحرك المغناطيسي الدائم المبرد بالزيت من GVSD أن يبدأ ويتوقف تحت ضغط النظام الكامل دون تفريغ. كما أنه يلغي تأثير الذروة الحالية أثناء بدء التشغيل.

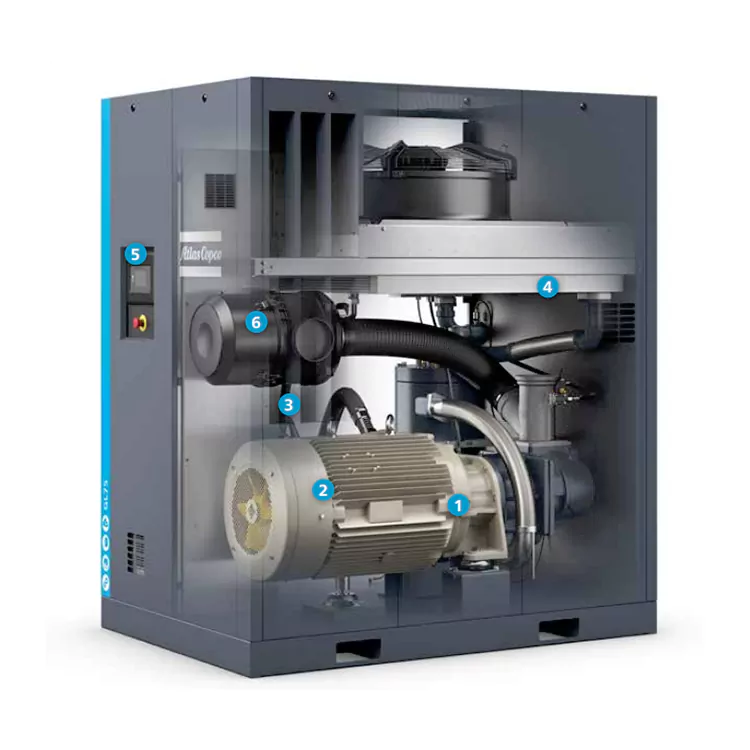

ميزات المنتج

① مساحة أرضية أصغر

يوفر ضاغط الهواء ذو ​​التردد المتغير VSD مساحة تثبيت أكبر ويمكنه تركيب المزيد من الأجهزة في المساحة المحدودة.

② المضيف المسمار

· شكل الدوار غير المتماثل والمحامل المختارة بعناية.

· تعمل الدوارات عالية الأداء على تقليل تكاليف التشغيل بشكل كبير.

③ مبرد فعال

درجة حرارة العادم لرأس الآلة تكون ضمن نطاق معقول، مما يقلل من خسائر التوقف الناتجة عن درجات الحرارة المرتفعة.

يتمتع قلب مبرد المياه المصنوع من الفولاذ المقاوم للصدأ بمقاومة أقوى للتآكل.

التصميم الأمثل يقلل من تكاليف الصيانة ويضمن أداء أكثر موثوقية.

④ فاصل الزيت والغاز عالي الكفاءة

تقليل انخفاض الضغط وانخفاض استهلاك الطاقة.

انخفاض استهلاك الوقود، وانخفاض تكاليف الصيانة، وعمر خدمة أطول.

يعمل فاصل الزيت والغاز المصمم بشكل مثالي على تقليل محتوى الزيت وتعزيز الاستقرار.

⑤ محرك عالي الكفاءة

يمكن لمحرك IE3 عالي الكفاءة (عزل من الفئة F) ضمان التشغيل العادي المستمر حتى في البيئات القاسية.

يمكنها أيضًا ضمان التشغيل المستقر على المدى الطويل في البيئات القاسية.

⑥Elektronikon's MK5 ونظام التحكم SmartLink

تمكنك التعليمات الواضحة والمباشرة من إتقان الإعدادات والبيانات المهمة بسرعة أكبر.

مراقبة حالة التشغيل والصيانة للمعدات.

يستطيع SmartLink مراقبة حالة تشغيل الضاغط عن بعد.

⑦ سهولة التركيب والاستخدام والصيانة

لا حاجة لأي أساس للهيكل، سهل التركيب.

غطاء محرك السيارة صامت ومتكامل بالكامل.

مريحة للنقل وسهلة الصيانة.

أطلس: ما هي الميزات الفريدة لـ G(L)VSD المدمجة من Copco؟

1. يمكن لشركة Elektronikon التحكم في الضاغط ومحول التردد المتكامل، وبالتالي ضمان سلامة المعدات.

2. يمكن اختيار ضغط العمل بحرية من 3.5 إلى 10 بار، وبالتالي تقليل تكاليف الكهرباء.

3. تم تصميم محول التردد والمحرك خصيصًا (مجهزان بحماية المحمل) لتحقيق كفاءة عالية ضمن نطاق تغير السرعة المسموح به.

4. المحرك ذو التردد المتغير المصمم خصيصًا كافٍ لتلبية متطلبات التبريد للمحرك والضاغط.

5. خضعت جميع ضواغط Atlas Copco G(L)VSD لاختبارات واعتماد EMC. لن يؤثر تشغيل الضاغط على الأجهزة الخارجية، والعكس صحيح.

6. تم تصميمه خصيصًا للتحسينات الميكانيكية، فهو يزيل القلق من الاهتزاز ضمن نطاق تحويل التردد.

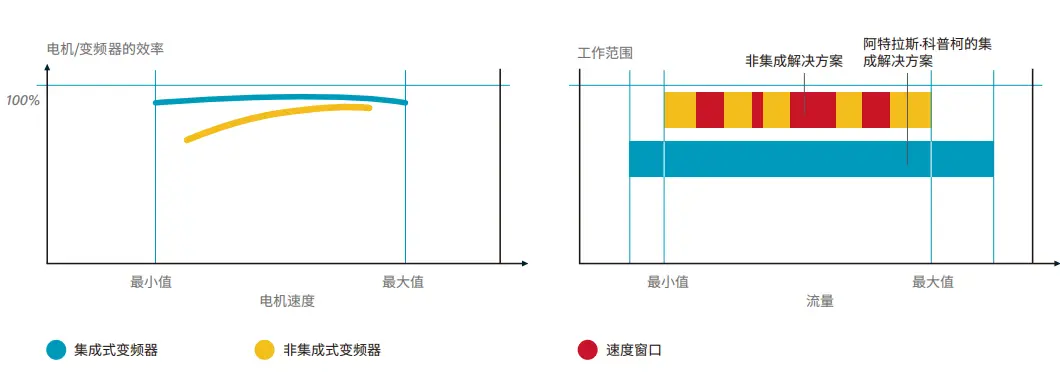

7. قم بإزالة "نافذة السرعة" التي لا تساعد على الحفاظ على الطاقة وضغط العمل المستقر. نطاق تعديل حجم الغاز هو 30% إلى 100%.

8. يتم الحفاظ على نطاق الضغط لشبكة خطوط الأنابيب ضمن نطاق 0.10 بار و 1.5 رطل لكل بوصة مربعة.

لماذا تختار ضاغط الهواء أطلس؟

فعال

توفر ضواغط سلسلة VSDiPM عالية الكفاءة ما يصل إلى 35%* من الطاقة في المتوسط ​​مقارنة بالضواغط التي يتم تشغيلها بسرعات محددة

درجة كفاءة المحرك تعادل معيار IE4، مع محرك مباشر، مما يقلل بشكل أكبر من فقدان كفاءة الطاقة

يعمل تصميم صمام السحب الفريد على تقليل انخفاض ضغط السحب وفقدان الهواء

ذكي

محول تردد مخصص للضاغط، وتنظيم السرعة المتغيرة لتلبية متطلبات التشغيل لظروف العمل المختلفة

تعمل وحدة التحكم التي تعمل باللمس من Elektronikon على تسهيل عملية المراقبة والصيانة بشكل كبير

يلبي التصميم المعياري متطلبات الأداء المختلفة ومعدل استخدام المواد المرتفع

موثوق

يضمن تصميم سلسلة محرك التردد المتغير المغلق بالكامل التشغيل الموثوق في البيئات القاسية

تصميم وحدات، باستخدام مكونات موثوقة تم التحقق منها في نماذج ناضجة

يعتمد المبرد تصميم الزعنفة المموجة، والذي يمكن أن يضمن تبديدًا ثابتًا للحرارة للآلة حتى في البيئات القاسية

قارنت شركة Atlas Copco عدة أجهزة وأجرت اختبارات طويلة الأمد لتستنتج أن GAVSD IPM يوفر طاقة تزيد في المتوسط ​​عن 35% من نموذج التردد الثابت GA.

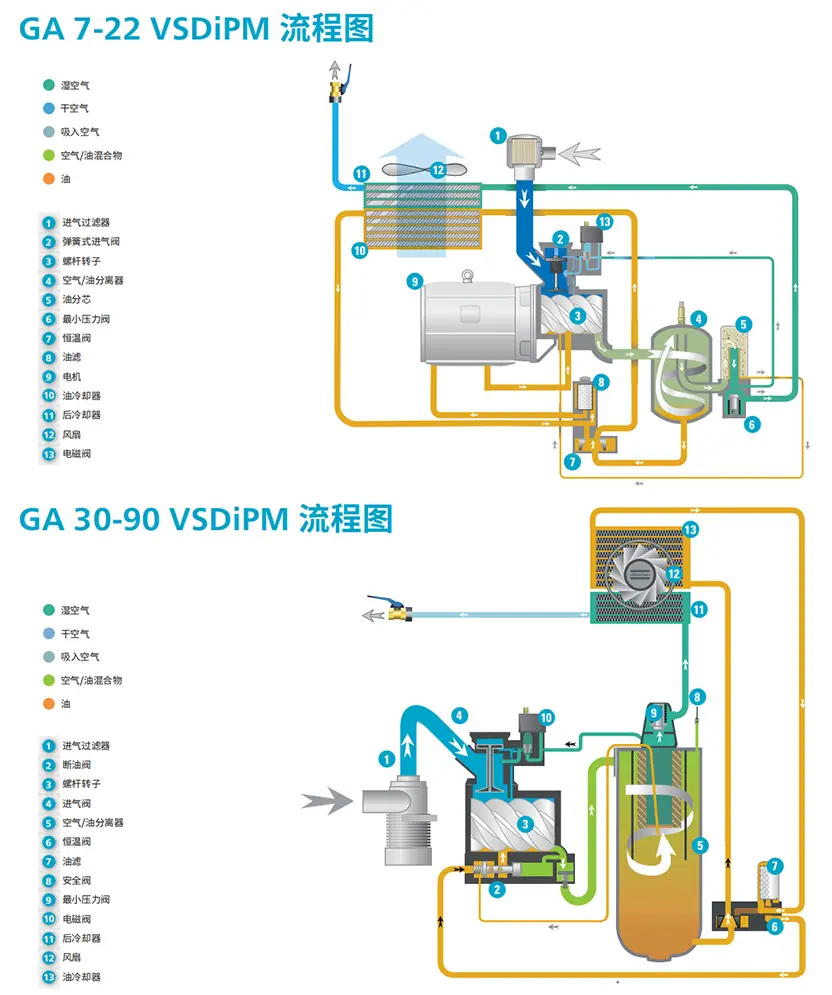

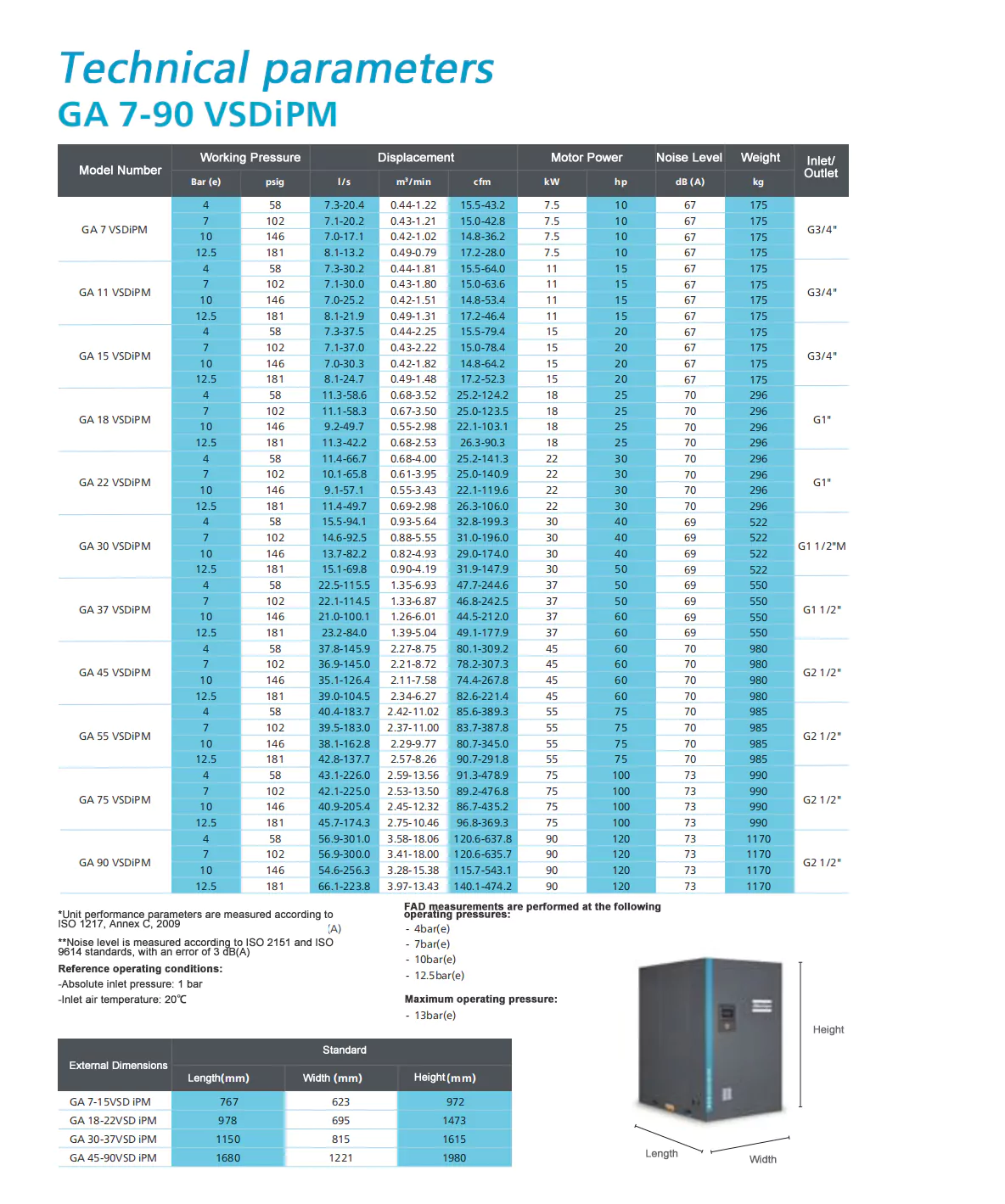

GA7-22 VSDiPM

محرك رائع، تحكم ذكي

إن GA30-90VSDiPM هو ضاغط هواء عاكس موفر للطاقة حقًا بالنسبة لك. يمكن لنظام القيادة المبتكر والتصميم العاكس المخصص لضواغط الهواء أن يوفرا ما يصل إلى 35% من الطاقة، مما يضمن الإنتاج المستدام ويقلل تكاليف التشغيل بشكل كبير.

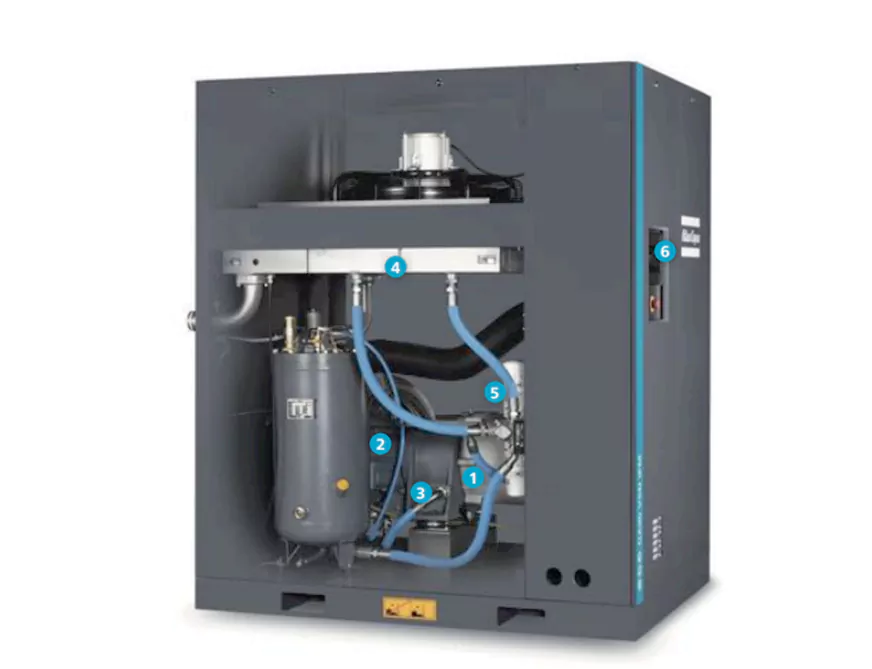

① محرك المغناطيس الدائم (iPM).

· مستوى الكفاءة يعادل معيار IE4

· تصميم ممر الزيت الخاص يجعل التبريد أكثر كفاءة

· يتمتع المحرك بفئة حماية IP66 وفئة عزل H

· محرك مبرد بالزيت، لا حاجة لمروحة تبريد

② دوار الضاغط

· تصميم وتصنيع شركة أطلس كوبكو

· موثوقة وفعالة وهادئة

③ نظام القيادة عالي الكفاءة

· محرك مباشر فعال وموثوق (GA45-75VSDIPM)

· نظام نقل تروس مبتكر وسهل الصيانة (GA90VSDIPM)

· محرك مبرد بالزيت مغلق بالكامل

④ نظام التبريد الكلاسيكي

· مبرد الزيت والمبرد اللاحق المستقل

· يضمن تصميم الزعنفة المموجة التشغيل المستقر للضاغط في البيئات القاسية

· تضمن المراوح المحورية عالية التدفق أداء تبريد فائقًا

· درجات الحرارة المنخفضة تضمن التشغيل الفعال

⑤ نظام قوي لترشيح الزيت/فصل الزيت

· فلتر الزيت مزود بصمام جانبي

· تصميم الغزل، وسهل الصيانة

⑥وحدة تحكم تعمل باللمس Elektronikon

· وهي مجهزة بخوارزمية ذكية لتحسين ضغط النظام وتقليل استهلاك الطاقة للجهاز بأكمله

· التحكم عن بعد، وإخراج الإنذار، وخطط الصيانة والخدمة، وتشخيص الشبكة كلها متاحة

· وهي مجهزة بتشخيص Smartlink عن بعد لمراقبة حالة النظام في الوقت الحقيقي

⑦ محول تردد Neos مخصص (مناسب لـ GA 45-90 VSDiPM)

· محول تردد خاص لضواغط الهواء ذات التردد المتغير ذات المغناطيس الدائم

· درجة الحماية IP5x

· يضمن غلاف الألمنيوم القوي التشغيل المستقر في ظل الظروف القاسية

· التصميم المعياري والهيكل المدمج والبساطة وسهولة الاستخدام

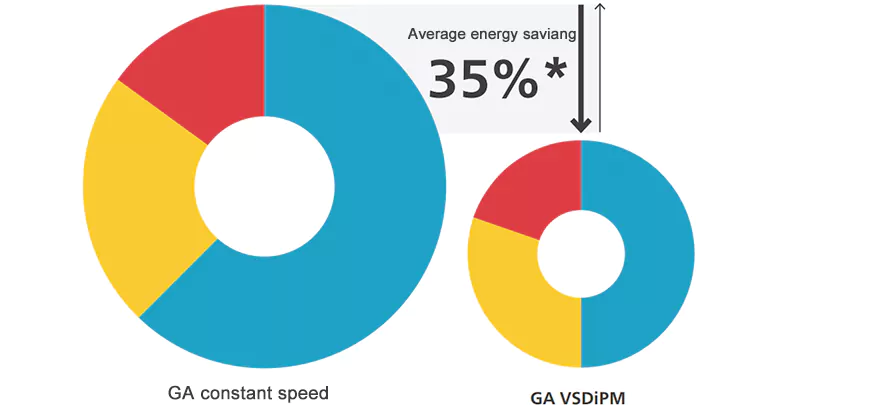

يمكن لـ VSDiPM توفير ما يصل إلى 35%* من الطاقة

يمكن لسلسلة VSDiPM من Atlas Copco ضبط سرعة المحرك تلقائيًا للتحكم بدقة وتلبية متطلبات استخدام الغاز للعملاء. بالمقارنة مع الضواغط التي يتم تشغيلها بالسرعة المحددة، فإن ضاغط الهواء ذو ​​التردد المتغير VSD يوفر ما يصل إلى 35% من الطاقة في المتوسط.

لماذا تختار تقنية السرعة المتغيرة من Atlas Copco؟

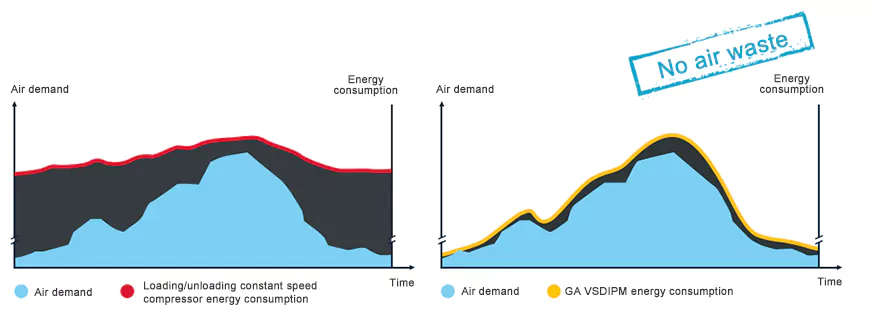

عندما يتقلب الطلب على الغاز بشكل حاد (20%-100%)، يمكن أن يصل متوسط ​​توفير الطاقة إلى 35%*

تقوم وحدة التحكم Elektronikon® بضبط سرعة المحرك بسلاسة استجابة لتقلبات الضغط

ليس هناك هدر من التباطؤ أو ترك

يمكن للضاغط أن يبدأ/يتوقف عند الضغط الكامل دون أي نفايات تفريغ

لا يوجد تيار بدء الذروة، وليس له أي تأثير على شبكة الطاقة

من خلال التحقيق والقياس المتعمق، تبين أن الطلب على الهواء المضغوط في معظم بيئات الإنتاج يتقلب بشكل حاد على أساس يومي وأسبوعي وشهري، كما يتغير إمدادات الغاز للضواغط بشكل كبير جنبًا إلى جنب مع التقلبات في الطلب على الهواء المضغوط.

قارنت شركة Atlas Copco عدة أجهزة وأجرت اختبارات طويلة الأمد لتستنتج أن GAVSD IPM يوفر طاقة تزيد في المتوسط ​​عن 35% من نموذج التردد الثابت GA.
