ضاغط هواء لولبي منخفض الضغط وخالي من الزيت

مزايا المنتج

نظام قيادة لا يحتاج إلى صيانة

• لا تحتاج إلى صيانة، ومغلقة بالكامل، مما يمنع دخول الغبار والحطام

• ضاغط الهواء اللولبي الخالي من الزيت ذو الضغط المنخفض مناسب للبيئات القاسية

• محرك تروس عالي الكفاءة، دون فقدان كفاءة الوصلات

• الحد الأقصى لدرجة حرارة التشغيل المحيطة للطراز القياسي هي 46 درجة مئوية، وللطراز عالي الحرارة 55 درجة مئوية

محرك فائق الكفاءة

• فئة كفاءة المحرك IE4

• فئة الحماية IP55، فئة العزل F، فئة ارتفاع درجة الحرارة B

• يستخدم الطرف غير المحرك محامل مشحمة ولا تحتاج إلى صيانة

•  مناسب للتشغيل المستمر في البيئات القاسية

فلتر زيت دوار قوي

• تصفية الشوائب الموجودة في الزيت بكفاءة لإطالة عمر خدمة الأجزاء

•فلتر الزيت مزود بصمام جانبي

مبرد زيت ومبرد لاحق مستقل كبير الحجم

• درجة الحرارة المنخفضة عند مخرج الدوار تضمن عمر خدمة طويل للزيت

• يمكن لفاصل الماء والبخار الميكانيكي المدمج إزالة ما يقرب من 100% من الماء المتكثف

• تصميم تخفيف الضغط يزيل الصدمة الحرارية في المبادل الحراري

وحدة تحكم تعمل باللمس Elektronikon®

• التحكم عن بعد، وإخراج الإنذار، وخطط الصيانة والخدمة، وتشخيص الشبكة كلها متاحة

• المدمج في Smartlink التشخيص عن بعد يزيد من أداء نظام ضاغط الهواء ويحقق الحفاظ على الطاقة

•تشخيص الضواغط المتعددة (2،4 و6 وحدات في التحكم المشترك اختيارية)

• مرشح سحب الهواء للخدمة الشاقة

•يمكن لضاغط الهواء اللولبي الخالي من الزيت ذو الضغط المنخفض إزالة 99.9% من جزيئات الغبار الخشنة، مما يعزز حماية مكونات الضاغط

• عمر خدمة طويل للغاية

يتميز Atlas GL 37-75 بالكفاءة المتميزة وجودة الهواء المضغوط الممتازة واستهلاك الطاقة المنخفض في ظل ظروف استخدام الغاز المستقرة والخصائص الذكية التي تضمن الكفاءة والموثوقية. تم اعتماد وحدة التحكم التي تعمل باللمس "Electronikon"، والتي تتميز بالتشخيص عن بعد في الوقت الفعلي واقتراحات التحسين المقدمة من SMARTLINK، بالإضافة إلى OPCUA للتكامل في أنظمة الإنتاج.

المعلمات التقنية لأطلس GL 37-75

أبعاد مواصفات أطلس GL 37-75

المعلمات الرئيسية

يتم قياس معلمات أداء الوحدة وفقًا لمعايير ISO1217 والملحق C و2009

اختبار مستوى ضغط الصوت في محطة العمل: LpWSA (المرجع 20 μPa) ديسيبل (A) (الخطأ: 3 ديسيبل (A))

يتم قياس مستوى الضوضاء وفقًا لمعايير ISO2151 وISO9614

يتم قياس FAD عند ضغوط العمل التالية: 5 بار للطراز 5.5 بار

ظروف التشغيل المرجعية: ضغط السحب المطلق: 1 بار

درجة حرارة سحب الهواء: 20 درجة مئوية

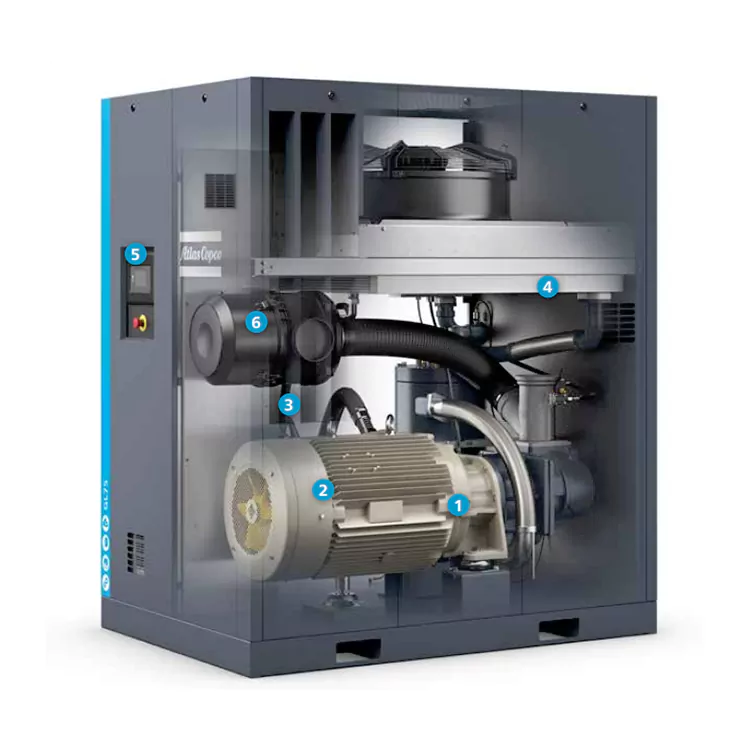

الهيكل الرئيسي لضاغط الهواء Atlas GL 37-75

1. قسم الوحدة الرئيسية: ويشمل صمام السحب، وصمام العادم، ونظام النقل، وغيرها، والتي تستخدم لتحقيق سحب الهواء والضغط والعادم.

2. الأنظمة المساعدة: بما في ذلك نظام زيت التشحيم، نظام مياه التبريد، نظام التحكم الكهربائي، وما إلى ذلك، يتم استخدامها لضمان التشغيل الطبيعي لضاغط الهواء.

عملية عمل ضاغط الهواء Atlas GL 37-75

1. مرحلة بدء التشغيل: عند الضغط على زر الطاقة، فإن نظام التحكم الإلكتروني سيبدأ تشغيل نظام التشحيم ونظام مياه التبريد لضاغط الهواء تلقائيًا. وفي الوقت نفسه، يفتح صمام السحب ويدخل الهواء إلى داخل الوحدة الرئيسية.

2. مرحلة الضغط: عندما يدور الدوار اللولبي، يتعرض الهواء الموجود داخل الوحدة الرئيسية لقوة الضغط، فيزداد الضغط تدريجيًا. عند هذه النقطة، يتم إغلاق صمام العادم لمنع تدفق الغاز المضغوط مرة أخرى.

3. مرحلة العادم: عند الوصول إلى قيمة الضغط المحددة، سيقوم نظام التحكم الإلكتروني تلقائيًا بتنشيط صمام العادم لتفريغ الغاز المضغوط. وفي الوقت نفسه، يتم إغلاق صمام السحب ويدخل ضاغط الهواء اللولبي الخالي من الزيت منخفض الضغط في حالة انتظار البداية التالية.

4. مرحلة إيقاف التشغيل: عندما يكون من الضروري إيقاف تشغيل ضاغط الهواء، اضغط على زر إيقاف التشغيل. سيقوم نظام التحكم الإلكتروني بإيقاف تشغيل نظام التشحيم ونظام مياه التبريد، وإغلاق صمام السحب وصمام العادم تدريجيًا. وأخيراً توقف ضاغط الهواء عن العمل بشكل كامل.

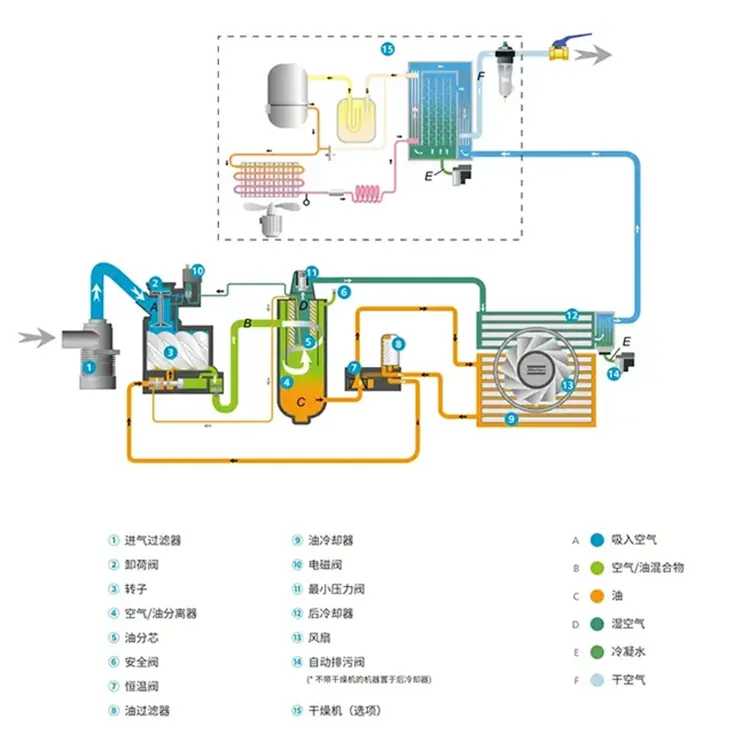

مخطط تدفق عمل ضاغط الهواء أطلس GL 37-75
