مجفف الهواء المبرد

الوصف: مجفف مبرد من أطلس كوبكو F6-400

يستخدم مجفف الهواء المبرد من النوع Atlas Copco F مبادلًا حراريًا ثلاثة في واحد يجمع بين فواصل الهواء/الهواء، والهواء/المبرد، والماء. يؤدي ذلك إلى إزالة الماء السائل المنفصل بشكل فعال بعد التبريد وتبريد الهواء المضغوط مسبقًا، مما يحسن كفاءة التبادل الحراري.

لماذا الهواء المضغوط الجاف ضروري؟

يخدم الهواء المضغوط العديد من المجالات الصناعية المختلفة. يجب أن تكون نظيفة وجافة في كل مكان وفي كل لحظة. يحتوي الهواء المضغوط الخام على شوائب صلبة وسائلة وغازية. قد تؤدي هذه المواد إلى الإضرار بنظام الهواء والمنتجات النهائية. الرطوبة هي جزء أساسي من الهواء غير المعالج. يمكن أن يسبب مشاكل مثل صدأ خطوط الأنابيب والتآكل المبكر للأدوات الهوائية وتلف المنتج.

1. تجنب مخاطر الرطوبة

عندما يتم ضغط الهواء من حولنا، فإن تركيز بخار الماء والجزيئات فيه يزيد بشكل حاد. على سبيل المثال، يتم ضغط الهواء المحيط الداخلي إلى 7 بار (e)/100 رطل لكل بوصة مربعة، مما يزيد محتوى البخار أو الرطوبة بحوالي 8 مرات، ثم يتم تبريده لتكوين ماء سائل. كمية الماء تعتمد على التطبيق المحدد. يمكن للهواء المضغوط أن يحتوي في الواقع على ثلاثة أشكال من الماء: الماء السائل، ورذاذ الماء (الضباب)، والبخار (الغاز). لذلك، من المهم للغاية إزالة الرطوبة من الهواء المضغوط بشكل فعال.

2. الرطوبة في الهواء يمكن أن تسبب

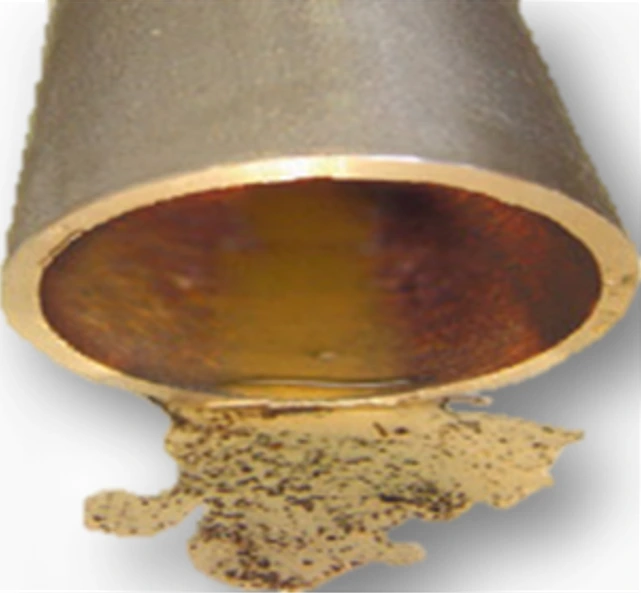

- تآكل مواسير الهواء المضغوط.

- تلف وتعطل المعدات الهوائية.

- تآكل الأنابيب مما يؤدي إلى تسرب الهواء المضغوط.

- سوء جودة الطلاء يؤدي إلى تدهور عملية الرش الكهروستاتيكي.

- انخفاض جودة المنتج النهائي.

3. مبدأ الجفاف للمجففات المبردة

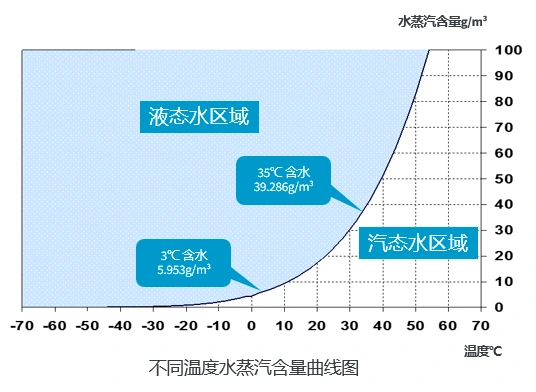

يوضح الشكل أن الهواء يحمل كميات مختلفة من بخار الماء عند درجات حرارة مختلفة. يبرد الهواء، وينخفض ​​مستوى بخار الماء فيه أيضًا. يحتوي المنحنى على نقاط تشير إلى مستويات بخار الماء المشبع. ودرجة الحرارة لكل نقطة من هذه النقاط هي نقطة الندى. نقطة الندى المنخفضة تعني كمية أقل من بخار الماء في الهواء المضغوط. تستخدم مجففات الهواء المبردة هذه القاعدة الفيزيائية. لقد سمحوا للهواء المضغوط بتبادل الحرارة مع مادة التبريد. يؤدي هذا الإجراء إلى خفض درجة حرارة الهواء المضغوط. ويتحول بخار الماء الموجود في الهواء المبرد إلى ماء سائل. يتم تصريف هذا السائل خارج النظام. على سبيل المثال، يبلغ محتوى بخار الماء المشبع للهواء المضغوط عند 35 درجة مئوية 39.286 جم/م3. بعد التبادل الحراري مع مادة التبريد والتبريد إلى 3°C، يكون محتوى بخار الماء المشبع 5.953g/m³. يشير الفرق البالغ 33.333 جم/م³ إلى كمية المياه التي تمت إزالتها بعد التبريد والجفاف بواسطة المجفف بالتجميد. وهذا يعني أنه بعد مرور الهواء المضغوط عبر المجفف بالتجميد، تتم إزالة ما يقرب من 85% من الرطوبة، مما يضمن أن تجفيف الهواء المضغوط يلبي متطلبات عملية الإنتاج.

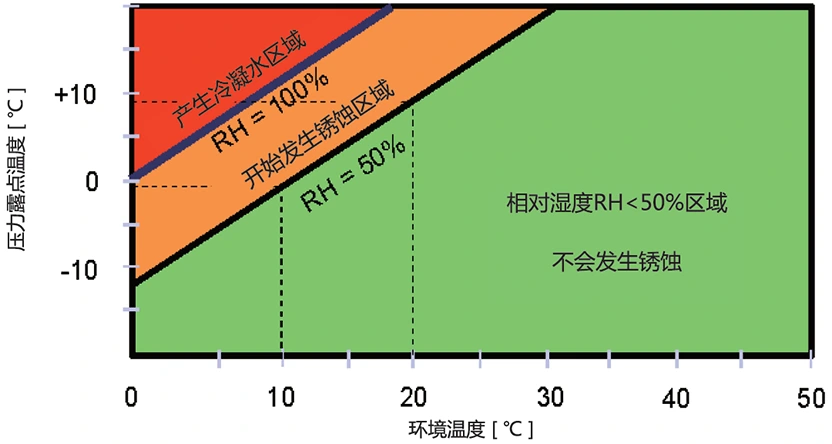

يظهر المزيد من التحليل أن تبريد الهواء المضغوط يحول بخار الماء إلى ماء سائل فقط. ثم يقوم بفصل هذا الماء السائل بعيدًا عن الهواء المضغوط. يؤدي سوء الصرف إلى السماح بتدفق الماء السائل مرة أخرى إلى الأنابيب السفلية مع الهواء المضغوط. لن يتم الوصول إلى نتيجة فصل الماء المطلوبة بهذه الطريقة. يحتوي الهواء المضغوط المكثف على رطوبة نسبية تبلغ 100%. ويجب أن ترتفع درجة حرارة الهواء لخفض هذه الرطوبة. وبدون هذه الزيادة في درجة الحرارة، سيستمر بخار الماء الموجود في الهواء المضغوط في تآكل الأنابيب والأدوات التي تعمل بالهواء. تنخفض الرطوبة النسبية للهواء المضغوط عند تسخينه. يحتاج الهواء المضغوط المبرد والمكثف والمنزوع الماء إلى زيادة درجة الحرارة. وبذلك تصل نسبة الرطوبة إلى أقل من 50%.

يستخدم مجفف الهواء المبرد من النوع Atlas Copco F مبادلًا حراريًا ثلاثة في واحد يجمع بين فواصل الهواء/الهواء، والهواء/المبرد، والماء. يؤدي ذلك إلى إزالة الماء السائل المنفصل بشكل فعال بعد التبريد وتبريد الهواء المضغوط مسبقًا، مما يحسن كفاءة التبادل الحراري. في الوقت نفسه، يقوم بتسخين الهواء المضغوط المجفف إلى درجة حرارة أقل بـ 10 درجات مئوية من درجة حرارة المدخل، مما يضمن أن تكون الرطوبة النسبية للهواء المضغوط بعد المعالجة أقل من 50%، مما يمنع التآكل ويحقق تأثير الجفاف الحقيقي لمجفف الهواء المبرد.

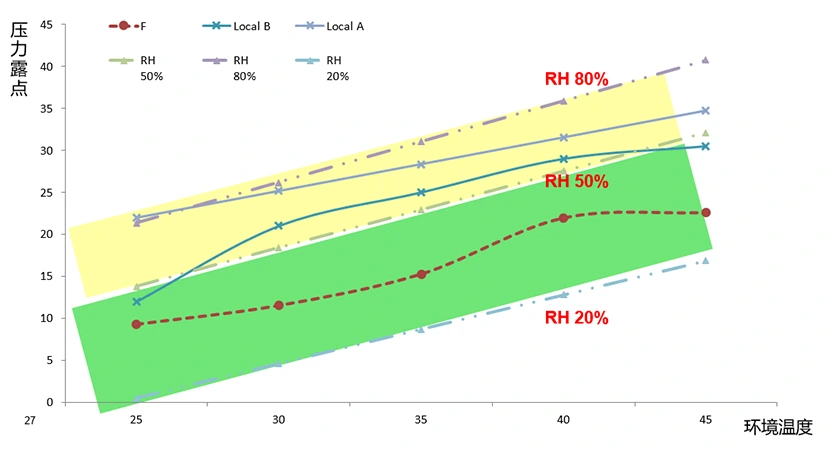

كما هو موضح في البيانات المقاسة أدناه، مع ضغط مدخل الهواء المضغوط 7 بار، ودرجة حرارة المدخل 35 درجة مئوية، ونقطة تكاثف الضغط 7 درجات مئوية، ودرجة حرارة العادم النهائية 25 درجة مئوية، تبلغ الرطوبة النسبية للهواء 30%، مما يمنع بشكل فعال تآكل خطوط الأنابيب والمعدات التي تستخدم الهواء.

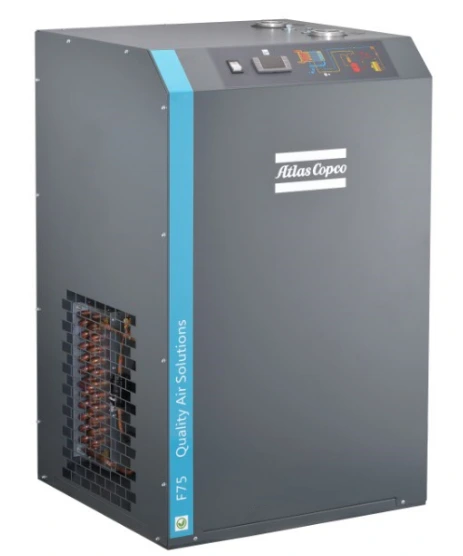

F6-400 (F6، F11، F25، F35، F55، F75، F95، F120، F140، F180، F230، F285، F335، وF400)

نطاق التوريد القياسي: F6-400 عبارة عن مجفف هواء مضغوط مبرد بالهواء. تشتمل وحدة المجفف على جميع الأنابيب الداخلية والتجهيزات والأنظمة الكهربائية. وهو يشتمل على ضاغط تبريد عالي الأداء يعمل بالدفع المباشر، ومحرك مغلق بالكامل ومبرد بالهواء، وأنظمة تشحيم، وتبريد، وتكييف.

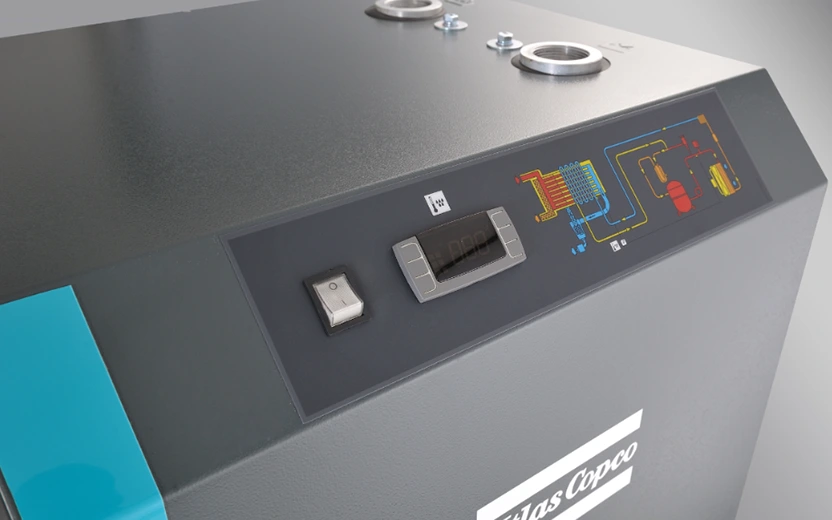

يقع المجفف في حاوية عازلة للصوت. تتميز اللوحة الأمامية بوحدة تحكم بالكمبيوتر مع زر تشغيل/إيقاف وشاشة عرض نقطة الندى.

مصممة لظروف التشغيل القاسية

تم تصميم F6-400 للتشغيل المستمر في ظل أقسى الظروف. جميع الأجزاء الدوارة مغلقة بالكامل، مما يمنع التلوث ويضمن التشغيل الموثوق به على المدى الطويل. تم تصميم نظام تبريد المجفف خصيصًا ليعمل بشكل جيد في درجات الحرارة المحيطة التي تصل إلى 45 درجة مئوية/113 درجة فهرنهايت.

وصف المكون:

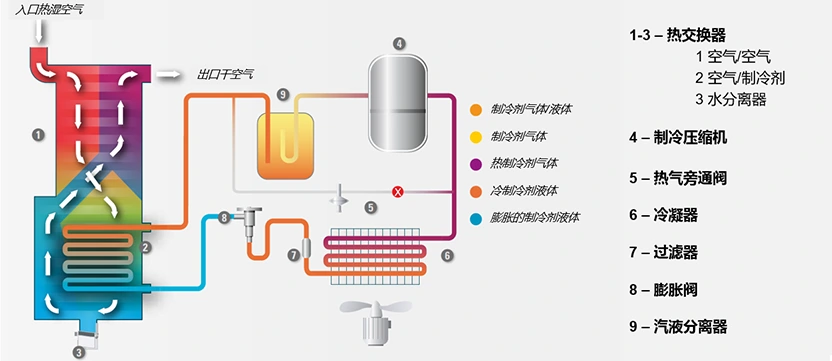

رسم تخطيطي للمجفف المبرد من أطلس كوبكو
