خزان الهواء

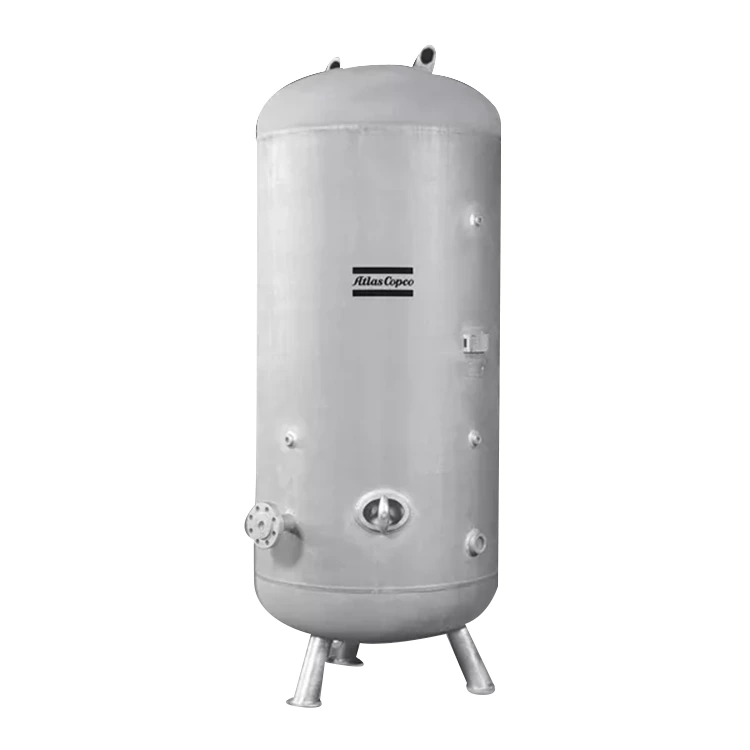

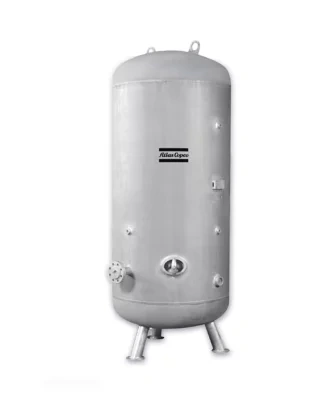

خزانات تخزين الهواء ذات الضغط العالي HTA

توفير الطاقة لتطبيقات الضغط العالي

توفر صهاريج تخزين الهواء عالي الضغط HTA من Atlas Copco الهواء المضغوط بضغط ثابت عن طريق تخزين الهواء المضغوط لتلبية الطلب الأقصى. ومن خلال تجنب دورات التحميل/التفريغ المفرطة، فإنها توفر الطاقة وتطيل عمر ضاغط الهواء. تعتبر HTAs مثالية لتطبيقات الضغط العالي.

مناسبة لمختلف الظروف الميدانية

يمكن أن يعمل جهاز HTA بفعالية في درجات الحرارة المحيطة التي تتراوح من -10 درجة مئوية/14 درجة فهرنهايت إلى +55 درجة مئوية/131 درجة فهرنهايت، وهو مناسب للتعامل مع الهواء المضغوط الرطب والساخن. استنزاف المكثفات اختياري.

موثوقية عالية

نحن نستخدم طريقة الحساب الديناميكي للعناصر المحدودة لحساب المقاومة والإجهاد والنبض والاهتزاز، وتصميم HTA بناءً على نتائج الحساب، مما يمنحها موثوقية متميزة (CE 97/23 – ASME القسم VIII، div 3).

المزايا التكنولوجية

المزايا التقنية

■ الاختيار الآمن

تتوافق خزانات الغاز HTA بسهولة مع الضواغط المصممة لضغط 45 بار ودرجة حرارة 55 درجة مئوية/131 درجة فهرنهايت.

■ البناء القوي

توفر الخزانات المعدنية المجلفنة بالغمس الساخن الآمنة حماية فائقة.

■سهلة التركيب

مجهزة بفتحات تركيب يمكن الوصول إليها بسهولة للتركيب المريح.

ما هو خزان استقبال الهواء؟

تعتبر خزانات استقبال الهواء، والتي تسمى أحيانًا صهاريج تخزين الهواء المضغوط، مكونًا حاسمًا في أنظمة الهواء المضغوط. والغرض الأساسي منها هو تخزين الهواء المضغوط مؤقتًا لتلبية الطلب الأقصى على النظام وتحسين كفاءة تشغيل المصنع.

دور خزان تخزين الهواء

من الناحية النظرية، يمكن لوحدة ضاغط الهواء الخاصة بك أن تعمل بدون خزان استقبال الهواء. إلا أن عدم وجود مكون في نظام الهواء سيزيد من دورات التحميل والتفريغ للضاغط، مما يفرض عبئا أكبر عليه. من المهم أن تتذكر أن دورة التحميل والتفريغ تعتمد على التقلبات في الطلب داخل منشأتك.

يلعب خزان تخزين الهواء دورًا حاسمًا في الأنظمة الهوائية. يتم استخدامها لتخزين الهواء المضغوط قبل دخوله إلى نظام خطوط الأنابيب أو المعدات. باختصار، يعمل خزان استقبال الهواء كمنطقة عازلة بين الضاغط وتقلبات الضغط الناتجة عن التغيرات في الطلب.

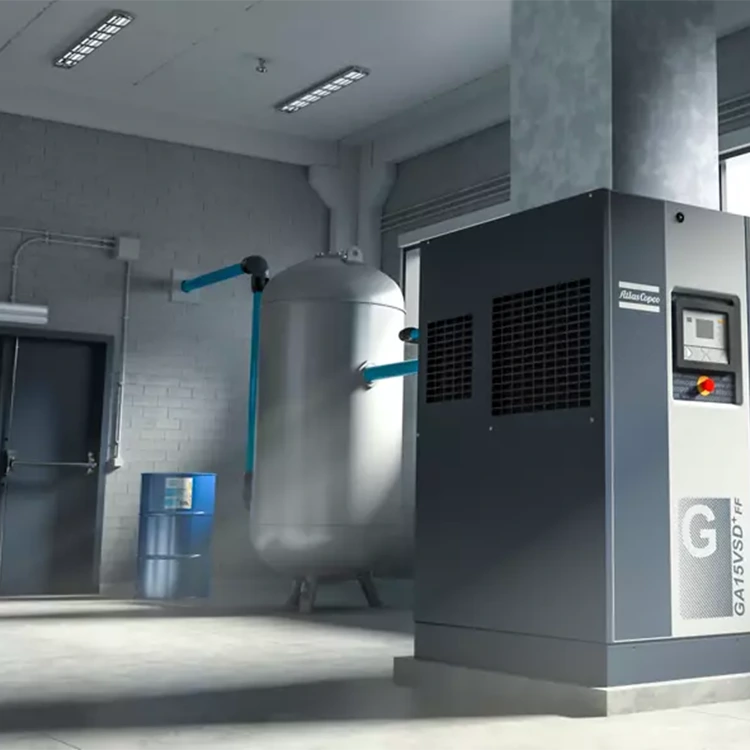

بعض ضواغط الهواء تكون "مثبتة على الخزان"، مما يعني أنها يتم توفيرها كوحدة كاملة ويتم تركيبها أعلى خزان استقبال الهواء. إن استخدام ضواغط الهواء من نوع الخزان لا يوفر المساحة فحسب، بل يقلل أيضًا من تكلفة التثبيت الأولية المطلوبة لتركيب المجففات الفردية. هذا التكوين شائع جدًا في ضواغط الهواء الصغيرة، وعادةً لا تتجاوز طاقة الخرج 26 كيلووات (أو 35 حصانًا). ضواغط الهواء الكبيرة ليست مناسبة لتصميمات تركيب الخزانات لأن ذلك قد يؤدي إلى إعداد ثقيل للغاية، مما قد يشكل مخاطر على السلامة.

يمكن أن يؤدي استخدام أجهزة استقبال الهواء في الأنظمة الهوائية إلى تقليل الدوران الزائد وضمان ضغط هواء ثابت، وهو أمر بالغ الأهمية للحفاظ على كفاءة الضواغط وإطالة عمر خدمتها.

أنواع أجهزة استقبال الهواء

هناك أنواع مختلفة من أجهزة استقبال الهواء لتلبية احتياجات التطبيقات المحددة. من بين أكثرها شيوعًا أجهزة استقبال الهواء الرطب وأجهزة استقبال الهواء الجاف.

قم بتركيب جهاز استقبال الهواء الرطب بين ضاغط الهواء والمجفف. تقوم صهاريج التخزين هذه بتخزين الهواء المضغوط غير المعالج وتساعد على إزالة الرطوبة قبل دخول الهواء إلى نظام التجفيف، مما يلعب دورًا حاسمًا في تحسين أداء المجفف. يمكن لهذه الخطوة ضمان تحسين كفاءة عملية التجفيف.

ومن ناحية أخرى، يقوم جهاز استقبال الهواء الجاف بتخزين الهواء المضغوط المعالج وعادة ما يتم تركيبه بعد ضاغط الهواء والمجفف. وتتمثل مهمتها الرئيسية في الحفاظ على سلامة الهواء الجاف وضمان الأداء المستقر والموثوق للنظام.

كيفية اختيار خزان استقبال الهواء بشكل صحيح؟

القاعدة الأساسية الجيدة لاختيار خزان الهواء هي السماح بـ 3-4 جالون من الهواء لكل معدل تدفق CFM، أو 10-15 لترًا لكل لتر من الهواء المضغوط في الثانية، اعتمادًا على نوع ضاغط الهواء المستخدم والتطبيق. كما هو الحال مع اختيار ضاغط الهواء، يجب أخذ عدة عوامل في الاعتبار عند تحديد مواصفات خزان استقبال الهواء المناسب لنظامك. يوصى بشدة بالعوامل التالية:

تقليل تقلبات/قطرات الضغط: يتم استخدام خزان استقبال الهواء لتقليل تقلبات الضغط التي قد تؤثر على عملية الإنتاج وجودة المنتج. عند اختيار خزان استقبال الهواء المناسب للضاغط الخاص بك، يجب ملاحظة قيمتين: الضغط الناتج للضاغط ومتطلبات التطبيق عند نقطة الاستخدام. يرجى ملاحظة أن الهواء المضغوط المخزن في خزان استقبال الهواء يكون مفيدًا فقط عندما يكون ضغطه كافيًا لدعم العملية المقابلة. ولذلك، يجب أن تؤخذ في الاعتبار المدة التي يقوم فيها خزان استقبال الهواء بتزويد الغاز عند الضغط المطلوب بواسطة المستخدم النهائي/الجهاز (بالدقائق).

تلبية متطلبات ذروة الهواء على المدى القصير: إذا تقلب الطلب على الهواء المضغوط بشكل كبير على مدار اليوم، فيجب مراعاة ذروة الطلب لضمان عدم انخفاض ضغط النظام إلى ما دون المستويات المسموح بها. توفر صهاريج تخزين الهواء مساحة تخزينية لتلبية متطلبات الهواء القصوى على المدى القصير والتي لا يستطيع الضاغط تلبيتها. يمكن أن تختلف متطلبات الهواء الخاصة بك اعتمادًا على الوقت من اليوم، أو جداول المناوبات، أو حتى الاحتياجات الاستثنائية (مثل الاستخدام العرضي لآلات السفع الرملي أو آلات نفث الوسائط الكاشطة). يعد الفهم الشامل لتطبيق الهواء المضغوط الخاص بك، ومعدل تدفق الهواء المطلوب (CFM أو لتر في الثانية)، وضغوط الذروة المتوقعة لنظامك مفيدًا للغاية، حيث يحدد هذا مقدار تدفق الهواء المضغوط المطلوب لمنع نقص الهواء في أي جزء من العملية.

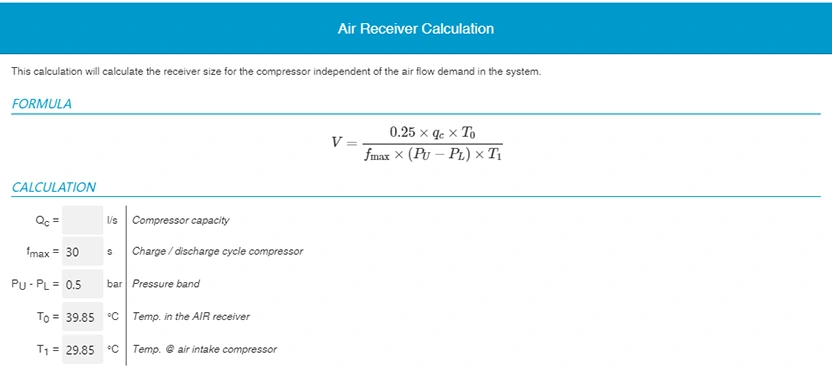

حساب استقبال الهواء
