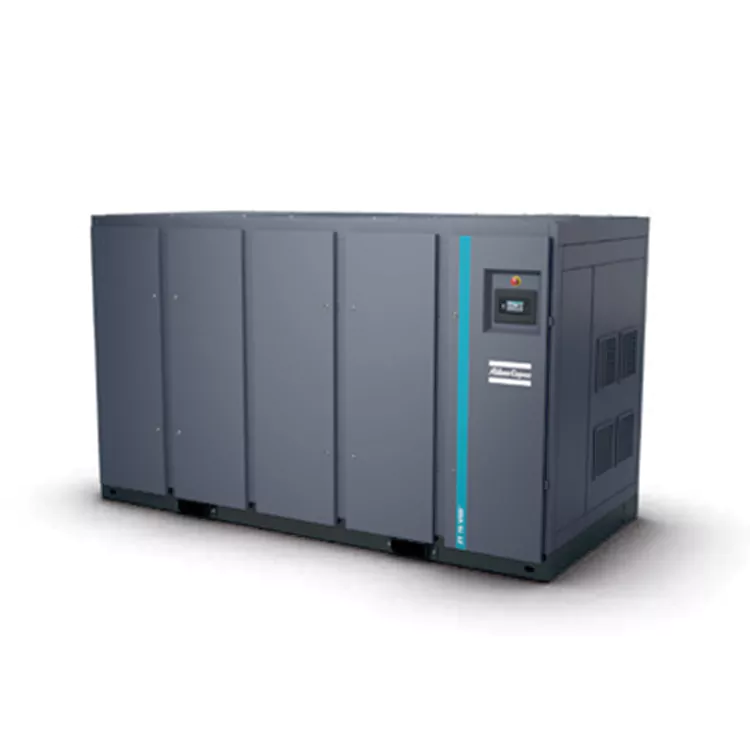

قم بشراء ضاغط لولبي متين مقاوم للتآكل وخالي من الزيت بقدرة 55-900 كيلو واط من DECHUAN لضمان بقاء المعدات على المدى الطويل في بيئات المعالجة البحرية والكيميائية القاسية. تتميز هذه الآلة بمحرك TEFC IP55 القوي وسترة تبريد سميكة، وقد تم تصميمها لمقاومة الأبخرة الحمضية والجزيئات الكيميائية المحمولة بالهواء.
عند ترقية خطوط الإنتاج في المناطق الكيميائية القاسية، فإن الاستيراد من موردي الضواغط اللولبية الخالية من الزيت المقاومة للتآكل بقدرة 55-900 كيلو واط مثل DECHUAN من الصين يوفر المتانة اللازمة. يتم تصنيع كل مكون معرض للرطوبة من الفولاذ المقاوم للصدأ الفاخر أو معالجته بطبقات واقية متخصصة للقضاء على التآكل الهيكلي.
تعاني ضواغط الهواء القياسية المثبتة في المصانع الكيماوية أو مناطق التصنيع الساحلية بسرعة من الدوارات المنقرة وأنابيب التبريد الصدئة والدوائر الكهربائية القصيرة الناجمة عن الرطوبة المحيطة والغازات المسببة للتآكل. ويؤدي هذا إلى تسرب الهواء المتكرر، وانخفاض الكفاءة الحجمية، وفشل المبردات الباهظة الثمن.
يوفر الضاغط حماية بيئية قوية:
• حزم أنابيب الفولاذ المقاوم للصدأ الممتازة: الفولاذ المقاوم للصدأ من الدرجة البحرية يقاوم التنقر والتشقق الناتج عن الإجهاد الكيميائي خلال دورات التشغيل الطويلة.
• TEFC IP55 الأجهزة الكهربائية المختومة: تمنع تمامًا الغبار وهواء البحر المالح والأبخرة الكيميائية من الوصول إلى ملفات المحرك الحساسة أو التوصيلات الكهربائية.
• طلاء العضو الدوار الخامل المتقدم: طبقة واقية عالية الترابط تمنع أكسدة العضو الدوار، مما يحافظ على نظافة غرفة الضغط ويحافظ على التفاوتات الدقيقة.
تواجه أنظمة الهواء الصناعية العاملة في مناطق المعالجة الكيميائية أو المرافق الساحلية التعرض المستمر للأحماض المحمولة جواً، ورذاذ الملح، والرطوبة المسببة للتآكل. ستعاني وحدة الهواء القياسية بسرعة من الصدأ والنقر، مما يؤدي إلى تسرب الهواء وإغلاق الدوار. تم تصميم هذا الضاغط اللولبي الخالي من الزيت المضاد للتآكل بقدرة 55-900 كيلو واط ليتحمل:
• مبردات ووحدات فصل كاملة من الفولاذ المقاوم للصدأ: جميع المبادلات الحرارية الداخلية وفواصل المياه المتاهة مصنوعة من الفولاذ المقاوم للصدأ عالي الجودة، مما يقضي تمامًا على التلوث برقائق الصدأ.
• حماية متقدمة لطبقة الدوار: تتميز الدوارات اللولبية المزدوجة بطبقة خاصة مرتبطة جزيئيًا تقاوم التحلل الكيميائي الناتج عن الغازات الصناعية المحيطة.
• خزانة كهربائية IP55 محكمة الغلق: تم إغلاق حاوية التحكم بالكامل ومحرك التردد المتغير بالكامل ضد الغازات الحمضية والهواء البحري المالح، مما يحمي الإلكترونيات المهمة.
• مستوى مقاومة التآكل: الدرجة الكيميائية البحرية والصناعية الثقيلة
• اختيار نطاق الطاقة: تصميمات للخدمة الشاقة بقدرة تتراوح من 55 كيلووات إلى 900 كيلووات
• توصيل حجم الهواء: 4.2 إلى 148.5 متر مكعب/دقيقة إخراج مستمر
• بناء المبرد: فولاذ مقاوم للصدأ ملحوم آليًا مع مساحات سطحية ممتدة على شكل نجمة
ZR/ZT 55-90 (FF) STD
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 55 -7.5STD | 7.5 | 169.7 | 10.2 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -8.6STD | 8.6 | 156.6 | 9.4 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| زر 55-10STD | 10 | 140.9 | 8.5 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 75 -7.5STD | 7.5 | 224.7 | 13.5 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -8.6STD | 8.6 | 214.9 | 12.9 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| زر 75-10STD | 10 | 205.0 | 12.3 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 90 -7.5STD | 7.5 | 267.2 | 16.0 | 90 | 72 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -8.6STD | 8.6 | 250.9 | 15.1 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| زر 90-10STD | 10 | 236.5 | 14.2 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| زد تي 55 -7.5 إس تي دي | 7.5 | 166.4 | 10.0 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| زد تي 55 -8.6 إس تي دي | 8.6 | 153.2 | 9.2 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| زت 55 -10 إس تي دي | 10 | 137.6 | 8.3 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| زي تي 75 -7.5 إس تي دي | 7.5 | 221.3 | 13.3 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| زي تي 75 -8.6 إس تي دي | 8.6 | 211.6 | 12.7 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| زت 75 -10 إس تي دي | 10 | 201.6 | 12.1 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| زد تي 90 -7.5 إس تي دي | 7.5 | 263.9 | 15.8 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| زد تي 90 -8.6 إس تي دي | 8.6 | 247.5 | 14.9 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| زد تي 90 -10 إس تي دي | 10 | 233.1 | 14.0 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
ZR/ZT 75-90 VSD (FF) STD
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD -8.6 ستد | 8.6 | 74.7-229.4 | 4.5-13.8 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 75 VSD -10.4 ستد | 10.4 | 81.7-202.9 | 4.9-12.2 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 90 VSD -8.6 ستد | 8.6 | 74.1-282.5 | 4.4-16.9 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZR 90 VSD -10.4 ستد | 10.4 | 75.5-250.5 | 4.5-15.0 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZT 75 VSD -8.6 ستد | 8.6 | 71.2-226.0 | 4.3-13.6 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 75 VSD -10.4 ستد | 10.4 | 78.2-199.6 | 4.7-12.0 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 90 VSD -8.6 ستد | 8.6 | 70.6-279.1 | 4.2-16.7 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
| ZT 90 VSD -10.4 ستد | 10.4 | 72.0-247.1 | 4.3-14.8 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
تم قياس شروط الأداء المرجعية للوحدة وفقًا للملحق ج، الإصدار الرابع (2009) من ISO 1217:
· الرطوبة النسبية: 0%
· ضغط المدخل المطلق: 1 بار
· درجة حرارة المدخل: 20 درجة مئوية تم قياس معدل التفريغ (FAD) عند ضغوط التشغيل التالية:
نوع السرعة الثابتة:
· -نوع 7.5 بار: 7 بار
· -8.6 بار نوع : 7 بار
· - نوع 10 بار : 9 بار
نوع VSD:
· -8.6 بار نوع : 7 بار
· -10.4 بار نوع : 9 بار
· (2) مستوى ضغط الصوت للانبعاث المرجح من الفئة (أ) لمحطة العمل (LpWSad). تم القياس وفقًا لمعيار ISO 2151:2004 (باستخدام طريقة مسح شدة الصوت 150 9614/2). عامل التصحيح المُضاف حديثًا هو قيمة غير مؤكدة تمامًا (KpAd)، تتوافق مع رمز الاختبار.
· (3) الوزن مرجعي فقط؛ يجب أن يكون الوزن الفعلي المقدم هو السائد.
ZR/ZT 110-160 (FF) ستد
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 110 -7.5 ستد | 7.5 | 318.2 | 19.1 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -8.6 ستد | 8.6 | 297.5 | 17.8 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| زر 110 -10 ستد | 10 | 277.6 | 16.7 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 132 -7.5 ستد | 7.5 | 362.9 | 21.8 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -8.6 ستد | 8.6 | 338.5 | 20.3 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| زر 132 -10 ستد | 10 | 314.4 | 18.9 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 145 -7.5 ستد | 7.5 | 392.9 | 23.6 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -8.6 ستد | 8.6 | 364.1 | 21.8 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| زر 145 -10 ستد | 10 | 350.8 | 21.0 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 160 -7.5 ستد | 7.5 | 434.0 | 26.0 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -8.6 ستد | 8.6 | 418.3 | 25.1 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| زر 160 -10 ستد | 10 | 399.0 | 23.9 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| زد تي 110 -7.5 ستد | 7.5 | 315.0 | 18.9 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| زت 110 -8.6 ستد | 8.6 | 294.2 | 17.6 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| زت 110 -10 ستد | 10 | 274.3 | 16.5 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| زت 132 -7.5 ستد | 7.5 | 359.6 | 21.6 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| زت 132 -8.6 ستد | 8.6 | 335.3 | 20.1 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| زت 132 -10 ستد | 10 | 311.1 | 18.7 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 145 -7.5 ستد | 7.5 | 389.6 | 23.4 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| زت 145 -8.6 ستد | 8.6 | 360.8 | 21.6 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| زت 145 -10 ستد | 10 | 347.5 | 20.9 | 145 | 79 | 3126 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -7.5 ستد | 7.5 | 430.6 | 25.8 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -8.6 ستد | 8.6 | 414.9 | 24.9 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| زت 160 -10 ستد | 10 | 395.6 | 23.7 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
ZR/ZT 110-160 VSD (FF) ستد
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|
| ZR110VSD-8.6 ستد | 8.6 | 100.5-319.3 | 6.0-19.2 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR110VSD-10.4 ستد | 10.4 | 167.1-292.1 | 10.0-17.5 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-8.6 ستد | 8.6 | 107.1-357.1 | 6.5-21.4 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-10.4 ستد | 10.4 | 166.6-331.0 | 10.0-19.9 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 ستد(V1) | 8.6 | 123.3-390.0 | 7.4-23.4 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 ستد(V1) | 10.4 | 166.6-357.8 | 10.0-21.5 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 ستد(V2) | 8.6 | 123.3-411.0 | 7.4-24.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 ستد (V2) | 10.4 | 166.6-377.6 | 10.0-22.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZT110 VSD-8.6 | 8.6 | 99.9-327.6 | 6.0-19.2 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT110 VSD-10.4 | 10.4 | 165.5-291.9 | 9.9-17.5 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-8.6 | 8.6 | 124.8-357.5 | 7.5-21.4 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-10.4 | 10.4 | 164.9-331.2 | 9.9-19.9 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V1) | 8.6 | 143.9-388.8 | 8.6-23.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 ستد(V1) | 10.4 | 164.9-358.2 | 9.9-21.5 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V2) | 8.6 | 146.9-438.2 | 8.8-26.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 ستد(V2) | 10.4 | 164.9-378.1 | 9.9-22.7 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
وفقًا لمعيار ISO 1217 الملحق ج، الإصدار الرابع (2009)، فإن الشروط المرجعية لأداء الوحدة هي كما يلي:
· الرطوبة النسبية: 0%
· ضغط المدخل المطلق: 1 بار
· درجة حرارة المدخل: 20 درجة مئوية
يتم قياس الإزاحة FAD عند ضغوط التشغيل التالية:
نماذج السرعة الثابتة:
-نماذج 7.5 بار: 7 بار
-نماذج 8.6 بار: 7 بار
-نماذج 10 بار: 9 بار
نماذج VSD:
-نماذج 8.6 بار: 7 بار
-نماذج 10.4 بار: 9 بار
(2) مستوى ضغط الصوت للانبعاثات المرجحة من الفئة (أ) لمحطة العمل (LpWSad). تم القياس وفقًا لمعيار ISO 2151:2004 (طريقة مسح شدة الصوت ISO 9614/2). عامل التصحيح المضاف حديثًا KpAd غير مؤكد، ويتوافق مع رمز الاختبار.
(3) V1=380V، V2=400V.
(4) الوزن هو للإشارة فقط؛ يجب أن يسود الوزن الفعلي.
زر/ZT 200-275 (FF)
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| 200 راند -7.5 | 7.5 | 602.3 | 36.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| 200 راند -8.6 | 8.6 | 552.1 | 33.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| 200 راند -10 | 10 | 506.6 | 30.0 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| 250 راند -7.5 | 7.5 | 718.0 | 43.1 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| 250 راند -8.6 | 8.6 | 684.3 | 41.0 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| 250 راند -10 | 10 | 622.8 | 37.4 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| 275 راند -7.5 | 7.5 | 774.4 | 46.5 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| زد 275 -8.6 | 8.6 | 718.0 | 43.1 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| زد 275-10 | 10 | 683.9 | 41.0 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| زر 275-13 | 13 | 561.8 | 33.7 | 275 | 70 | 5250 | 6150 | 5040 | 1662 | 2008 |
| زتي 200 -7.5 | 7.5 | 567.1 | 34.0 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| زتي 200 -8.6 | 8.6 | 519.5 | 31.2 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| زتي 200-10 | 10 | 497.4 | 29.8 | 200 | 78 | 5250 | 6150 | 5040 | 1662 | 2108 |
| زتي 250 -7.5 | 7.5 | 711.5 | 42.7 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| زتي 250 -8.6 | 8.6 | 676.8 | 40.6 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| زتي 250-10 | 10 | 614.3 | 36.9 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| زت 275 -7.5 | 7.5 | 745.4 | 44.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| زت 275 -8.6 | 8.6 | 711.5 | 42.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| زت 275-10 | 10 | 676.4 | 40.6 | 275 | 78 | 6030 | 7080 | 5040 | 1662 | 2108 |
زر/ZT 250-315 فسد (FF)
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 250 VSD -8.6 | 8.6 | 242.6-714.4 | 14.6-42.9 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 250 VSD -10.4 | 10.4 | 234.2-640.2 | 14.1-38.4 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -8.6 | 8.6 | 242.6-788.1 | 14.6-47.3 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -10.4 | 10.4 | 234.2-700.0 | 14.1-42.0 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZT250 VSD-8.6 | 8.6 | 238.0-696.9 | 14.3-41.8 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT250 VSD-10.4 | 10.4 | 386.0-633.4 | 23.2-38.0 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT315 VSD-8.6 | 8.6 | 238.0-739.4 | 14.3-44.4 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT315 VSD-10.4 | 10.4 | 386.0-681.0 | 23.2-40.9 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
-الرطوبة النسبية: 0%
-ضغط المدخل المطلق: 1 بار
-درجة حرارة المدخل: 20 درجة مئوية
تم قياس معدل التفريغ (FAD) عند ضغوط التشغيل التالية
نوع السرعة الثابتة:
-نوع 7.5 بار: 7 بار
-8.6 بار نوع: 7 بار
-نوع 10 بار: 9 بار
نوع VSD:
-8.6 بار نوع: 7 بار
-10.4 بار نوع: 9 بار
(2) مستوى ضغط الصوت للانبعاثات المرجحة من الفئة (أ) لمحطة العمل (LpWSad).
تم القياس وفقًا لمعيار ISO 2151:2004 (باستخدام 150 9614/2 (طريقة مسح شدة الصوت).
عامل التصحيح المُضاف حديثًا هو قيمة غير مؤكدة تمامًا (KpAd)، تتوافق مع رمز الاختبار.
(3) الوزن هو للإشارة فقط؛ يجب أن يكون الوزن الفعلي المقدم هو السائد.
300-750 راند
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| 300 راند -7.5 | 7.5 | 774.6 | 46.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| 300 راند -8.6 | 8.6 | 725.7 | 43.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| 300 راند -10 | 10 | 695.1 | 41.7 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| زد 315 -7.5 | 7.5 | 848.0 | 50.9 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| زر 315 -8.6 | 8.6 | 793.1 | 47.6 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| زر 315-10 | 10 | 766.6 | 46.0 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| 355 راند -7.5 | 7.5 | 939.1 | 56.3 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -8.6 | 8.6 | 877.1 | 52.6 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| زر 355-10 | 10 | 839.6 | 50.4 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| 400 راند -7.5 | 7.5 | 1034.2 | 62.1 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| 400 راند -8.6 | 8.6 | 963.9 | 57.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| 400 راند -10 | 10 | 930.5 | 55.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| زر 425 -7.5 | 7.5 | 1143.9 | 68.6 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| زر 425 -8.6 | 8.6 | 1063.1 | 63.8 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| 450 راند -7.5 | 7.5 | 1275.7 | 76.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| 450 راند -8.6 | 8.6 | 1191.8 | 71.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| زر 450-10 | 10 | 1106.3 | 66.3 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| 500 راند -7.5 | 7.5 | 1399.1 | 78.3 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| 500 راند -8.6 | 8.6 | 1305.2 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| 500 راند -10 | 10 | 1217.8 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| 630 زد آر -7.5 | 7.5 | 1715.0 | 102.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| زر 630 -8.6 | 8.6 | 1595.0 | 95.7 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| زر 630-10 | 10 | 1484.1 | 88.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| 750 راند -7.5 | 7.5 | 2046.2 | 122.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| 750 راند -8.6 | 8.6 | 1827.4 | 109.6 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| 750 راند -10 | 10 | 1696.7 | 101.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 |
زر 355-900VSD
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 355 VSD -8.6 | 8.6 | 371.2-1037.5 | 22.3-62.2 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 355 VSD -10.4 | 10.4 | 374.4-942.4 | 22.5-56.5 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -8.6 | 8.6 | 371.2-1120.9 | 22.3-67.3 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| زد آر 400 في إس دي -10.4 | 10.4 | 374.4-998.6 | 22.5-59.9 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| زد آر 500 في إس دي -10.4 | 10.4 | 374.4-1177.9 | 22.5-70.7 | 81 | 81 | 9190 | 4075 | 2120 | 2400 | |
| ZR 700 VSD -8.6 | 8.6 | 374.4-2061.8 | 54.9-123.7 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 700 VSD -10.4 | 10.4 | 849.7-1840.5 | 51.0-110.4 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -8.6 | 8.6 | 930.7-2475.4 | 55.8-148.5 | 83 | 83 | 12600 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -10.4 | 10.4 | 864.8-1873.2 | 51.9-112.4 | 83 | 83 | 12600 | 4660 | 2120 | 2470 |
تم قياس شروط الأداء المرجعية للوحدة وفقًا للملحق ج، الإصدار الرابع (2009) من ISO 1217:
· الرطوبة النسبية: 0%
· ضغط المدخل المطلق: 1 بار
· درجة حرارة المدخل: 20 درجة مئوية تم قياس معدل التفريغ (FAD) عند ضغوط التشغيل التالية:
نوع السرعة الثابتة:
· -نوع 7.5 بار: 7 بار
· -8.6 بار نوع : 7 بار
· - نوع 10 بار : 9 بار
نوع VSD:
· -8.6 بار نوع : 7 بار
· -10.4 بار نوع : 9 بار
· (2) مستوى ضغط الصوت للانبعاث المرجح من الفئة (أ) لمحطة العمل (LpWSad). تم القياس وفقًا لمعيار ISO 2151:2004 (باستخدام طريقة مسح شدة الصوت 150 9614/2). عامل التصحيح المُضاف حديثًا هو قيمة غير مؤكدة تمامًا (KpAd)، تتوافق مع رمز الاختبار.
· (3) الوزن مرجعي فقط؛ يجب أن يكون الوزن الفعلي المقدم هو السائد.
زر 200X-400X
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|
| زد آر 200 إكس -7.5 | 7.5 | 623.1 | 37.4 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| زد آر 200 إكس -8.6 | 8.6 | 601.9 | 36.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| زد آر 200 إكس -10 | 10 | 551.7 | 33.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| زد آر 250 إكس -7.5 | 7.5 | 717.7 | 43.1 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| زد آر 250 إكس -8.6 | 8.6 | 683.8 | 41.0 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| زي آر 315 إكس -7.5 | 7.5 | 939.0 | 56.3 | 315 | 76 | 7950 | 3700 | 2120 | 2400 |
| زي آر 355 إكس -7.5 | 7.5 | 1034.2 | 62.1 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X-8.6 | 8.6 | 963.5 | 57.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| زر 355X-10 | 10 | 930.2 | 55.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| زد آر 400 إكس -7.5 | 7.5 | 1143.8 | 68.6 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ZR 400X-8.6 | 8.6 | 1062.7 | 63.8 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|
| زد آر 75 في إس دي+ | 10.4 | 78.8-229.9 | 4.7-13.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| زد آر 90 في إس دي+ | 10.4 | 78.8-283.9 | 4.7-17.0 | 68 | 2500 | 2030 | 1660 | 2000 |
| زر 110 في إس دي+ | 10.4 | 78.8-330.3 | 4.7-19.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| زي آر 132 في إس دي+ | 10.4 | 78.8-384.0 | 4.7-23.0 | 68 | 2500 | 2030 | 1660 | 2000 |
| زد تي 145 في إس دي+ | 10.4 | 78.8-415.2 | 4.7-24.9 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT160 VSD+ | 10.4 | 78.8-468.2 | 4.7-27.1 | 70 | 2500 | 2030 | 1660 | 2000 |
| زي تي 75 في إس دي+ | 10.4 | 78.8-227.4 | 4.7-13.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| زي تي 90 في إس دي+ | 10.4 | 78.8-276.9 | 4.7-16.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| زد تي 110 في إس دي+ | 10.4 | 78.8-323.4 | 4.7-19.4 | 72 | 3150 | 3400 | 1654 | 2000 |
| زد تي 132 في إس دي+ | 10.4 | 78.8-377.5 | 4.7-22.7 | 72 | 3150 | 3400 | 1654 | 2000 |
| زد تي 145 في إس دي+ | 10.4 | 78.8-409.0 | 4.7-24.5 | 74 | 3150 | 3400 | 1654 | 2000 |
| ZT160 VSD+ | 10.4 | 124.7-436.4 | 7.5-26.2 | 74 | 3150 | 3400 | 1654 | 2000 |
زر/زد تي 75-160 في إس دي+ FF
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ FF | 10.4 | 78.8-229.9 | 4.7-13.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 90 VSD+FF | 10.4 | 78.8-283.9 | 4.7-17.0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 110 VSD+ FF | 10.4 | 78.8-330.3 | 4.7-19.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 132 VSD+ FF | 10.4 | 78.8-384.0 | 4.7-23.0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 145 VSD+ FF | 10.4 | 78.8-415.2 | 4.7-24.9 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZR 160 VSD+ FF | 10.4 | 78.8-468.2 | 4.7-27.1 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZT 75 VSD+ FF | 10.4 | 78.8-227.4 | 4.7-13.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT90 VSD+ FF | 10.4 | 78.8-276.9 | 4.7-16.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT110 VSD+ FF | 10.4 | 78.8-323.4 | 4.7-19.4 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 132 VSD+ FF | 10.4 | 107.0-377.5 | 6.4-22.7 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 145 VSD+ FF | 10.4 | 118.0-409.0 | 7.1-24.5 | 74 | 3790 | 4085 | 1654 | 2000 |
| ZT 160 VSD+ FF | 10.4 | 124.7-436.4 | 7.5-26.2 | 74 | 3790 | 4085 | 1654 | 2000 |
تم قياس شروط الأداء المرجعية للوحدة وفقًا للملحق ج، الإصدار الرابع (2009) من ISO 1217:
· الرطوبة النسبية: 0%
· ضغط المدخل المطلق: 1 بار
· درجة حرارة المدخل: 20 درجة مئوية تم قياس معدل التفريغ (FAD) عند ضغوط التشغيل التالية:
نوع السرعة الثابتة:
· -نوع 7.5 بار: 7 بار
· -8.6 بار نوع : 7 بار
· - نوع 10 بار : 9 بار
نوع VSD:
· -8.6 بار نوع : 7 بار
· -10.4 بار نوع : 9 بار
· (2) مستوى ضغط الصوت للانبعاث المرجح من الفئة (أ) لمحطة العمل (LpWSad). تم القياس وفقًا لمعيار ISO 2151:2004 (باستخدام طريقة مسح شدة الصوت 150 9614/2). عامل التصحيح المُضاف حديثًا هو قيمة غير مؤكدة تمامًا (KpAd)، تتوافق مع رمز الاختبار.
· (3) الوزن مرجعي فقط؛ يجب أن يكون الوزن الفعلي المقدم هو السائد.
• وضع المجففات البحرية: يتم وضع عبوات عالية السعة لامتصاص الرطوبة داخل الهيكل الأساسي لمنع التكثيف أثناء النقل عبر المحيط.
• غلاف مانع للتآكل بالبخار (VCI): يتم تغليف الضاغط اللولبي الخالي من الزيت المضاد للتآكل بقدرة 55-900 كيلو واط بإحكام في طبقة واقية VCI متخصصة لمنع هواء البحر المالح.
• تقوية الصناديق الخشبية المدخنة: يتم تثبيتها بمسامير على ألواح فولاذية سميكة ومغلفة في صناديق خشبية مغلقة بالكامل لضمان تسليم خالي من التلف.
ج: نعم. إن الجمع بين العلبة المقاومة للطقس للخدمة الشاقة والأنظمة الكهربائية ذات تصنيف IP55 والأجزاء الداخلية المصنوعة من الفولاذ المقاوم للصدأ يسمح للوحدة بالعمل بشكل موثوق في البيئات الساحلية المكشوفة عالية الرطوبة.
ج: جسم فاصل الرطوبة بالكامل مصنوع من الفولاذ المقاوم للصدأ الثقيل. لا يحتوي على أجزاء متحركة أو شبكات داخلية دقيقة يمكن أن تسد أو تتآكل عند تعرضها للمكثفات الجوية الحمضية.
ج: يتم تطبيق الطلاء المتقدم الخاص بنا من خلال الترابط الجزيئي ذو درجة الحرارة العالية، مما يخلق حاجزًا كيميائيًا غير مسامي. تنزلق الأبخرة الحمضية المسحوبة في الضاغط اللولبي الخالي من الزيت المضاد للتآكل بقدرة 55-900 كيلو واط عبر الأسطح الملساء دون ربط المعدن الأساسي أو إتلافه.
حقوق الطبع والنشر © 2025 Dechuan Compressor (Shanghai) Co., Ltd. جميع الحقوق محفوظة.
