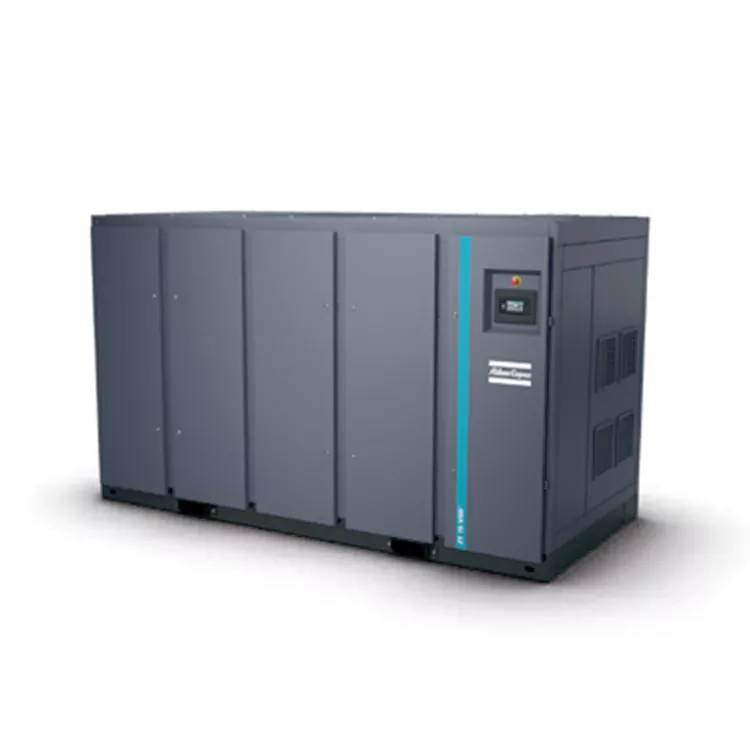

تقدم DECHUAN الضاغط اللولبي الخالي من الزيت بقدرة 55-900 كيلو وات للمشتريات العالمية الخضراء. خالٍ من الزيت ومصمم بخيارات استعادة الحرارة المهدرة، يساعد هذا النظام النباتات المستدامة على تقليل بصمتها البيئية. اطلب الآن!
لبناء خط تصنيع صديق للبيئة يتوافق مع التفويضات العالمية للكربون المزدوج، يعد الشراء من موردي الضواغط اللولبية الخالية من الزيت بقدرة 55-900 كيلو وات Eco المعتمدين في الصين هو الاختيار الذكي. يلغي تصميم DECHUAN الخالي من الزيت الحاجة إلى التخلص من الزيت، مما يساعد المصانع العالمية على تحقيق أهداف الاستدامة الصارمة للشركات.
يتم تحويل أكثر من 80% من الطاقة الكهربائية التي يستهلكها ضاغط الهواء مباشرة إلى حرارة. في الإعدادات القياسية، يتم طرد هذه الطاقة الحرارية ببساطة إلى البيئة عبر أبراج التبريد أو المشعاعات، بينما تنفق المنشأة أموالاً إضافية على الغاز الطبيعي أو الكهرباء لتسخين مياه العمليات الصناعية أو حمامات العمال.
يلتقط هذا الضاغط اللولبي الصديق للبيئة الخالي من الزيت بقدرة 55-900 كيلو واط هذه الحرارة المفقودة بكفاءة:
• ألواح مدمجة لاستعادة الحرارة: حلقات مياه معزولة شديدة التحمل تتصل مباشرة بالدوائر الحرارية للضاغط لتجميع الحرارة المهدرة بأمان.
• توليد الماء الساخن بدرجة حرارة 90 درجة مئوية: إنتاج مياه ذات درجة حرارة عالية مناسبة لتدفئة المباني في فصل الشتاء، أو التسخين المسبق للغلاية، أو أنظمة التناضح العكسي.
• الامتثال التنظيمي للكربون المزدوج: يقلل الاعتماد على غلايات الوقود الأحفوري، مما يقلل من انبعاثات الغازات الدفيئة في مصنعك.
• سعة الإزاحة: 4.2 - 148.5 م3/الدقيقة لإخراج الهواء النظيف
• تكوين الطاقة: تكوينات قابلة للتطوير من 55 كيلو وات إلى 900 كيلو وات
• درجة حرارة مخرجات حلقة الماء: أعلى من 70 درجة مئوية إلى 90 درجة مئوية باستمرار بناءً على إعداد المصنع
• شهادة جودة الهواء: شهادة TÜV لتسليم أثر بدون زيت من الفئة 0
ZR/ZT 55-90 (FF) STD
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 55 -7.5STD | 7.5 | 169.7 | 10.2 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -8.6STD | 8.6 | 156.6 | 9.4 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| زر 55-10STD | 10 | 140.9 | 8.5 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 75 -7.5STD | 7.5 | 224.7 | 13.5 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -8.6STD | 8.6 | 214.9 | 12.9 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| زر 75-10STD | 10 | 205.0 | 12.3 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 90 -7.5STD | 7.5 | 267.2 | 16.0 | 90 | 72 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -8.6STD | 8.6 | 250.9 | 15.1 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| زر 90-10STD | 10 | 236.5 | 14.2 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| زد تي 55 -7.5 إس تي دي | 7.5 | 166.4 | 10.0 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| زد تي 55 -8.6 إس تي دي | 8.6 | 153.2 | 9.2 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| زت 55 -10 إس تي دي | 10 | 137.6 | 8.3 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| زي تي 75 -7.5 إس تي دي | 7.5 | 221.3 | 13.3 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| زي تي 75 -8.6 إس تي دي | 8.6 | 211.6 | 12.7 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| زت 75 -10 إس تي دي | 10 | 201.6 | 12.1 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| زد تي 90 -7.5 إس تي دي | 7.5 | 263.9 | 15.8 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| زد تي 90 -8.6 إس تي دي | 8.6 | 247.5 | 14.9 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| زد تي 90 -10 إس تي دي | 10 | 233.1 | 14.0 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
ZR/ZT 75-90 VSD (FF) STD
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD -8.6 ستد | 8.6 | 74.7-229.4 | 4.5-13.8 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 75 VSD -10.4 ستد | 10.4 | 81.7-202.9 | 4.9-12.2 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 90 VSD -8.6 ستد | 8.6 | 74.1-282.5 | 4.4-16.9 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZR 90 VSD -10.4 ستد | 10.4 | 75.5-250.5 | 4.5-15.0 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZT 75 VSD -8.6 ستد | 8.6 | 71.2-226.0 | 4.3-13.6 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 75 VSD -10.4 ستد | 10.4 | 78.2-199.6 | 4.7-12.0 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 90 VSD -8.6 ستد | 8.6 | 70.6-279.1 | 4.2-16.7 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
| ZT 90 VSD -10.4 ستد | 10.4 | 72.0-247.1 | 4.3-14.8 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
تم قياس شروط الأداء المرجعية للوحدة وفقًا للملحق ج، الإصدار الرابع (2009) من ISO 1217:
· الرطوبة النسبية: 0%
· ضغط المدخل المطلق: 1 بار
· درجة حرارة المدخل: 20 درجة مئوية تم قياس معدل التفريغ (FAD) عند ضغوط التشغيل التالية:
نوع السرعة الثابتة:
· -نوع 7.5 بار: 7 بار
· -8.6 بار نوع : 7 بار
· - نوع 10 بار : 9 بار
نوع VSD:
· -8.6 بار نوع : 7 بار
· -10.4 بار نوع : 9 بار
· (2) مستوى ضغط الصوت للانبعاث المرجح من الفئة (أ) لمحطة العمل (LpWSad). تم القياس وفقًا لمعيار ISO 2151:2004 (باستخدام طريقة مسح شدة الصوت 150 9614/2). عامل التصحيح المُضاف حديثًا هو قيمة غير مؤكدة تمامًا (KpAd)، تتوافق مع رمز الاختبار.
· (3) الوزن مرجعي فقط؛ يجب أن يكون الوزن الفعلي المقدم هو السائد.
ZR/ZT 110-160 (FF) ستد
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 110 -7.5 ستد | 7.5 | 318.2 | 19.1 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -8.6 ستد | 8.6 | 297.5 | 17.8 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| زر 110 -10 ستد | 10 | 277.6 | 16.7 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 132 -7.5 ستد | 7.5 | 362.9 | 21.8 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -8.6 ستد | 8.6 | 338.5 | 20.3 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| زر 132 -10 ستد | 10 | 314.4 | 18.9 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 145 -7.5 ستد | 7.5 | 392.9 | 23.6 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -8.6 ستد | 8.6 | 364.1 | 21.8 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| زر 145 -10 ستد | 10 | 350.8 | 21.0 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 160 -7.5 ستد | 7.5 | 434.0 | 26.0 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -8.6 ستد | 8.6 | 418.3 | 25.1 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| زر 160 -10 ستد | 10 | 399.0 | 23.9 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| زد تي 110 -7.5 ستد | 7.5 | 315.0 | 18.9 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| زت 110 -8.6 ستد | 8.6 | 294.2 | 17.6 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| زت 110 -10 ستد | 10 | 274.3 | 16.5 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| زت 132 -7.5 ستد | 7.5 | 359.6 | 21.6 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| زت 132 -8.6 ستد | 8.6 | 335.3 | 20.1 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| زت 132 -10 ستد | 10 | 311.1 | 18.7 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 145 -7.5 ستد | 7.5 | 389.6 | 23.4 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| زت 145 -8.6 ستد | 8.6 | 360.8 | 21.6 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| زت 145 -10 ستد | 10 | 347.5 | 20.9 | 145 | 79 | 3126 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -7.5 ستد | 7.5 | 430.6 | 25.8 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -8.6 ستد | 8.6 | 414.9 | 24.9 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| زت 160 -10 ستد | 10 | 395.6 | 23.7 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
ZR/ZT 110-160 VSD (FF) ستد
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|
| ZR110VSD-8.6 ستد | 8.6 | 100.5-319.3 | 6.0-19.2 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR110VSD-10.4 ستد | 10.4 | 167.1-292.1 | 10.0-17.5 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-8.6 ستد | 8.6 | 107.1-357.1 | 6.5-21.4 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-10.4 ستد | 10.4 | 166.6-331.0 | 10.0-19.9 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 ستد(V1) | 8.6 | 123.3-390.0 | 7.4-23.4 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 ستد(V1) | 10.4 | 166.6-357.8 | 10.0-21.5 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 ستد(V2) | 8.6 | 123.3-411.0 | 7.4-24.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 ستد (V2) | 10.4 | 166.6-377.6 | 10.0-22.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZT110 VSD-8.6 | 8.6 | 99.9-327.6 | 6.0-19.2 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT110 VSD-10.4 | 10.4 | 165.5-291.9 | 9.9-17.5 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-8.6 | 8.6 | 124.8-357.5 | 7.5-21.4 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-10.4 | 10.4 | 164.9-331.2 | 9.9-19.9 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V1) | 8.6 | 143.9-388.8 | 8.6-23.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 ستد(V1) | 10.4 | 164.9-358.2 | 9.9-21.5 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V2) | 8.6 | 146.9-438.2 | 8.8-26.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 ستد(V2) | 10.4 | 164.9-378.1 | 9.9-22.7 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
وفقًا لمعيار ISO 1217 الملحق ج، الإصدار الرابع (2009)، فإن الشروط المرجعية لأداء الوحدة هي كما يلي:
· الرطوبة النسبية: 0%
· ضغط المدخل المطلق: 1 بار
· درجة حرارة المدخل: 20 درجة مئوية
يتم قياس الإزاحة FAD عند ضغوط التشغيل التالية:
نماذج السرعة الثابتة:
-نماذج 7.5 بار: 7 بار
-نماذج 8.6 بار: 7 بار
-نماذج 10 بار: 9 بار
نماذج VSD:
-نماذج 8.6 بار: 7 بار
-نماذج 10.4 بار: 9 بار
(2) مستوى ضغط الصوت للانبعاثات المرجحة من الفئة (أ) لمحطة العمل (LpWSad). تم القياس وفقًا لمعيار ISO 2151:2004 (طريقة مسح شدة الصوت ISO 9614/2). عامل التصحيح المضاف حديثًا KpAd غير مؤكد، ويتوافق مع رمز الاختبار.
(3) V1=380V، V2=400V.
(4) الوزن هو للإشارة فقط؛ يجب أن يسود الوزن الفعلي.
زر/ZT 200-275 (FF)
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| 200 راند -7.5 | 7.5 | 602.3 | 36.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| 200 راند -8.6 | 8.6 | 552.1 | 33.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| 200 راند -10 | 10 | 506.6 | 30.0 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| 250 راند -7.5 | 7.5 | 718.0 | 43.1 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| 250 راند -8.6 | 8.6 | 684.3 | 41.0 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| 250 راند -10 | 10 | 622.8 | 37.4 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| 275 راند -7.5 | 7.5 | 774.4 | 46.5 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| زد 275 -8.6 | 8.6 | 718.0 | 43.1 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| زد 275-10 | 10 | 683.9 | 41.0 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| زر 275-13 | 13 | 561.8 | 33.7 | 275 | 70 | 5250 | 6150 | 5040 | 1662 | 2008 |
| زتي 200 -7.5 | 7.5 | 567.1 | 34.0 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| زتي 200 -8.6 | 8.6 | 519.5 | 31.2 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| زتي 200-10 | 10 | 497.4 | 29.8 | 200 | 78 | 5250 | 6150 | 5040 | 1662 | 2108 |
| زتي 250 -7.5 | 7.5 | 711.5 | 42.7 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| زتي 250 -8.6 | 8.6 | 676.8 | 40.6 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| زتي 250-10 | 10 | 614.3 | 36.9 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| زت 275 -7.5 | 7.5 | 745.4 | 44.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| زت 275 -8.6 | 8.6 | 711.5 | 42.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| زت 275-10 | 10 | 676.4 | 40.6 | 275 | 78 | 6030 | 7080 | 5040 | 1662 | 2108 |
زر/ZT 250-315 فسد (FF)
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 250 VSD -8.6 | 8.6 | 242.6-714.4 | 14.6-42.9 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 250 VSD -10.4 | 10.4 | 234.2-640.2 | 14.1-38.4 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -8.6 | 8.6 | 242.6-788.1 | 14.6-47.3 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -10.4 | 10.4 | 234.2-700.0 | 14.1-42.0 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZT250 VSD-8.6 | 8.6 | 238.0-696.9 | 14.3-41.8 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT250 VSD-10.4 | 10.4 | 386.0-633.4 | 23.2-38.0 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT315 VSD-8.6 | 8.6 | 238.0-739.4 | 14.3-44.4 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT315 VSD-10.4 | 10.4 | 386.0-681.0 | 23.2-40.9 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
-الرطوبة النسبية: 0%
-ضغط المدخل المطلق: 1 بار
-درجة حرارة المدخل: 20 درجة مئوية
تم قياس معدل التفريغ (FAD) عند ضغوط التشغيل التالية
نوع السرعة الثابتة:
-نوع 7.5 بار: 7 بار
-8.6 بار نوع: 7 بار
-نوع 10 بار: 9 بار
نوع VSD:
-8.6 بار نوع: 7 بار
-10.4 بار نوع: 9 بار
(2) مستوى ضغط الصوت للانبعاثات المرجحة من الفئة (أ) لمحطة العمل (LpWSad).
تم القياس وفقًا لمعيار ISO 2151:2004 (باستخدام 150 9614/2 (طريقة مسح شدة الصوت).
عامل التصحيح المُضاف حديثًا هو قيمة غير مؤكدة تمامًا (KpAd)، تتوافق مع رمز الاختبار.
(3) الوزن هو للإشارة فقط؛ يجب أن يكون الوزن الفعلي المقدم هو السائد.
300-750 راند
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| 300 راند -7.5 | 7.5 | 774.6 | 46.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| 300 راند -8.6 | 8.6 | 725.7 | 43.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| 300 راند -10 | 10 | 695.1 | 41.7 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| زد 315 -7.5 | 7.5 | 848.0 | 50.9 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| زر 315 -8.6 | 8.6 | 793.1 | 47.6 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| زر 315-10 | 10 | 766.6 | 46.0 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| 355 راند -7.5 | 7.5 | 939.1 | 56.3 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -8.6 | 8.6 | 877.1 | 52.6 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| زر 355-10 | 10 | 839.6 | 50.4 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| 400 راند -7.5 | 7.5 | 1034.2 | 62.1 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| 400 راند -8.6 | 8.6 | 963.9 | 57.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| 400 راند -10 | 10 | 930.5 | 55.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| زر 425 -7.5 | 7.5 | 1143.9 | 68.6 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| زر 425 -8.6 | 8.6 | 1063.1 | 63.8 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| 450 راند -7.5 | 7.5 | 1275.7 | 76.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| 450 راند -8.6 | 8.6 | 1191.8 | 71.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| زر 450-10 | 10 | 1106.3 | 66.3 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| 500 راند -7.5 | 7.5 | 1399.1 | 78.3 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| 500 راند -8.6 | 8.6 | 1305.2 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| 500 راند -10 | 10 | 1217.8 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| 630 زد آر -7.5 | 7.5 | 1715.0 | 102.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| زر 630 -8.6 | 8.6 | 1595.0 | 95.7 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| زر 630-10 | 10 | 1484.1 | 88.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| 750 راند -7.5 | 7.5 | 2046.2 | 122.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| 750 راند -8.6 | 8.6 | 1827.4 | 109.6 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| 750 راند -10 | 10 | 1696.7 | 101.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 |
زر 355-900VSD
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 355 VSD -8.6 | 8.6 | 371.2-1037.5 | 22.3-62.2 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 355 VSD -10.4 | 10.4 | 374.4-942.4 | 22.5-56.5 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -8.6 | 8.6 | 371.2-1120.9 | 22.3-67.3 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| زد آر 400 في إس دي -10.4 | 10.4 | 374.4-998.6 | 22.5-59.9 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| زد آر 500 في إس دي -10.4 | 10.4 | 374.4-1177.9 | 22.5-70.7 | 81 | 81 | 9190 | 4075 | 2120 | 2400 | |
| ZR 700 VSD -8.6 | 8.6 | 374.4-2061.8 | 54.9-123.7 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 700 VSD -10.4 | 10.4 | 849.7-1840.5 | 51.0-110.4 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -8.6 | 8.6 | 930.7-2475.4 | 55.8-148.5 | 83 | 83 | 12600 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -10.4 | 10.4 | 864.8-1873.2 | 51.9-112.4 | 83 | 83 | 12600 | 4660 | 2120 | 2470 |
تم قياس شروط الأداء المرجعية للوحدة وفقًا للملحق ج، الإصدار الرابع (2009) من ISO 1217:
· الرطوبة النسبية: 0%
· ضغط المدخل المطلق: 1 بار
· درجة حرارة المدخل: 20 درجة مئوية تم قياس معدل التفريغ (FAD) عند ضغوط التشغيل التالية:
نوع السرعة الثابتة:
· -نوع 7.5 بار: 7 بار
· -8.6 بار نوع : 7 بار
· - نوع 10 بار : 9 بار
نوع VSD:
· -8.6 بار نوع : 7 بار
· -10.4 بار نوع : 9 بار
· (2) مستوى ضغط الصوت للانبعاث المرجح من الفئة (أ) لمحطة العمل (LpWSad). تم القياس وفقًا لمعيار ISO 2151:2004 (باستخدام طريقة مسح شدة الصوت 150 9614/2). عامل التصحيح المُضاف حديثًا هو قيمة غير مؤكدة تمامًا (KpAd)، تتوافق مع رمز الاختبار.
· (3) الوزن مرجعي فقط؛ يجب أن يكون الوزن الفعلي المقدم هو السائد.
زر 200X-400X
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|
| زد آر 200 إكس -7.5 | 7.5 | 623.1 | 37.4 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| زد آر 200 إكس -8.6 | 8.6 | 601.9 | 36.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| زد آر 200 إكس -10 | 10 | 551.7 | 33.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| زد آر 250 إكس -7.5 | 7.5 | 717.7 | 43.1 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| زد آر 250 إكس -8.6 | 8.6 | 683.8 | 41.0 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| زي آر 315 إكس -7.5 | 7.5 | 939.0 | 56.3 | 315 | 76 | 7950 | 3700 | 2120 | 2400 |
| زي آر 355 إكس -7.5 | 7.5 | 1034.2 | 62.1 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X-8.6 | 8.6 | 963.5 | 57.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| زر 355X-10 | 10 | 930.2 | 55.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| زد آر 400 إكس -7.5 | 7.5 | 1143.8 | 68.6 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ZR 400X-8.6 | 8.6 | 1062.7 | 63.8 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
زر/زد تي 75-160 في إس دي+
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|
| زد آر 75 في إس دي+ | 10.4 | 78.8-229.9 | 4.7-13.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| زد آر 90 في إس دي+ | 10.4 | 78.8-283.9 | 4.7-17.0 | 68 | 2500 | 2030 | 1660 | 2000 |
| زر 110 في إس دي+ | 10.4 | 78.8-330.3 | 4.7-19.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| زي آر 132 في إس دي+ | 10.4 | 78.8-384.0 | 4.7-23.0 | 68 | 2500 | 2030 | 1660 | 2000 |
| زد تي 145 في إس دي+ | 10.4 | 78.8-415.2 | 4.7-24.9 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT160 VSD+ | 10.4 | 78.8-468.2 | 4.7-27.1 | 70 | 2500 | 2030 | 1660 | 2000 |
| زي تي 75 في إس دي+ | 10.4 | 78.8-227.4 | 4.7-13.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| زي تي 90 في إس دي+ | 10.4 | 78.8-276.9 | 4.7-16.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| زد تي 110 في إس دي+ | 10.4 | 78.8-323.4 | 4.7-19.4 | 72 | 3150 | 3400 | 1654 | 2000 |
| زد تي 132 في إس دي+ | 10.4 | 78.8-377.5 | 4.7-22.7 | 72 | 3150 | 3400 | 1654 | 2000 |
| زد تي 145 في إس دي+ | 10.4 | 78.8-409.0 | 4.7-24.5 | 74 | 3150 | 3400 | 1654 | 2000 |
| ZT160 VSD+ | 10.4 | 124.7-436.4 | 7.5-26.2 | 74 | 3150 | 3400 | 1654 | 2000 |
زر/زد تي 75-160 في إس دي+ FF
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ FF | 10.4 | 78.8-229.9 | 4.7-13.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 90 VSD+FF | 10.4 | 78.8-283.9 | 4.7-17.0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 110 VSD+ FF | 10.4 | 78.8-330.3 | 4.7-19.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 132 VSD+ FF | 10.4 | 78.8-384.0 | 4.7-23.0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 145 VSD+ FF | 10.4 | 78.8-415.2 | 4.7-24.9 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZR 160 VSD+ FF | 10.4 | 78.8-468.2 | 4.7-27.1 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZT 75 VSD+ FF | 10.4 | 78.8-227.4 | 4.7-13.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT90 VSD+ FF | 10.4 | 78.8-276.9 | 4.7-16.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT110 VSD+ FF | 10.4 | 78.8-323.4 | 4.7-19.4 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 132 VSD+ FF | 10.4 | 107.0-377.5 | 6.4-22.7 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 145 VSD+ FF | 10.4 | 118.0-409.0 | 7.1-24.5 | 74 | 3790 | 4085 | 1654 | 2000 |
| ZT 160 VSD+ FF | 10.4 | 124.7-436.4 | 7.5-26.2 | 74 | 3790 | 4085 | 1654 | 2000 |
تم قياس شروط الأداء المرجعية للوحدة وفقًا للملحق ج، الإصدار الرابع (2009) من ISO 1217:
· الرطوبة النسبية: 0%
· ضغط المدخل المطلق: 1 بار
· درجة حرارة المدخل: 20 درجة مئوية تم قياس معدل التفريغ (FAD) عند ضغوط التشغيل التالية:
نوع السرعة الثابتة:
· -نوع 7.5 بار: 7 بار
· -8.6 بار نوع : 7 بار
· - نوع 10 بار : 9 بار
نوع VSD:
· -8.6 بار نوع : 7 بار
· -10.4 بار نوع : 9 بار
· (2) مستوى ضغط الصوت للانبعاث المرجح من الفئة (أ) لمحطة العمل (LpWSad). تم القياس وفقًا لمعيار ISO 2151:2004 (باستخدام طريقة مسح شدة الصوت 150 9614/2). عامل التصحيح المُضاف حديثًا هو قيمة غير مؤكدة تمامًا (KpAd)، تتوافق مع رمز الاختبار.
· (3) الوزن مرجعي فقط؛ يجب أن يكون الوزن الفعلي المقدم هو السائد.
قامت شركة DECHUAN بتحديث العديد من وحدات الطرد المركزي بقدرة 4500 حصان في منشأة دوائية، حيث قامت بدمج المبادلات الحرارية المتخصصة لدينا. قام النظام بتوليد مياه ساخنة تصل درجة حرارتها إلى 90 درجة مئوية مع الحفاظ على التشغيل المستقر للضاغط. وتمت إعادة توجيه هذه الحرارة المستردة إلى تسخين مياه تغذية الغلايات وتشغيل إنتاج المياه بالتناضح العكسي، مما يوفر عوائد اقتصادية كبيرة.
قامت عملية تعدين بتعديل ستة ضواغط بقدرة 375 كيلو وات واثنين من الضواغط بقدرة 250 كيلو وات مع نظام المياه الثانوي ذي درجة الحرارة الثابتة. حلت الحرارة المستردة محل غلايات البخار ذات درجة الحرارة العالية المستخدمة سابقًا لاستحمام العمال، مما يوفر آلاف الأطنان من البخار سنويًا مع تلبية جميع متطلبات حجم الماء الساخن.
يتم تجميع كل ضاغط لولبي خالٍ من الزيت بقدرة 55-900 كيلو واط وفقًا لإطار إدارة بيئي صارم. نحن نتحقق من أن جميع المواد المستخدمة - بدءًا من الصمامات الميكانيكية منخفضة التفريغ إلى حزم الأنابيب الداخلية المصنوعة من الفولاذ المقاوم للصدأ - يتم الحصول عليها ومعالجتها بشكل مستدام، مما يضمن دورة حياة نظيفة من مصنعنا إلى مصنعك.
ج: إن ضغط الهواء يولد طاقة حرارية كبيرة بشكل طبيعي. بدلاً من تنفيس هذه الحرارة إلى الخارج عبر مراوح التبريد، يقوم نظامنا بتوجيهها إلى مبادل حراري للوحة ثانوية. يمكن لهذه الطاقة التسخين المسبق لمياه الغلايات أو حمامات النباتات، مما يقلل الحمل على سخانات الوقود الأحفوري في منشأتك.
ج: نعم. يتميز النظام بصمام تجاوز آلي. عندما ينخفض الطلب على الماء الساخن خلال فصل الصيف، يقوم النظام بإعادة توجيه الطاقة الحرارية الزائدة إلى حلقات التبريد القياسية لضمان إنتاج الهواء دون انقطاع.
ج: لا. حلقات دوران المياه الداخلية متوازنة باستخدام نظام دقيق للتحكم في درجة الحرارة. فهو يضمن بقاء درجات حرارة الشفط في المرحلة الثانية للضاغط مستقرة، مما يحمي الكفاءة الحجمية للماكينة.
حقوق الطبع والنشر © 2025 Dechuan Compressor (Shanghai) Co., Ltd. جميع الحقوق محفوظة.
