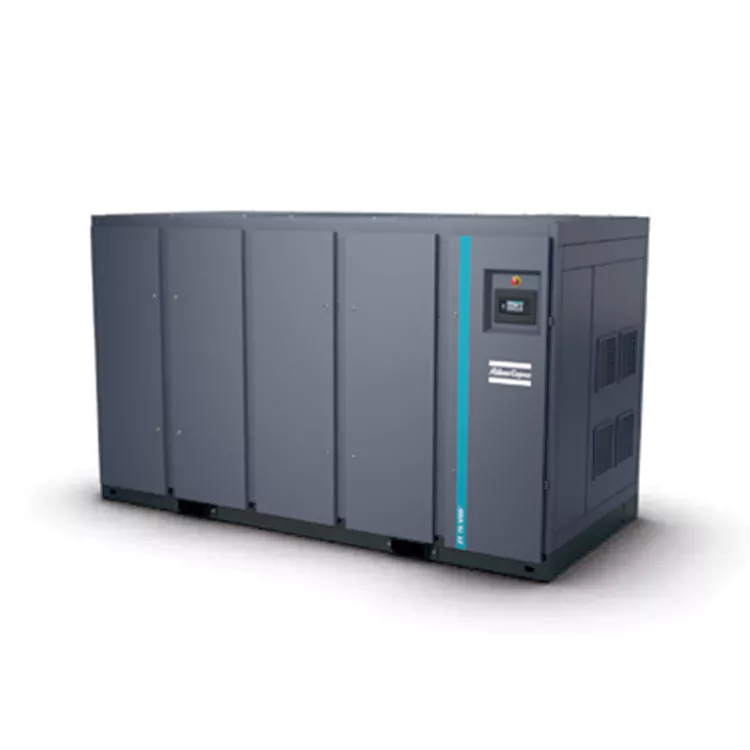

عند شراء معدات ضواغط الهواء الخالية من الزيت منخفضة الضوضاء بقدرة 55-900 كيلو واط من DECHUAN، فإنك تؤمن نظام طاقة صناعي مصمم للتشغيل الهادئ للغاية. تستخدم هذه الوحدة تروس AGMA A5/DIN من الدرجة 5 للتخلص من خشخشة التروس الثقيلة والاهتزاز الهيكلي عالي التردد. فهو يساعد المصانع الحضرية الحديثة على تجنب غرامات الضوضاء البيئية المحلية مع ضمان إنتاج هواء مضغوط خالٍ من الزيت بنسبة 100%.
لإنشاء بيئة إنتاج هادئة، يعد الاستيراد مباشرة من مصنع ضواغط الهواء الخالي من الزيت منخفض الضوضاء بقدرة 55-900 كيلو وات في الصين أمرًا ضروريًا. توفر شركة DECHUAN هذا النظام المغلق الصوتي المتخصص بألواح مدمجة لتخميد الصوت ومراوح تبريد شعاعية منخفضة الضوضاء. يعمل هذا التكوين على تقليل مستوى الديسيبل التشغيلي بشكل كبير، مما يمنع إرهاق السمع في ورشة العمل.
تنتج آلات الهواء التقليدية واسعة النطاق هديرًا مكثفًا منخفض التردد يؤدي إلى إتلاف الأساسات الهيكلية وينتهك معايير الضوضاء البيئية الصارمة. يدمج ضاغط الهواء المتخصص هذا الهندسة الصوتية المتقدمة مباشرة في هيكل الخزانة:
• تروس AGMA A5 ذات التصميم الهندسي الدقيق: يعتمد نقل الطاقة الداخلي على تروس حلزونية أرضية من الدرجة 5 من DIN. يعمل تصميم رد الفعل العكسي الصغير على التخلص من أنين التروس عالي الصوت والخشخشة الميكانيكية أثناء دورات الضغط شديدة التحمل.
• مراوح تبريد شعاعية منخفضة الطاقة: بدلًا من الشفرات المحورية التقليدية، تعمل مجموعة التبريد الشعاعي الخاصة بنا على تحريك كميات هائلة من الهواء بسرعات دوران أقل، مما يقلل ضوضاء الدوامة الديناميكية الهوائية بما يزيد عن 12 ديسيبل.
• قاعدة عزل الاهتزازات: يتم وضع رأس الضاغط الخالي من الزيت على وسادات تخميد مطاطية متعددة الطبقات للخدمة الشاقة، مما يمنع الطاقة الحركية من الانتقال إلى هياكل أرضية المصنع المحيطة.
• طيف الطاقة: 55 كيلو واط إلى 900 كيلو واط مستمر للخدمة الشاقة.
• السعة الحجمية: 4.2 - 148.5 متر مكعب/دقيقة تسليم حسب اختيار الطراز المحدد.
• معيار ناقل الحركة: AGMA A5 / DIN درجة 5 لقيادة التروس عالية الدقة.
• العزل الصوتي: بطانة إسفنجية صوتية داخلية متعددة السماكة مع هيكل خزانة محكم الإغلاق IP55.
ZR/ZT 55-90 (FF) STD| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 55 -7.5STD | 7.5 | 169.7 | 10.2 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -8.6STD | 8.6 | 156.6 | 9.4 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| زر 55-10STD | 10 | 140.9 | 8.5 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 75 -7.5STD | 7.5 | 224.7 | 13.5 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -8.6STD | 8.6 | 214.9 | 12.9 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| زر 75-10STD | 10 | 205.0 | 12.3 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 90 -7.5STD | 7.5 | 267.2 | 16.0 | 90 | 72 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -8.6STD | 8.6 | 250.9 | 15.1 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| زر 90-10STD | 10 | 236.5 | 14.2 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| زد تي 55 -7.5 إس تي دي | 7.5 | 166.4 | 10.0 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| زد تي 55 -8.6 إس تي دي | 8.6 | 153.2 | 9.2 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| زت 55 -10 إس تي دي | 10 | 137.6 | 8.3 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| زي تي 75 -7.5 إس تي دي | 7.5 | 221.3 | 13.3 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| زي تي 75 -8.6 إس تي دي | 8.6 | 211.6 | 12.7 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| زت 75 -10 إس تي دي | 10 | 201.6 | 12.1 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| زد تي 90 -7.5 إس تي دي | 7.5 | 263.9 | 15.8 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| زد تي 90 -8.6 إس تي دي | 8.6 | 247.5 | 14.9 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| زد تي 90 -10 إس تي دي | 10 | 233.1 | 14.0 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD -8.6 ستد | 8.6 | 74.7-229.4 | 4.5-13.8 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 75 VSD -10.4 ستد | 10.4 | 81.7-202.9 | 4.9-12.2 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 90 VSD -8.6 ستد | 8.6 | 74.1-282.5 | 4.4-16.9 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZR 90 VSD -10.4 ستد | 10.4 | 75.5-250.5 | 4.5-15.0 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZT 75 VSD -8.6 ستد | 8.6 | 71.2-226.0 | 4.3-13.6 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 75 VSD -10.4 ستد | 10.4 | 78.2-199.6 | 4.7-12.0 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 90 VSD -8.6 ستد | 8.6 | 70.6-279.1 | 4.2-16.7 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
| ZT 90 VSD -10.4 ستد | 10.4 | 72.0-247.1 | 4.3-14.8 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
تم قياس شروط الأداء المرجعية للوحدة وفقًا للملحق ج، الإصدار الرابع (2009) من ISO 1217:
· الرطوبة النسبية: 0%
· ضغط المدخل المطلق: 1 بار
· درجة حرارة المدخل: 20 درجة مئوية تم قياس معدل التفريغ (FAD) عند ضغوط التشغيل التالية:
نوع السرعة الثابتة:
· -نوع 7.5 بار: 7 بار
· -8.6 بار نوع : 7 بار
· - نوع 10 بار : 9 بار
نوع VSD:
· -8.6 بار نوع : 7 بار
· -10.4 بار نوع : 9 بار
· (2) مستوى ضغط الصوت للانبعاث المرجح من الفئة (أ) لمحطة العمل (LpWSad). تم القياس وفقًا لمعيار ISO 2151:2004 (باستخدام طريقة مسح شدة الصوت 150 9614/2). عامل التصحيح المُضاف حديثًا هو قيمة غير مؤكدة تمامًا (KpAd)، تتوافق مع رمز الاختبار.
· (3) الوزن مرجعي فقط؛ يجب أن يكون الوزن الفعلي المقدم هو السائد.
ZR/ZT 110-160 (FF) ستد
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 110 -7.5 ستد | 7.5 | 318.2 | 19.1 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -8.6 ستد | 8.6 | 297.5 | 17.8 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| زر 110 -10 ستد | 10 | 277.6 | 16.7 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 132 -7.5 ستد | 7.5 | 362.9 | 21.8 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -8.6 ستد | 8.6 | 338.5 | 20.3 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| زر 132 -10 ستد | 10 | 314.4 | 18.9 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 145 -7.5 ستد | 7.5 | 392.9 | 23.6 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -8.6 ستد | 8.6 | 364.1 | 21.8 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| زر 145 -10 ستد | 10 | 350.8 | 21.0 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 160 -7.5 ستد | 7.5 | 434.0 | 26.0 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -8.6 ستد | 8.6 | 418.3 | 25.1 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| زر 160 -10 ستد | 10 | 399.0 | 23.9 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| زد تي 110 -7.5 ستد | 7.5 | 315.0 | 18.9 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| زت 110 -8.6 ستد | 8.6 | 294.2 | 17.6 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| زت 110 -10 ستد | 10 | 274.3 | 16.5 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| زت 132 -7.5 ستد | 7.5 | 359.6 | 21.6 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| زت 132 -8.6 ستد | 8.6 | 335.3 | 20.1 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| زت 132 -10 ستد | 10 | 311.1 | 18.7 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 145 -7.5 ستد | 7.5 | 389.6 | 23.4 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| زت 145 -8.6 ستد | 8.6 | 360.8 | 21.6 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| زت 145 -10 ستد | 10 | 347.5 | 20.9 | 145 | 79 | 3126 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -7.5 ستد | 7.5 | 430.6 | 25.8 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -8.6 ستد | 8.6 | 414.9 | 24.9 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| زت 160 -10 ستد | 10 | 395.6 | 23.7 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|
| ZR110VSD-8.6 ستد | 8.6 | 100.5-319.3 | 6.0-19.2 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR110VSD-10.4 ستد | 10.4 | 167.1-292.1 | 10.0-17.5 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-8.6 ستد | 8.6 | 107.1-357.1 | 6.5-21.4 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-10.4 ستد | 10.4 | 166.6-331.0 | 10.0-19.9 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 ستد(V1) | 8.6 | 123.3-390.0 | 7.4-23.4 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 ستد(V1) | 10.4 | 166.6-357.8 | 10.0-21.5 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 ستد(V2) | 8.6 | 123.3-411.0 | 7.4-24.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 ستد (V2) | 10.4 | 166.6-377.6 | 10.0-22.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZT110 VSD-8.6 | 8.6 | 99.9-327.6 | 6.0-19.2 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT110 VSD-10.4 | 10.4 | 165.5-291.9 | 9.9-17.5 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-8.6 | 8.6 | 124.8-357.5 | 7.5-21.4 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-10.4 | 10.4 | 164.9-331.2 | 9.9-19.9 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V1) | 8.6 | 143.9-388.8 | 8.6-23.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 ستد(V1) | 10.4 | 164.9-358.2 | 9.9-21.5 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V2) | 8.6 | 146.9-438.2 | 8.8-26.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 ستد(V2) | 10.4 | 164.9-378.1 | 9.9-22.7 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
وفقًا لمعيار ISO 1217 الملحق ج، الإصدار الرابع (2009)، فإن الشروط المرجعية لأداء الوحدة هي كما يلي:
· الرطوبة النسبية: 0%
· ضغط المدخل المطلق: 1 بار
· درجة حرارة المدخل: 20 درجة مئوية
يتم قياس الإزاحة FAD عند ضغوط التشغيل التالية:
نماذج السرعة الثابتة:
-نماذج 7.5 بار: 7 بار
-نماذج 8.6 بار: 7 بار
-نماذج 10 بار: 9 بار
نماذج VSD:
-نماذج 8.6 بار: 7 بار
-نماذج 10.4 بار: 9 بار
(2) مستوى ضغط الصوت للانبعاثات المرجحة من الفئة (أ) لمحطة العمل (LpWSad). تم القياس وفقًا لمعيار ISO 2151:2004 (طريقة مسح شدة الصوت ISO 9614/2). عامل التصحيح المضاف حديثًا KpAd غير مؤكد، ويتوافق مع رمز الاختبار.
(3) V1=380V، V2=400V.
(4) الوزن هو للإشارة فقط؛ يجب أن يسود الوزن الفعلي.
زر/ZT 200-275 (FF)
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| 200 راند -7.5 | 7.5 | 602.3 | 36.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| 200 راند -8.6 | 8.6 | 552.1 | 33.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| 200 راند -10 | 10 | 506.6 | 30.0 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| 250 راند -7.5 | 7.5 | 718.0 | 43.1 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| 250 راند -8.6 | 8.6 | 684.3 | 41.0 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| 250 راند -10 | 10 | 622.8 | 37.4 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| 275 راند -7.5 | 7.5 | 774.4 | 46.5 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| زد 275 -8.6 | 8.6 | 718.0 | 43.1 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| زد 275-10 | 10 | 683.9 | 41.0 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| زر 275-13 | 13 | 561.8 | 33.7 | 275 | 70 | 5250 | 6150 | 5040 | 1662 | 2008 |
| زتي 200 -7.5 | 7.5 | 567.1 | 34.0 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| زتي 200 -8.6 | 8.6 | 519.5 | 31.2 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| زتي 200-10 | 10 | 497.4 | 29.8 | 200 | 78 | 5250 | 6150 | 5040 | 1662 | 2108 |
| زتي 250 -7.5 | 7.5 | 711.5 | 42.7 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| زتي 250 -8.6 | 8.6 | 676.8 | 40.6 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| زتي 250-10 | 10 | 614.3 | 36.9 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| زت 275 -7.5 | 7.5 | 745.4 | 44.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| زت 275 -8.6 | 8.6 | 711.5 | 42.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| زت 275-10 | 10 | 676.4 | 40.6 | 275 | 78 | 6030 | 7080 | 5040 | 1662 | 2108 |
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 250 VSD -8.6 | 8.6 | 242.6-714.4 | 14.6-42.9 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 250 VSD -10.4 | 10.4 | 234.2-640.2 | 14.1-38.4 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -8.6 | 8.6 | 242.6-788.1 | 14.6-47.3 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -10.4 | 10.4 | 234.2-700.0 | 14.1-42.0 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZT250 VSD-8.6 | 8.6 | 238.0-696.9 | 14.3-41.8 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT250 VSD-10.4 | 10.4 | 386.0-633.4 | 23.2-38.0 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT315 VSD-8.6 | 8.6 | 238.0-739.4 | 14.3-44.4 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT315 VSD-10.4 | 10.4 | 386.0-681.0 | 23.2-40.9 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
-الرطوبة النسبية: 0%
-ضغط المدخل المطلق: 1 بار
-درجة حرارة المدخل: 20 درجة مئوية
تم قياس معدل التفريغ (FAD) عند ضغوط التشغيل التالية
نوع السرعة الثابتة:
-نوع 7.5 بار: 7 بار
-8.6 بار نوع: 7 بار
-نوع 10 بار: 9 بار
نوع VSD:
-8.6 بار نوع: 7 بار
-10.4 بار نوع: 9 بار
(2) مستوى ضغط الصوت للانبعاثات المرجحة من الفئة (أ) لمحطة العمل (LpWSad).
تم القياس وفقًا لمعيار ISO 2151:2004 (باستخدام 150 9614/2 (طريقة مسح شدة الصوت).
عامل التصحيح المُضاف حديثًا هو قيمة غير مؤكدة تمامًا (KpAd)، تتوافق مع رمز الاختبار.
(3) الوزن هو للإشارة فقط؛ يجب أن يكون الوزن الفعلي المقدم هو السائد.
300-750 راند
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| 300 راند -7.5 | 7.5 | 774.6 | 46.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| 300 راند -8.6 | 8.6 | 725.7 | 43.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| 300 راند -10 | 10 | 695.1 | 41.7 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| زد 315 -7.5 | 7.5 | 848.0 | 50.9 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| زر 315 -8.6 | 8.6 | 793.1 | 47.6 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| زر 315-10 | 10 | 766.6 | 46.0 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| 355 راند -7.5 | 7.5 | 939.1 | 56.3 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -8.6 | 8.6 | 877.1 | 52.6 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| زر 355-10 | 10 | 839.6 | 50.4 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| 400 راند -7.5 | 7.5 | 1034.2 | 62.1 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| 400 راند -8.6 | 8.6 | 963.9 | 57.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| 400 راند -10 | 10 | 930.5 | 55.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| زر 425 -7.5 | 7.5 | 1143.9 | 68.6 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| زر 425 -8.6 | 8.6 | 1063.1 | 63.8 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| 450 راند -7.5 | 7.5 | 1275.7 | 76.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| 450 راند -8.6 | 8.6 | 1191.8 | 71.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| زر 450-10 | 10 | 1106.3 | 66.3 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| 500 راند -7.5 | 7.5 | 1399.1 | 78.3 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| 500 راند -8.6 | 8.6 | 1305.2 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| 500 راند -10 | 10 | 1217.8 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| 630 زد آر -7.5 | 7.5 | 1715.0 | 102.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| زر 630 -8.6 | 8.6 | 1595.0 | 95.7 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| زر 630-10 | 10 | 1484.1 | 88.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| 750 راند -7.5 | 7.5 | 2046.2 | 122.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| 750 راند -8.6 | 8.6 | 1827.4 | 109.6 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| 750 راند -10 | 10 | 1696.7 | 101.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 |
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 355 VSD -8.6 | 8.6 | 371.2-1037.5 | 22.3-62.2 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 355 VSD -10.4 | 10.4 | 374.4-942.4 | 22.5-56.5 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -8.6 | 8.6 | 371.2-1120.9 | 22.3-67.3 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| زد آر 400 في إس دي -10.4 | 10.4 | 374.4-998.6 | 22.5-59.9 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| زد آر 500 في إس دي -10.4 | 10.4 | 374.4-1177.9 | 22.5-70.7 | 81 | 81 | 9190 | 4075 | 2120 | 2400 | |
| ZR 700 VSD -8.6 | 8.6 | 374.4-2061.8 | 54.9-123.7 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 700 VSD -10.4 | 10.4 | 849.7-1840.5 | 51.0-110.4 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -8.6 | 8.6 | 930.7-2475.4 | 55.8-148.5 | 83 | 83 | 12600 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -10.4 | 10.4 | 864.8-1873.2 | 51.9-112.4 | 83 | 83 | 12600 | 4660 | 2120 | 2470 |
تم قياس شروط الأداء المرجعية للوحدة وفقًا للملحق ج، الإصدار الرابع (2009) من ISO 1217:
· الرطوبة النسبية: 0%
· ضغط المدخل المطلق: 1 بار
· درجة حرارة المدخل: 20 درجة مئوية تم قياس معدل التفريغ (FAD) عند ضغوط التشغيل التالية:
نوع السرعة الثابتة:
· -نوع 7.5 بار: 7 بار
· -8.6 بار نوع : 7 بار
· - نوع 10 بار : 9 بار
نوع VSD:
· -8.6 بار نوع : 7 بار
· -10.4 بار نوع : 9 بار
· (2) مستوى ضغط الصوت للانبعاث المرجح من الفئة (أ) لمحطة العمل (LpWSad). تم القياس وفقًا لمعيار ISO 2151:2004 (باستخدام طريقة مسح شدة الصوت 150 9614/2). عامل التصحيح المُضاف حديثًا هو قيمة غير مؤكدة تمامًا (KpAd)، تتوافق مع رمز الاختبار.
· (3) الوزن مرجعي فقط؛ يجب أن يكون الوزن الفعلي المقدم هو السائد.
زر 200X-400X
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|
| زد آر 200 إكس -7.5 | 7.5 | 623.1 | 37.4 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| زد آر 200 إكس -8.6 | 8.6 | 601.9 | 36.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| زد آر 200 إكس -10 | 10 | 551.7 | 33.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| زد آر 250 إكس -7.5 | 7.5 | 717.7 | 43.1 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| زد آر 250 إكس -8.6 | 8.6 | 683.8 | 41.0 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| زي آر 315 إكس -7.5 | 7.5 | 939.0 | 56.3 | 315 | 76 | 7950 | 3700 | 2120 | 2400 |
| زي آر 355 إكس -7.5 | 7.5 | 1034.2 | 62.1 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X-8.6 | 8.6 | 963.5 | 57.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| زر 355X-10 | 10 | 930.2 | 55.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| زد آر 400 إكس -7.5 | 7.5 | 1143.8 | 68.6 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ZR 400X-8.6 | 8.6 | 1062.7 | 63.8 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|
| زد آر 75 في إس دي+ | 10.4 | 78.8-229.9 | 4.7-13.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| زد آر 90 في إس دي+ | 10.4 | 78.8-283.9 | 4.7-17.0 | 68 | 2500 | 2030 | 1660 | 2000 |
| زر 110 في إس دي+ | 10.4 | 78.8-330.3 | 4.7-19.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| زي آر 132 في إس دي+ | 10.4 | 78.8-384.0 | 4.7-23.0 | 68 | 2500 | 2030 | 1660 | 2000 |
| زد تي 145 في إس دي+ | 10.4 | 78.8-415.2 | 4.7-24.9 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT160 VSD+ | 10.4 | 78.8-468.2 | 4.7-27.1 | 70 | 2500 | 2030 | 1660 | 2000 |
| زي تي 75 في إس دي+ | 10.4 | 78.8-227.4 | 4.7-13.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| زي تي 90 في إس دي+ | 10.4 | 78.8-276.9 | 4.7-16.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| زد تي 110 في إس دي+ | 10.4 | 78.8-323.4 | 4.7-19.4 | 72 | 3150 | 3400 | 1654 | 2000 |
| زد تي 132 في إس دي+ | 10.4 | 78.8-377.5 | 4.7-22.7 | 72 | 3150 | 3400 | 1654 | 2000 |
| زد تي 145 في إس دي+ | 10.4 | 78.8-409.0 | 4.7-24.5 | 74 | 3150 | 3400 | 1654 | 2000 |
| ZT160 VSD+ | 10.4 | 124.7-436.4 | 7.5-26.2 | 74 | 3150 | 3400 | 1654 | 2000 |
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ FF | 10.4 | 78.8-229.9 | 4.7-13.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 90 VSD+FF | 10.4 | 78.8-283.9 | 4.7-17.0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 110 VSD+ FF | 10.4 | 78.8-330.3 | 4.7-19.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 132 VSD+ FF | 10.4 | 78.8-384.0 | 4.7-23.0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 145 VSD+ FF | 10.4 | 78.8-415.2 | 4.7-24.9 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZR 160 VSD+ FF | 10.4 | 78.8-468.2 | 4.7-27.1 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZT 75 VSD+ FF | 10.4 | 78.8-227.4 | 4.7-13.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT90 VSD+ FF | 10.4 | 78.8-276.9 | 4.7-16.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT110 VSD+ FF | 10.4 | 78.8-323.4 | 4.7-19.4 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 132 VSD+ FF | 10.4 | 107.0-377.5 | 6.4-22.7 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 145 VSD+ FF | 10.4 | 118.0-409.0 | 7.1-24.5 | 74 | 3790 | 4085 | 1654 | 2000 |
| ZT 160 VSD+ FF | 10.4 | 124.7-436.4 | 7.5-26.2 | 74 | 3790 | 4085 | 1654 | 2000 |
تم قياس شروط الأداء المرجعية للوحدة وفقًا للملحق ج، الإصدار الرابع (2009) من ISO 1217:
· الرطوبة النسبية: 0%
· ضغط المدخل المطلق: 1 بار
· درجة حرارة المدخل: 20 درجة مئوية تم قياس معدل التفريغ (FAD) عند ضغوط التشغيل التالية:
نوع السرعة الثابتة:
· -نوع 7.5 بار: 7 بار
· -8.6 بار نوع : 7 بار
· - نوع 10 بار : 9 بار
نوع VSD:
· -8.6 بار نوع : 7 بار
· -10.4 بار نوع : 9 بار
· (2) مستوى ضغط الصوت للانبعاث المرجح من الفئة (أ) لمحطة العمل (LpWSad). تم القياس وفقًا لمعيار ISO 2151:2004 (باستخدام طريقة مسح شدة الصوت 150 9614/2). عامل التصحيح المُضاف حديثًا هو قيمة غير مؤكدة تمامًا (KpAd)، تتوافق مع رمز الاختبار.
· (3) الوزن مرجعي فقط؛ يجب أن يكون الوزن الفعلي المقدم هو السائد.
في مصانع التعبئة والتغليف وتصنيع الأثاث الواقعة بالقرب من المناطق التجارية، يشكل التلوث الضوضائي خطرًا قانونيًا مستمرًا. قامت DECHUAN بنشر ضاغط الهواء الخالي من الزيت منخفض الضوضاء بقدرة 55-900 كيلو واط إلى مصنع التعبئة والتغليف عالي الكثافة. ومن خلال استبدال أنظمة المكبس القديمة المهتزة بهذا الهيكل اللولبي العازل للصوت، خفض المصنع مستويات الضوضاء الحدودية للامتثال التام للمعايير المحلية، وتجنب الآلاف من الغرامات التنظيمية المتكررة.
• اختبار غرفة كاتمة للصدى ذات الحمل الكامل: يتم تشغيل الوحدات بقدرة قصوى تبلغ 900 كيلووات في غرف صوتية متخصصة لرسم مخططات صوتية دقيقة عبر جميع الترددات.
• التوازن الديناميكي للدوارات: تتميز الدوارات المطلية الممتازة بالتوازن الديناميكي للتخلص من التذبذبات الدقيقة التي تسبب تآكل المحامل على المدى الطويل والضوضاء الهيكلية.
• شهادة TÜV Class 0 الخالية من الزيت: يؤكد التحليل المعملي الصارم على عدم وجود محتوى زيت في تدفق الهواء المضغوط، مما يضمن وجود غاز نقي إلى جانب التشغيل الهادئ.
ج: لا على الاطلاق. تعتمد التهوية الداخلية على مروحة تبريد شعاعية ذات ضغط ثابت عالي والتي تخلق منطقة ضغط سلبي داخل الخزانة. يتم امتصاص الهواء البارد من خلال قنوات مستهدفة مباشرة عبر المبرد الأولي المصنوع من الفولاذ المقاوم للصدأ ويتم تفريغه لأعلى، مما يحافظ على درجة حرارة داخلية مستقرة حتى في بيئات المصنع المحيطة التي تصل درجة حرارتها إلى 50 درجة مئوية.
ج: غالبًا ما تستخدم وحدات الهواء الصناعية القياسية تروسًا منخفضة الجودة تؤدي إلى حدوث رد فعل عكسي صغير بمرور الوقت، مما يتسبب في صوت ثرثرة معدنية تحت عزم الدوران العالي. تتميز تروسنا من الدرجة 5 من DIN بأسنان محددة بدقة ميكرومتر، مما يضمن الاتصال الشبكي السلس الذي يقلل من صوت الاحتكاك الميكانيكي وفقدان نقل الطاقة.
ج: نعم. نظرًا لأن البطانة الصوتية الهيكلية تمتص رنين الهواء عالي ومتوسط التردد، فإن شكل الديسيبل الخارجي أقل بكثير من الآلات القياسية ذات الإطار المفتوح. وهذا يسمح للمصانع بالتخلص من تشغيل الأنابيب الطويلة والمكلفة عن طريق وضع ضاغط الهواء منخفض الضوضاء والخالي من الزيت بقدرة 55-900 كيلو واط بالقرب من خط الإنتاج الفعلي.
حقوق الطبع والنشر © 2025 Dechuan Compressor (Shanghai) Co., Ltd. جميع الحقوق محفوظة.
