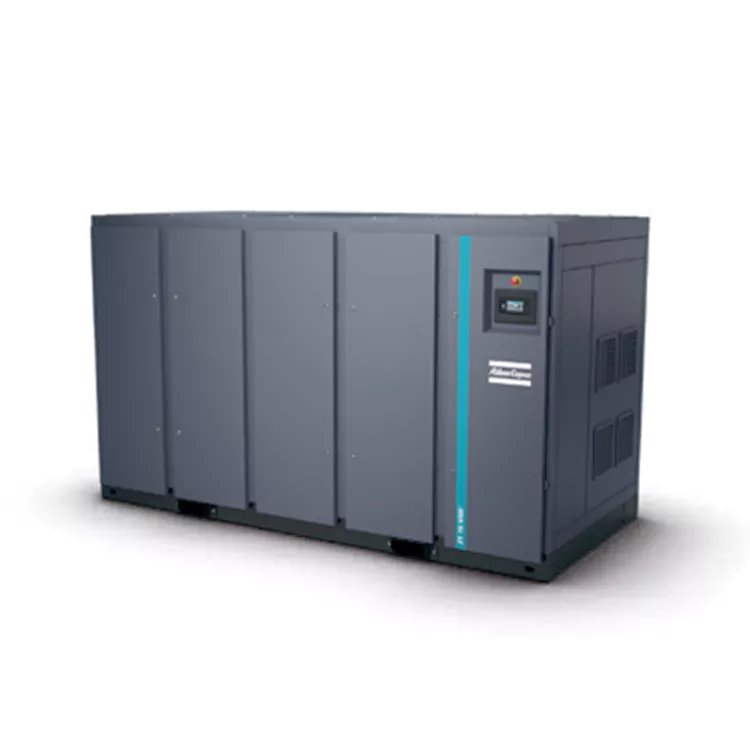

توفر DECHUAN ضاغط الهواء اللولبي الخالي من الزيت ثنائي المحرك VSD عالي الجودة للمشتريات بالجملة العالمية. تتميز هذه الماكينة بمحركين مغناطيسيين دائمين مستقلين، مما يعمل على تحسين استخدام الطاقة عبر نوبات التصنيع المتغيرة.
لخفض فواتير الكهرباء في المصنع، يوفر الطلب من موردي ضواغط الهواء اللولبية الخالية من الزيت VSD ذات المحرك المزدوج في الصين عائدًا فوريًا على الاستثمار. يعمل تصميم المغناطيس الدائم المزدوج من DECHUAN على التخلص من خسائر الاقتران الميكانيكية التقليدية ويسمح بتعديلات تدفق واسعة النطاق من 20% إلى 100%، مما يطابق أحمال الأدوات المتقلبة بدقة.
تستخدم ضواغط الدفع التقليدية ذات التردد المتغير محركًا واحدًا لتشغيل كل من الدوارات اللولبية ذات الضغط العالي والضغط المنخفض عبر آلية تروس مشتركة. وهذا يسبب خسائر ميكانيكية عند التشغيل بسرعات منخفضة. يستخدم ضاغط الهواء بنية مقسمة فائقة:
• محركات مغناطيسية دائمة IE5 مستقلة: يتم تشغيل مراحل الضاغط ذات الضغط المنخفض والضغط العالي بواسطة محركات مغناطيسية دائمة منفصلة ومخصصة IP66. تعمل كل مرحلة بالسرعة المثالية الخاصة بها.
• نطاق تنظيم التدفق الواسع: تحقق محولات التردد المخصصة لدينا تعديلًا ثابتًا للتدفق بين 20% و100%، مما يزيل تمامًا "نوافذ السرعة" المقيدة الموجودة في الأنظمة ذات المحرك الفردي المنخفض.
• عدم وجود ضغط زائد عن الحد: يحافظ النظام على تقلبات ضغط الخط بشكل صارم ضمن 0.10 بار، مما يمنع هدر الطاقة المرتبط بالضغط الزائد على شبكة المصنع.
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 55 -7.5STD | 7.5 | 169.7 | 10.2 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -8.6STD | 8.6 | 156.6 | 9.4 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| زر 55-10STD | 10 | 140.9 | 8.5 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 75 -7.5STD | 7.5 | 224.7 | 13.5 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -8.6STD | 8.6 | 214.9 | 12.9 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| زر 75-10STD | 10 | 205.0 | 12.3 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 90 -7.5STD | 7.5 | 267.2 | 16.0 | 90 | 72 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -8.6STD | 8.6 | 250.9 | 15.1 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| زر 90-10STD | 10 | 236.5 | 14.2 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| زد تي 55 -7.5 إس تي دي | 7.5 | 166.4 | 10.0 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| زد تي 55 -8.6 إس تي دي | 8.6 | 153.2 | 9.2 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| زت 55 -10 إس تي دي | 10 | 137.6 | 8.3 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| زي تي 75 -7.5 إس تي دي | 7.5 | 221.3 | 13.3 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| زي تي 75 -8.6 إس تي دي | 8.6 | 211.6 | 12.7 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| زت 75 -10 إس تي دي | 10 | 201.6 | 12.1 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| زد تي 90 -7.5 إس تي دي | 7.5 | 263.9 | 15.8 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| زد تي 90 -8.6 إس تي دي | 8.6 | 247.5 | 14.9 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| زد تي 90 -10 إس تي دي | 10 | 233.1 | 14.0 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
ZR/ZT 75-90 VSD (FF) STD
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD -8.6 ستد | 8.6 | 74.7-229.4 | 4.5-13.8 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 75 VSD -10.4 ستد | 10.4 | 81.7-202.9 | 4.9-12.2 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 90 VSD -8.6 ستد | 8.6 | 74.1-282.5 | 4.4-16.9 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZR 90 VSD -10.4 ستد | 10.4 | 75.5-250.5 | 4.5-15.0 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZT 75 VSD -8.6 ستد | 8.6 | 71.2-226.0 | 4.3-13.6 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 75 VSD -10.4 ستد | 10.4 | 78.2-199.6 | 4.7-12.0 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 90 VSD -8.6 ستد | 8.6 | 70.6-279.1 | 4.2-16.7 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
| ZT 90 VSD -10.4 ستد | 10.4 | 72.0-247.1 | 4.3-14.8 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
تم قياس شروط الأداء المرجعية للوحدة وفقًا للملحق ج، الإصدار الرابع (2009) من ISO 1217:
· الرطوبة النسبية: 0%
· ضغط المدخل المطلق: 1 بار
· درجة حرارة المدخل: 20 درجة مئوية تم قياس معدل التفريغ (FAD) عند ضغوط التشغيل التالية:
نوع السرعة الثابتة:
· -نوع 7.5 بار: 7 بار
· -8.6 بار نوع : 7 بار
· - نوع 10 بار : 9 بار
نوع VSD:
· -8.6 بار نوع : 7 بار
· -10.4 بار نوع : 9 بار
· (2) مستوى ضغط الصوت للانبعاث المرجح من الفئة (أ) لمحطة العمل (LpWSad). تم القياس وفقًا لمعيار ISO 2151:2004 (باستخدام طريقة مسح شدة الصوت 150 9614/2). عامل التصحيح المُضاف حديثًا هو قيمة غير مؤكدة تمامًا (KpAd)، تتوافق مع رمز الاختبار.
· (3) الوزن مرجعي فقط؛ يجب أن يكون الوزن الفعلي المقدم هو السائد.
ZR/ZT 110-160 (FF) ستد
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 110 -7.5 ستد | 7.5 | 318.2 | 19.1 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -8.6 ستد | 8.6 | 297.5 | 17.8 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| زر 110 -10 ستد | 10 | 277.6 | 16.7 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 132 -7.5 ستد | 7.5 | 362.9 | 21.8 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -8.6 ستد | 8.6 | 338.5 | 20.3 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| زر 132 -10 ستد | 10 | 314.4 | 18.9 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 145 -7.5 ستد | 7.5 | 392.9 | 23.6 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -8.6 ستد | 8.6 | 364.1 | 21.8 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| زر 145 -10 ستد | 10 | 350.8 | 21.0 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 160 -7.5 ستد | 7.5 | 434.0 | 26.0 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -8.6 ستد | 8.6 | 418.3 | 25.1 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| زر 160 -10 ستد | 10 | 399.0 | 23.9 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| زد تي 110 -7.5 ستد | 7.5 | 315.0 | 18.9 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| زت 110 -8.6 ستد | 8.6 | 294.2 | 17.6 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| زت 110 -10 ستد | 10 | 274.3 | 16.5 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| زت 132 -7.5 ستد | 7.5 | 359.6 | 21.6 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| زت 132 -8.6 ستد | 8.6 | 335.3 | 20.1 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| زت 132 -10 ستد | 10 | 311.1 | 18.7 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 145 -7.5 ستد | 7.5 | 389.6 | 23.4 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| زت 145 -8.6 ستد | 8.6 | 360.8 | 21.6 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| زت 145 -10 ستد | 10 | 347.5 | 20.9 | 145 | 79 | 3126 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -7.5 ستد | 7.5 | 430.6 | 25.8 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -8.6 ستد | 8.6 | 414.9 | 24.9 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| زت 160 -10 ستد | 10 | 395.6 | 23.7 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
ZR/ZT 110-160 VSD (FF) ستد
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|
| ZR110VSD-8.6 ستد | 8.6 | 100.5-319.3 | 6.0-19.2 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR110VSD-10.4 ستد | 10.4 | 167.1-292.1 | 10.0-17.5 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-8.6 ستد | 8.6 | 107.1-357.1 | 6.5-21.4 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-10.4 ستد | 10.4 | 166.6-331.0 | 10.0-19.9 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 ستد(V1) | 8.6 | 123.3-390.0 | 7.4-23.4 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 ستد(V1) | 10.4 | 166.6-357.8 | 10.0-21.5 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 ستد(V2) | 8.6 | 123.3-411.0 | 7.4-24.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 ستد (V2) | 10.4 | 166.6-377.6 | 10.0-22.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZT110 VSD-8.6 | 8.6 | 99.9-327.6 | 6.0-19.2 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT110 VSD-10.4 | 10.4 | 165.5-291.9 | 9.9-17.5 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-8.6 | 8.6 | 124.8-357.5 | 7.5-21.4 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-10.4 | 10.4 | 164.9-331.2 | 9.9-19.9 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V1) | 8.6 | 143.9-388.8 | 8.6-23.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 ستد(V1) | 10.4 | 164.9-358.2 | 9.9-21.5 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V2) | 8.6 | 146.9-438.2 | 8.8-26.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 ستد(V2) | 10.4 | 164.9-378.1 | 9.9-22.7 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
وفقًا لمعيار ISO 1217 الملحق ج، الإصدار الرابع (2009)، فإن الشروط المرجعية لأداء الوحدة هي كما يلي:
· الرطوبة النسبية: 0%
· ضغط المدخل المطلق: 1 بار
· درجة حرارة المدخل: 20 درجة مئوية
يتم قياس الإزاحة FAD عند ضغوط التشغيل التالية:
نماذج السرعة الثابتة:
-نماذج 7.5 بار: 7 بار
-نماذج 8.6 بار: 7 بار
-نماذج 10 بار: 9 بار
نماذج VSD:
-نماذج 8.6 بار: 7 بار
-نماذج 10.4 بار: 9 بار
(2) مستوى ضغط الصوت للانبعاثات المرجحة من الفئة (أ) لمحطة العمل (LpWSad). تم القياس وفقًا لمعيار ISO 2151:2004 (طريقة مسح شدة الصوت ISO 9614/2). عامل التصحيح المضاف حديثًا KpAd غير مؤكد، ويتوافق مع رمز الاختبار.
(3) V1=380V، V2=400V.
(4) الوزن هو للإشارة فقط؛ يجب أن يسود الوزن الفعلي.
زر/ZT 200-275 (FF)
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| 200 راند -7.5 | 7.5 | 602.3 | 36.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| 200 راند -8.6 | 8.6 | 552.1 | 33.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| 200 راند -10 | 10 | 506.6 | 30.0 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| 250 راند -7.5 | 7.5 | 718.0 | 43.1 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| 250 راند -8.6 | 8.6 | 684.3 | 41.0 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| 250 راند -10 | 10 | 622.8 | 37.4 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| 275 راند -7.5 | 7.5 | 774.4 | 46.5 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| زد 275 -8.6 | 8.6 | 718.0 | 43.1 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| زد 275-10 | 10 | 683.9 | 41.0 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| زر 275-13 | 13 | 561.8 | 33.7 | 275 | 70 | 5250 | 6150 | 5040 | 1662 | 2008 |
| زتي 200 -7.5 | 7.5 | 567.1 | 34.0 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| زتي 200 -8.6 | 8.6 | 519.5 | 31.2 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| زتي 200-10 | 10 | 497.4 | 29.8 | 200 | 78 | 5250 | 6150 | 5040 | 1662 | 2108 |
| زتي 250 -7.5 | 7.5 | 711.5 | 42.7 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| زتي 250 -8.6 | 8.6 | 676.8 | 40.6 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| زتي 250-10 | 10 | 614.3 | 36.9 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| زت 275 -7.5 | 7.5 | 745.4 | 44.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| زت 275 -8.6 | 8.6 | 711.5 | 42.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| زت 275-10 | 10 | 676.4 | 40.6 | 275 | 78 | 6030 | 7080 | 5040 | 1662 | 2108 |
زر/ZT 250-315 فسد (FF)
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 250 VSD -8.6 | 8.6 | 242.6-714.4 | 14.6-42.9 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 250 VSD -10.4 | 10.4 | 234.2-640.2 | 14.1-38.4 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -8.6 | 8.6 | 242.6-788.1 | 14.6-47.3 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -10.4 | 10.4 | 234.2-700.0 | 14.1-42.0 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZT250 VSD-8.6 | 8.6 | 238.0-696.9 | 14.3-41.8 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT250 VSD-10.4 | 10.4 | 386.0-633.4 | 23.2-38.0 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT315 VSD-8.6 | 8.6 | 238.0-739.4 | 14.3-44.4 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT315 VSD-10.4 | 10.4 | 386.0-681.0 | 23.2-40.9 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
-الرطوبة النسبية: 0%
-ضغط المدخل المطلق: 1 بار
-درجة حرارة المدخل: 20 درجة مئوية
تم قياس معدل التفريغ (FAD) عند ضغوط التشغيل التالية
نوع السرعة الثابتة:
-نوع 7.5 بار: 7 بار
-8.6 بار نوع: 7 بار
-نوع 10 بار: 9 بار
نوع VSD:
-8.6 بار نوع: 7 بار
-10.4 بار نوع: 9 بار
(2) مستوى ضغط الصوت للانبعاثات المرجحة من الفئة (أ) لمحطة العمل (LpWSad).
تم القياس وفقًا لمعيار ISO 2151:2004 (باستخدام 150 9614/2 (طريقة مسح شدة الصوت).
عامل التصحيح المُضاف حديثًا هو قيمة غير مؤكدة تمامًا (KpAd)، تتوافق مع رمز الاختبار.
(3) الوزن هو للإشارة فقط؛ يجب أن يكون الوزن الفعلي المقدم هو السائد.
300-750 راند
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| 300 راند -7.5 | 7.5 | 774.6 | 46.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| 300 راند -8.6 | 8.6 | 725.7 | 43.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| 300 راند -10 | 10 | 695.1 | 41.7 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| زد 315 -7.5 | 7.5 | 848.0 | 50.9 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| زر 315 -8.6 | 8.6 | 793.1 | 47.6 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| زر 315-10 | 10 | 766.6 | 46.0 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| 355 راند -7.5 | 7.5 | 939.1 | 56.3 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -8.6 | 8.6 | 877.1 | 52.6 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| زر 355-10 | 10 | 839.6 | 50.4 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| 400 راند -7.5 | 7.5 | 1034.2 | 62.1 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| 400 راند -8.6 | 8.6 | 963.9 | 57.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| 400 راند -10 | 10 | 930.5 | 55.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| زر 425 -7.5 | 7.5 | 1143.9 | 68.6 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| زر 425 -8.6 | 8.6 | 1063.1 | 63.8 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| 450 راند -7.5 | 7.5 | 1275.7 | 76.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| 450 راند -8.6 | 8.6 | 1191.8 | 71.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| زر 450-10 | 10 | 1106.3 | 66.3 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| 500 راند -7.5 | 7.5 | 1399.1 | 78.3 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| 500 راند -8.6 | 8.6 | 1305.2 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| 500 راند -10 | 10 | 1217.8 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| 630 زد آر -7.5 | 7.5 | 1715.0 | 102.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| زر 630 -8.6 | 8.6 | 1595.0 | 95.7 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| زر 630-10 | 10 | 1484.1 | 88.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| 750 راند -7.5 | 7.5 | 2046.2 | 122.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| 750 راند -8.6 | 8.6 | 1827.4 | 109.6 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| 750 راند -10 | 10 | 1696.7 | 101.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 |
زر 355-900VSD
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 355 VSD -8.6 | 8.6 | 371.2-1037.5 | 22.3-62.2 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 355 VSD -10.4 | 10.4 | 374.4-942.4 | 22.5-56.5 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -8.6 | 8.6 | 371.2-1120.9 | 22.3-67.3 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| زد آر 400 في إس دي -10.4 | 10.4 | 374.4-998.6 | 22.5-59.9 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| زد آر 500 في إس دي -10.4 | 10.4 | 374.4-1177.9 | 22.5-70.7 | 81 | 81 | 9190 | 4075 | 2120 | 2400 | |
| ZR 700 VSD -8.6 | 8.6 | 374.4-2061.8 | 54.9-123.7 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 700 VSD -10.4 | 10.4 | 849.7-1840.5 | 51.0-110.4 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -8.6 | 8.6 | 930.7-2475.4 | 55.8-148.5 | 83 | 83 | 12600 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -10.4 | 10.4 | 864.8-1873.2 | 51.9-112.4 | 83 | 83 | 12600 | 4660 | 2120 | 2470 |
تم قياس شروط الأداء المرجعية للوحدة وفقًا للملحق ج، الإصدار الرابع (2009) من ISO 1217:
· الرطوبة النسبية: 0%
· ضغط المدخل المطلق: 1 بار
· درجة حرارة المدخل: 20 درجة مئوية تم قياس معدل التفريغ (FAD) عند ضغوط التشغيل التالية:
نوع السرعة الثابتة:
· -نوع 7.5 بار: 7 بار
· -8.6 بار نوع : 7 بار
· - نوع 10 بار : 9 بار
نوع VSD:
· -8.6 بار نوع : 7 بار
· -10.4 بار نوع : 9 بار
· (2) مستوى ضغط الصوت للانبعاث المرجح من الفئة (أ) لمحطة العمل (LpWSad). تم القياس وفقًا لمعيار ISO 2151:2004 (باستخدام طريقة مسح شدة الصوت 150 9614/2). عامل التصحيح المُضاف حديثًا هو قيمة غير مؤكدة تمامًا (KpAd)، تتوافق مع رمز الاختبار.
· (3) الوزن مرجعي فقط؛ يجب أن يكون الوزن الفعلي المقدم هو السائد.
زر 200X-400X
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|
| زد آر 200 إكس -7.5 | 7.5 | 623.1 | 37.4 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| زد آر 200 إكس -8.6 | 8.6 | 601.9 | 36.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| زد آر 200 إكس -10 | 10 | 551.7 | 33.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| زد آر 250 إكس -7.5 | 7.5 | 717.7 | 43.1 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| زد آر 250 إكس -8.6 | 8.6 | 683.8 | 41.0 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| زي آر 315 إكس -7.5 | 7.5 | 939.0 | 56.3 | 315 | 76 | 7950 | 3700 | 2120 | 2400 |
| زي آر 355 إكس -7.5 | 7.5 | 1034.2 | 62.1 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X-8.6 | 8.6 | 963.5 | 57.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| زر 355X-10 | 10 | 930.2 | 55.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| زد آر 400 إكس -7.5 | 7.5 | 1143.8 | 68.6 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ZR 400X-8.6 | 8.6 | 1062.7 | 63.8 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
زر/زد تي 75-160 في إس دي+
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|
| زد آر 75 في إس دي+ | 10.4 | 78.8-229.9 | 4.7-13.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| زد آر 90 في إس دي+ | 10.4 | 78.8-283.9 | 4.7-17.0 | 68 | 2500 | 2030 | 1660 | 2000 |
| زر 110 في إس دي+ | 10.4 | 78.8-330.3 | 4.7-19.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| زي آر 132 في إس دي+ | 10.4 | 78.8-384.0 | 4.7-23.0 | 68 | 2500 | 2030 | 1660 | 2000 |
| زد تي 145 في إس دي+ | 10.4 | 78.8-415.2 | 4.7-24.9 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT160 VSD+ | 10.4 | 78.8-468.2 | 4.7-27.1 | 70 | 2500 | 2030 | 1660 | 2000 |
| زي تي 75 في إس دي+ | 10.4 | 78.8-227.4 | 4.7-13.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| زي تي 90 في إس دي+ | 10.4 | 78.8-276.9 | 4.7-16.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| زد تي 110 في إس دي+ | 10.4 | 78.8-323.4 | 4.7-19.4 | 72 | 3150 | 3400 | 1654 | 2000 |
| زد تي 132 في إس دي+ | 10.4 | 78.8-377.5 | 4.7-22.7 | 72 | 3150 | 3400 | 1654 | 2000 |
| زد تي 145 في إس دي+ | 10.4 | 78.8-409.0 | 4.7-24.5 | 74 | 3150 | 3400 | 1654 | 2000 |
| ZT160 VSD+ | 10.4 | 124.7-436.4 | 7.5-26.2 | 74 | 3150 | 3400 | 1654 | 2000 |
زر/زد تي 75-160 في إس دي+ FF
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ FF | 10.4 | 78.8-229.9 | 4.7-13.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 90 VSD+FF | 10.4 | 78.8-283.9 | 4.7-17.0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 110 VSD+ FF | 10.4 | 78.8-330.3 | 4.7-19.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 132 VSD+ FF | 10.4 | 78.8-384.0 | 4.7-23.0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 145 VSD+ FF | 10.4 | 78.8-415.2 | 4.7-24.9 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZR 160 VSD+ FF | 10.4 | 78.8-468.2 | 4.7-27.1 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZT 75 VSD+ FF | 10.4 | 78.8-227.4 | 4.7-13.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT90 VSD+ FF | 10.4 | 78.8-276.9 | 4.7-16.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT110 VSD+ FF | 10.4 | 78.8-323.4 | 4.7-19.4 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 132 VSD+ FF | 10.4 | 107.0-377.5 | 6.4-22.7 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 145 VSD+ FF | 10.4 | 118.0-409.0 | 7.1-24.5 | 74 | 3790 | 4085 | 1654 | 2000 |
| ZT 160 VSD+ FF | 10.4 | 124.7-436.4 | 7.5-26.2 | 74 | 3790 | 4085 | 1654 | 2000 |
تم قياس شروط الأداء المرجعية للوحدة وفقًا للملحق ج، الإصدار الرابع (2009) من ISO 1217:
· الرطوبة النسبية: 0%
· ضغط المدخل المطلق: 1 بار
· درجة حرارة المدخل: 20 درجة مئوية تم قياس معدل التفريغ (FAD) عند ضغوط التشغيل التالية:
نوع السرعة الثابتة:
· -نوع 7.5 بار: 7 بار
· -8.6 بار نوع : 7 بار
· - نوع 10 بار : 9 بار
نوع VSD:
· -8.6 بار نوع : 7 بار
· -10.4 بار نوع : 9 بار
· (2) مستوى ضغط الصوت للانبعاث المرجح من الفئة (أ) لمحطة العمل (LpWSad). تم القياس وفقًا لمعيار ISO 2151:2004 (باستخدام طريقة مسح شدة الصوت 150 9614/2). عامل التصحيح المُضاف حديثًا هو قيمة غير مؤكدة تمامًا (KpAd)، تتوافق مع رمز الاختبار.
· (3) الوزن مرجعي فقط؛ يجب أن يكون الوزن الفعلي المقدم هو السائد.
تعمل الضواغط التقليدية ذات السرعة الثابتة بسحب كهربائي كامل حتى عندما تتطلب أدوات المصنع إخراج هواء بنسبة 40% فقط. يتم ببساطة تنفيس الهواء المضغوط الزائد إلى الغلاف الجوي أو يتم إهداره أثناء دورات التفريغ الطويلة وغير الفعالة حيث يدور المحرك دون القيام بعمل مفيد.
يأتي كل ضاغط هواء حلزوني خالي من الزيت ثنائي المحرك VSD مدمجًا مع مركز الإدارة عن بعد لإنترنت الأشياء (IoT). يمكن لمهندسي المصنع التحقق بشكل آمن من سرعات المحرك وسحب الطاقة وتنبيهات الخدمة من أي جهاز كمبيوتر أو جهاز محمول معتمد. تسمح هذه الشفافية لفرق الصيانة بالتحقق من التوفير الدقيق للطاقة أسبوعًا تلو الآخر.
تستخدم مصانع النسيج آلات نسج مستمرة حيث يتطلب شد الخيوط ضغط هواء ثابتًا، لكن الحجم الدقيق المطلوب يتغير باستمرار مع دورة النول. قامت شركة DECHUAN بتركيب ضاغط في أحد مصانع النسيج الكبرى. قام نظام المغناطيس الدائم المزدوج IE5 بتتبع التحولات الديناميكية للطاحونة على الفور، مع الحفاظ على ضغط الخط ثابتًا في حدود 0.10 بار وخفض فواتير طاقة الضاغط الشهرية للمنشأة بنسبة 35%.
ج: لا، تتميز جميع خزانات DECHUAN VSD بمرشحات توافقية مدمجة ودرع. وهي معتمدة بالكامل لضمان عدم تشويه إلكترونيات الضاغط لخطوط الطاقة المحلية أو التأثير على معدات التصنيع الآلية الحساسة.
ج: لا. تستخدم محركات المغناطيس الدائم IE5 المصممة خصيصًا لدينا مبيت محمل مغلق تمامًا ومشحم بالزيت ومتكامل مباشرةً مع نظام التشحيم المركزي للضاغط. يحجب هذا التصميم الأوساخ والرطوبة المحيطة مع التخلص من جداول التشحيم اليدوية.
ج: يضمن تصنيف IP66 الختم الكامل ضد الغبار الثقيل والألياف ونفاثات الماء عالية الضغط. يتيح ذلك للمحركات ذات المغناطيس الدائم العمل بشكل موثوق في بيئات النسيج الرطبة والثقيلة بالوبر دون حدوث ماس كهربائي داخلي.
حقوق الطبع والنشر © 2025 Dechuan Compressor (Shanghai) Co., Ltd. جميع الحقوق محفوظة.
