وصف المنتج

بالنسبة للعمليات المستمرة التي تتطلب موثوقية لا تنضب، فإن شراء الضاغط المحقون بزيت المحرك ذو الكفاءة العالية IE4 الصيني من DECHUAN يوفر حلاً ميكانيكيًا مثاليًا. تم تصميم محرك IE4 باستخدام مواد دائمة ذات نفاذية مغناطيسية عالية، ويعمل بانبعاثات حرارية أقل بكثير من البدائل القياسية، مما يرفع معدلات تدفق المصنع (FAD) بمتوسط 6.9% مع الحفاظ على متطلبات الطاقة المحددة منخفضة.

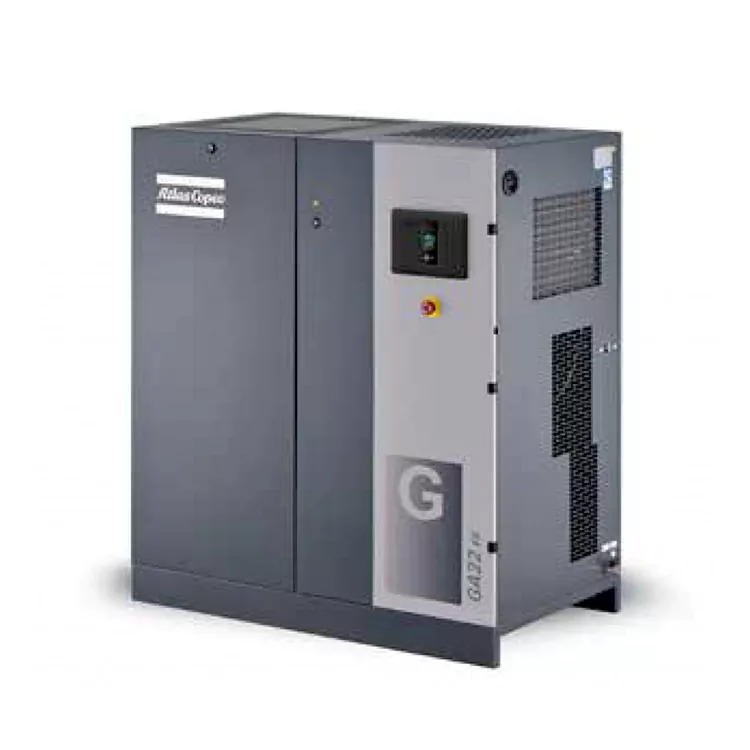

IE4 Efficiency Motor Oil-Injected Compressor

الميزات الهندسية الأساسية لسلسلة IE4

1. مجموعة محرك التروس المباشر: تزيل أحمال التوتر وفقدان الطاقة الشائعة في تكوينات الحزام، مما يوفر كفاءة نقل بنسبة 99%.

2. تبريد خزانة التحكم القسري: يتميز بتوجيه هواء مستقل لخفض درجة الحرارة المحيطة حول المرحلات الكهربائية المهمة، مما يضاعف عمرها التشغيلي.

3. طرف هواء عالي الأداء: يوفر الملف الدوار اللولبي المتخصص خلوصًا محكمًا، مما يمنع انزلاق تدفق الهواء الداخلي.

لماذا تعتبر درجة كفاءة المحرك الخاص بك مهمة بالنسبة للتكاليف طويلة المدى؟

في مصنع نموذجي عالي الخدمة، يأتي أكثر من 80% من إجمالي تكلفة عمر ضاغط الهواء من الكهرباء التي يستهلكها، بدلاً من سعر الشراء الأولي. إن تشغيل محركات IE2 منخفضة المستوى أو محركات IE3 القياسية يعني أن منشأتك تخسر آلاف الدولارات كل عام بسبب خسائر النحاس الداخلية ومقاومة الرياح وتبديد الحرارة.

يعمل الضاغط المحقن بالزيت ذو الكفاءة IE4 المتخصص لدينا على إصلاح هذه المشكلة الباهظة الثمن. إن دمج محرك IE4 فائق الجودة يعني أن الوحدة تقوم بتحويل الطاقة الكهربائية إلى قوة ميكانيكية بأقل قدر من الخسارة. نظرًا لأن المحرك يظل أكثر برودة أثناء التشغيل، يتم إبطاء تحلل شحم المحمل بشكل كبير، مما يؤدي فعليًا إلى القضاء على احتراق الملفات الشائعة وفشل المحامل غير المتوقع الذي يوقف خطوط المصنع.

كفاءة الطاقة والمعايير الفنية

يتيح دمج تقنية المحرك فائقة الجودة للضاغط المحقون بزيت محرك IE4 Efficiency أن يحافظ على أعلى كفاءة حتى عند الأحمال الجزئية، مما يقلل تكاليف التشغيل الإجمالية بشكل كبير.

المعلمات الفنية لسلسلة GA

نموذج	أقصى ضغط العمل (ه)	أقصى ضغط العمل رطل لكل بوصة مربعة	تدفق FAD لتر/ثانية	تدفق FAD م³/دقيقة	تدفق FAD CFM	قوة المحرك كيلوواط	قوة المحرك حصان	مستوى الضوضاء ديسيبل (أ)	الوزن القياسي كجم	الوزن القياسي رطل	الوزن الأداء الكامل كجم	الوزن رطل الأداء الكامل	حجم المخرج
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	جي1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	جي1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	جي1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	جي1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	جي1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	جي1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	جي1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	جي1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	جي1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	جي1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	جي1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	جي1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	جي1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	جي1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	جي1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	جي1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	جي1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	جي1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	جي1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	جي1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	جي1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	جي1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	جي1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	جي1*

تم اختبار معلمات أداء الوحدة وفقًا لمعيار ISO 1217، Ed.3، الملحق C-1996 يتوافق مستوى الضوضاء مع ISO 2151 / Pneurop / CagiPN8NTC2

شروط الاختبار المرجعي:

· ضغط المدخل المطلق: 1 بار

· درجة حرارة مدخل الهواء: 20 درجة مئوية. نقطة تكاثف ضغط المجفف المدمج لـ GA 11-26: 5 درجات مئوية

يتم قياس تدفق FAD تحت ضغوط التشغيل أدناه:

· نماذج 7.5 بار تم اختبارها عند 7 بار

· نماذج 8.5 بار تم اختبارها عند 8 بار

· نماذج 10.5 بار تم اختبارها عند 10 بار

· تم اختبار نماذج 13 بار عند 12.5 بار

جدول بيانات نماذج المجفف المتكامل GA11/15/18/22/26*/30

نموذج	أقصى ضغط العمل - شريط قياسي (ه)	الحد الأقصى لضغط العمل-قياسي psig	الحد الأقصى لضغط العمل - شريط الأداء الكامل (هـ)	الحد الأقصى لضغط العمل-الأداء الكامل psig	تدفق FAD لتر/ثانية	تدفق FAD م³/دقيقة	تدفق FAD CFM	قوة المحرك كيلوواط	قوة المحرك حصان	مستوى الضوضاء ديسيبل (أ)	الوزن القياسي كجم	الوزن الأداء الكامل كجم	حجم المخرج
جي ايه 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	جي1*
جي ايه 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	جي1*
جي ايه 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	جي1*
جي ايه 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	جي1*
جورجيا 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	جي1*
جورجيا 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	جي1*
جورجيا 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	جي1*
جورجيا 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	جي1*
جي ايه 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	جي1*
جي ايه 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	جي1*
جي ايه 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	جي1*
جي ايه 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	جي1*
جي ايه 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	جي1*
جي ايه 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	جي1*
جي ايه 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	جي1*
جي ايه 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	جي1*
جي ايه 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	جي1*
جي ايه 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	جي1*
جي ايه 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	جي1*
جي ايه 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	جي1*
جي ايه 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	جي1*
جي ايه 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	جي1*
جي ايه 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	جي1*
جي ايه 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	جي1*

IE4 Efficiency Motor Oil-Injected Compressor

تم اختبار معلمات أداء الوحدة وفقًا لمعيار ISO 1217، Ed.3، الملحق C-1996. يتوافق مستوى الضوضاء مع ISO 2151 / Pneurop / CagiPN8NTC2

شروط الاختبار المرجعي:

· ضغط المدخل المطلق: 1 بار

· درجة حرارة مدخل الهواء: 20 درجة مئوية. نقطة تكاثف ضغط المجفف المدمج لـ GA 11*-30: 2 درجة مئوية ~ 3 درجات مئوية

يتم قياس تدفق FAD تحت ضغوط التشغيل أدناه:

· نماذج 7.5 بار تم اختبارها عند 7 بار

· نماذج 8.5 بار تم اختبارها عند 8 بار

· نماذج 10.5 بار تم اختبارها عند 10 بار

· تم اختبار نماذج 13 بار عند 12.5 بار

IE4 Efficiency Motor Oil-Injected Compressor

أداء صناعي مثبت: تصنيع الصلب والآلات

في بيئات تصنيع الأجهزة الثقيلة والصلب، يؤدي الغبار المعدني المحمول بالهواء والظروف الحرارية العالية إلى تآكل محركات الضاغط القياسية بسرعة. قامت إحدى الشركات المصنعة للأجهزة الكبيرة في مقاطعة تشجيانغ باستبدال إعداداتها القديمة التي تعمل بالحزام بثلاث من وحدات الضاغط المحقون بزيت محرك IE4 Efficiency لتشغيل مكابس الختم المستمرة للخدمة الشاقة.

وكانت النتائج فورية. سجلت المحطة انخفاضًا متوسطًا في متطلبات الطاقة المحددة (SER) بنسبة 3.3%. بالإضافة إلى ذلك، بفضل الهيكل المصنف IP55 ومحامل المحرك المشحمة مدى الحياة، سجلت هذه الماكينات أكثر من 8000 ساعة من التشغيل المستمر دون الحاجة إلى إيقاف تشغيل التشحيم اليدوي مرة واحدة، مما يوفر ساعات من أعمال الصيانة المجدولة.

الأسئلة الشائعة ذات النية العالية

س: كيف تحمي حاوية IP55 المحرك في بيئات الغبار الثقيل مثل مصانع الصلب؟

ج: تصنيف IP55 يعني أن إطار المحرك محمي تمامًا ضد دخول الغبار الضار ورذاذ الماء منخفض الضغط من أي اتجاه، مما يمنع الحبيبات الموصلة من الاستقرار على اللفات الداخلية.

س: ما هو الفاصل الزمني المقدر لاستبدال مجموعة محرك التروس؟

ج: على عكس الأحزمة التي تتطلب الاستبدال كل بضعة آلاف من الساعات، تم تصميم نظام محرك التروس المزدوج المباشر للخدمة الشاقة الخاص بنا ليتناسب مع العمر التشغيلي الكامل لنهاية هواء الضاغط، مما يتطلب فقط تغييرات منتظمة في سائل تشحيم التروس.

س: ما هي الاختلافات الميكانيكية المحددة التي تسمح لمحرك IE4 بتوفير طاقة أكبر من محرك IE3؟

ج: يستخدم الضاغط المحقون بالزيت ذو كفاءة المحرك IE4 مواد دوارة فائقة وفتحات الجزء الثابت المحسنة. يقلل هذا التصميم من المقاومة المغناطيسية الأساسية ويقلل من خسائر التبديد الحراري بنسبة 15-20% تقريبًا مقارنة بوحدات IE3، مما يضمن وصول الحد الأقصى من الطاقة مباشرة إلى العنصر اللولبي.
