وصف المنتج

يمكنك زيادة كفاءة المساحة إلى الحد الأقصى عن طريق طلب ضاغط لولبي متكامل محقون بالزيت من DECHUAN بالجملة. يتضمن تصميم الميزات الكاملة مجففًا مدمجًا بمعدل ضغط نقطة ندى يبلغ 5 درجات مئوية، مما يوفر هواء جافًا ونظيفًا يحمي الأدوات النهائية من أضرار الصدأ.

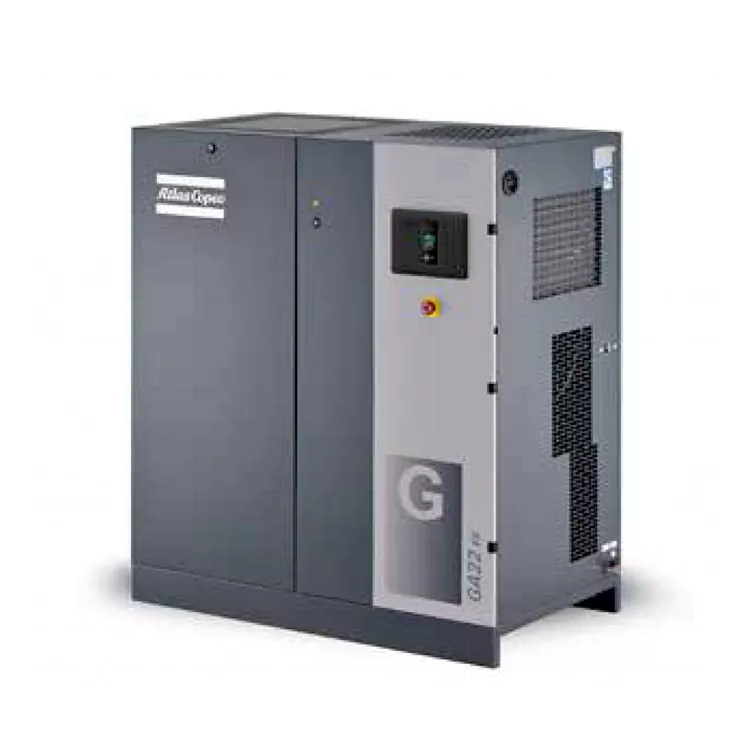

Integrated Oil-Injected Screw Compressor

لماذا نضيع الوقت في البحث عن مجففات ومرشحات وخزانات منفصلة؟

في إعدادات الهواء التقليدية، يتم الحصول على المكونات بشكل منفصل، مما يتطلب مساحة أرضية واسعة وأنابيب معقدة مترابطة. غالبًا ما يقدم هذا النهج متعدد المفاصل مقاومة التدفق ومسارات تسرب الهواء المحتملة. يحل المنتج هذا التعقيد من خلال وضع العنصر اللولبي، وجهاز استقبال الهواء، وفاصل الزيت عالي الكفاءة، ومجفف رطوبة غاز التبريد داخل خزانة واحدة معزولة للصوت.

يعمل هذا التصميم المدمج على تقليل البصمة الخاصة بك ويزيل تجميع الأنابيب الخارجية. ما عليك سوى وضع الوحدة على أرضية المتجر، وتوصيل مصدر الإمداد الكهربائي الرئيسي ومشعب تفريغ الهواء، وستتمتع منشأتك بإمكانية الوصول الفوري إلى الهواء المضغوط البارد والجاف وعالي النقاء.

Integrated Oil-Injected Screw Compressor

حل الاختناقات المكانية والتركيبية في ورش العمل الحديثة

يتطلب إنشاء نظام هواء مضغوط تقليدي ربط عدة مكونات منفصلة - بما في ذلك الضاغط، وخزانات تخزين الهواء، ومجففات الدراجات، ومرشحات الزيت الدقيقة - باستخدام شبكة واسعة من الأنابيب الميدانية. لا يشغل هذا التصميم كميات كبيرة من المساحة الأرضية لورشة العمل فحسب، بل يزيد أيضًا من خطر تسرب الهواء في كل وصلة ملولبة، مما يتسبب في انخفاض ضغط النظام ويجبرك على استئجار عمال تركيب أنابيب محليين باهظي الثمن لإجراء التثبيت.

يعمل الضاغط على حل هذه المشاكل المكانية والتركيبية بشكل كامل. ومن خلال وضع جميع معدات معالجة الهواء اللازمة في إطار واحد مدمج، فإن هذا النظام الجاهز يخفض تكاليف عمالة التركيب بنسبة تصل إلى 70%. يصل إلى منشأتك مزودًا بأسلاك وأنابيب ومجهز مسبقًا بالكامل، مما يعني أن فريقك يحتاج ببساطة إلى توصيل خط الطاقة الرئيسي وأنبوب التفريغ لبدء إمداد خط الإنتاج الخاص بك بالهواء المضغوط النظيف والجاف وعالي الجودة.

المعلمات التقنية

تم تصميم وحداتنا المتكاملة للضاغط اللولبي المتكامل المحقون بالزيت للتشغيل المستمر، حيث تجمع بين المكونات شديدة التحمل مع مساحة صغيرة للغاية:

المعلمات الفنية لسلسلة GA

نموذج	أقصى ضغط العمل (ه)	أقصى ضغط العمل رطل لكل بوصة مربعة	تدفق FAD لتر/ثانية	تدفق FAD م³/دقيقة	تدفق FAD CFM	قوة المحرك كيلوواط	قوة المحرك حصان	مستوى الضوضاء ديسيبل (أ)	الوزن القياسي كجم	الوزن القياسي رطل	الوزن الأداء الكامل كجم	الوزن رطل الأداء الكامل	حجم المخرج
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	جي1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	جي1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	جي1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	جي1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	جي1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	جي1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	جي1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	جي1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	جي1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	جي1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	جي1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	جي1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	جي1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	جي1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	جي1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	جي1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	جي1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	جي1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	جي1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	جي1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	جي1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	جي1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	جي1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	جي1*

تم اختبار معلمات أداء الوحدة وفقًا لمعيار ISO 1217، Ed.3، الملحق C-1996 يتوافق مستوى الضوضاء مع ISO 2151 / Pneurop / CagiPN8NTC2

شروط الاختبار المرجعي:

· ضغط المدخل المطلق: 1 بار

· درجة حرارة مدخل الهواء: 20 درجة مئوية. نقطة تكاثف ضغط المجفف المدمج لـ GA 11-26: 5 درجات مئوية

يتم قياس تدفق FAD تحت ضغوط التشغيل أدناه:

· نماذج 7.5 بار تم اختبارها عند 7 بار

· نماذج 8.5 بار تم اختبارها عند 8 بار

· نماذج 10.5 بار تم اختبارها عند 10 بار

· تم اختبار نماذج 13 بار عند 12.5 بار

جدول بيانات نماذج المجفف المتكامل GA11/15/18/22/26*/30

نموذج	أقصى ضغط العمل - شريط قياسي (ه)	الحد الأقصى لضغط العمل-قياسي psig	الحد الأقصى لضغط العمل - شريط الأداء الكامل (هـ)	الحد الأقصى لضغط العمل-الأداء الكامل psig	تدفق FAD لتر/ثانية	تدفق FAD م³/دقيقة	تدفق FAD CFM	قوة المحرك كيلوواط	قوة المحرك حصان	مستوى الضوضاء ديسيبل (أ)	الوزن القياسي كجم	الوزن الأداء الكامل كجم	حجم المخرج
جي ايه 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	جي1*
جي ايه 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	جي1*
جي ايه 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	جي1*
جي ايه 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	جي1*
جورجيا 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	جي1*
جورجيا 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	جي1*
جورجيا 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	جي1*
جورجيا 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	جي1*
جي ايه 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	جي1*
جي ايه 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	جي1*
جي ايه 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	جي1*
جي ايه 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	جي1*
جي ايه 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	جي1*
جي ايه 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	جي1*
جي ايه 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	جي1*
جي ايه 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	جي1*
جي ايه 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	جي1*
جي ايه 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	جي1*
جي ايه 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	جي1*
جي ايه 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	جي1*
جي ايه 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	جي1*
جي ايه 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	جي1*
جي ايه 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	جي1*
جي ايه 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	جي1*

تم اختبار معلمات أداء الوحدة وفقًا لمعيار ISO 1217، Ed.3، الملحق C-1996. يتوافق مستوى الضوضاء مع ISO 2151 / Pneurop / CagiPN8NTC2

شروط الاختبار المرجعي:

· ضغط المدخل المطلق: 1 بار

· درجة حرارة مدخل الهواء: 20 درجة مئوية. نقطة تكاثف ضغط المجفف المدمج لـ GA 11*-30: 2 درجة مئوية ~ 3 درجات مئوية

يتم قياس تدفق FAD تحت ضغوط التشغيل أدناه:

· نماذج 7.5 بار تم اختبارها عند 7 بار

· نماذج 8.5 بار تم اختبارها عند 8 بار

· نماذج 10.5 بار تم اختبارها عند 10 بار

· تم اختبار نماذج 13 بار عند 12.5 بار

ميزة هيكلية مثبتة: لا توجد متطلبات تركيب مكلفة

Integrated Oil-Injected Screw Compressor

الاستثمار في الضاغط اللولبي المتكامل المحقون بالزيت من DECHUAN يبسط عملية ترقيات منشأتك. تتطلب الأنظمة القياسية متعددة المكونات منصات خرسانية مخصصة، وأنابيب نحاسية واسعة النطاق، ووصلات كهربائية مستقلة لكل قطعة من الأجهزة.

نظام DECHUAN مجهز بالكامل بأسلاك ومواسير مسبقًا في مصنعنا، مما يقلل وقت التثبيت من أيام إلى ساعات. إنها تتميز بلوحة قاعدة شديدة التحمل ومعزولة عن الاهتزازات ويمكن وضعها على أي أرضية خرسانية صناعية مسطحة بدون مسامير تثبيت أو أسس متخصصة.

الأسئلة الشائعة حول المشتريات الفنية

س: هل تعمل وحدة المجفف المدمجة في الضاغط اللولبي على زيادة تكاليف الطاقة الإجمالية؟

ج: تقوم وحدة التحكم الذكية لدينا بتنسيق تشغيل المجفف مع حالة تحميل الضاغط. أثناء فترات الإنتاج المنخفضة، يقوم المجفف بضبط ناتج التبريد الخاص به ليتناسب مع حجم الهواء المنخفض، مما يمنع استهلاك الطاقة غير الضروري.

س: كيف يعمل صمام الصرف الإلكتروني المدمج بدون فقدان؟

ج: على عكس مصارف الملف اللولبي الرخيصة التي تضخ الهواء المضغوط الثمين إلى خط النفايات كل بضع دقائق، يستخدم المصرف الإلكتروني الموجود في الضاغط اللولبي المتكامل المحقون بالزيت مستشعرًا داخليًا لمستوى السائل. يتم فتحه فقط عند امتلاء خزان المكثفات، مما يؤدي إلى إطلاق المياه المتراكمة دون إضاعة ضغط هواء النظام.

س: هل من السهل استبدال المرشحات ضمن تصميم الخزانة المدمج هذا؟

ج: نعم، تتميز العلبة بأبواب رفع سريعة التحرير توفر الوصول الكامل إلى جميع المواد الاستهلاكية. تم وضع فاصل الزيت، وعنصر فلتر الهواء، وكتل الكربون النشط المضمنة في موضعها لإجراء صيانة سريعة ومباشرة.

Integrated Oil-Injected Screw Compressor
