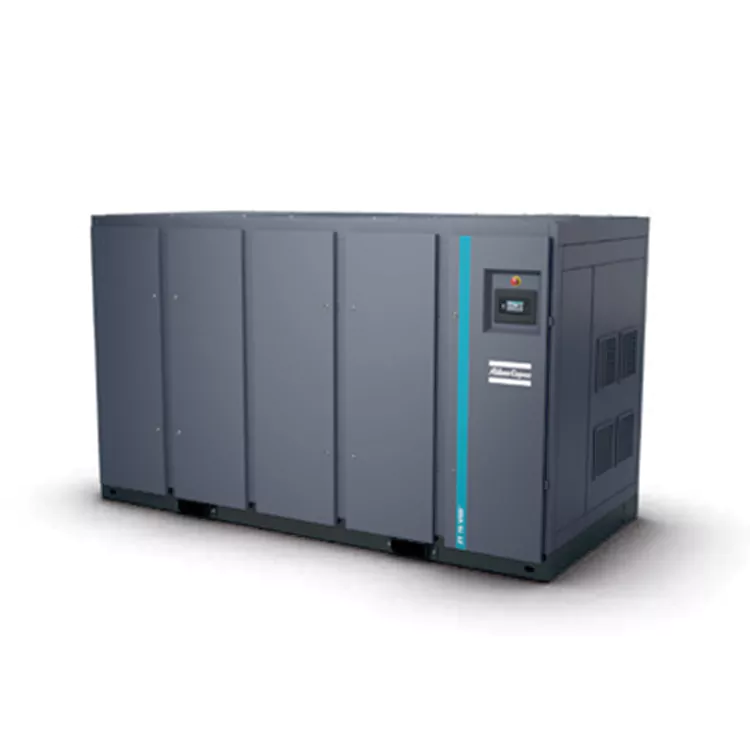

تقوم شركة DECHUAN بتصنيع ضاغط الهواء الخالي من الزيت لمختبرات أشباه الموصلات للتصدير المباشر. يوفر هذا النظام المتخصص هواءً معتمدًا خاليًا من الزيت لمنع تلوث الرقائق في غرف الأبحاث وعيوب تصنيع الرقائق الدقيقة المكلفة. اتصل بنا!
لإنشاء خطوط مرافق موثوقة لمرافق الأبحاث الدقيقة، قم بالمصدر من موردي ضواغط الهواء الخالية من الزيت لمختبرات أشباه الموصلات في الصين. تستخدم حلول الهواء عالية النقاء من DECHUAN موانع عزل كربونية متعددة الطبقات للتخلص من بقايا الهيدروكربونات، مما يضمن جودة الغاز الأصلية لحفر السيليكون المهم.
في تصنيع أشباه الموصلات والطباعة الحجرية ذات الأغشية الرقيقة، يمكن حتى لقطرة مجهرية واحدة من بخار الزيت المنقولة عبر خط الهواء أن تدمر دفعة إنتاج كاملة. تم تصميم هذا المنتج المتخصص لتلبية أعلى معايير النقاء المطلقة:
• توصيل الهواء من الفئة 0 المعتمد من TÜV: تخضع أنظمتنا لاختبارات صارمة عبر درجات حرارة التشغيل المتغيرة. ويؤكد التحليل المستقل عدم وجود أي أثر للزيت على الإطلاق في تيار الهواء الناتج.
• مسارات الهواء الداخلية الخالية من التآكل: كل قطعة من الأنابيب، وحزمة المبرد، ومصفوفة الفصل أسفل غرفة الضغط مصنوعة من الفولاذ المقاوم للصدأ الممتاز لمنع رقائق الصدأ من تلويث خطوط هواء غرف الأبحاث.
• تكامل Elektronikon® المتقدم: تقوم وحدة التحكم المدمجة بتتبع المقاييس التشغيلية عن كثب وتتميز بعمليات إغلاق استباقية للسلامة لضمان عدم دخول أي هواء غير نقي إلى شبكة المختبر على الإطلاق.
في تصنيع رقائق أشباه الموصلات، يمكن لقطرة واحدة من رذاذ الزيت أن تلوث بيئة غرف الأبحاث بأكملها، مما يؤدي إلى تدمير الآلاف من رقائق السيليكون والتسبب في ضياع الملايين من وقت الإنتاج. لا تستطيع ضواغط الهواء التقليدية ضمان النقاء المطلق للهيدروكربون المطلوب لهذه العمليات التي تتم على نطاق النانومتر.
يضمن ضاغط الهواء الخالي من الزيت المتخصص لمختبرات أشباه الموصلات أمان العملية النقي:
• تدفق الهواء المعتمد من الفئة 0: تم اختباره بدقة بواسطة TÜV عبر نطاقات الحرارة والضغط الشديدة لضمان عدم وجود أي زيت على الإطلاق.
• الأجزاء الداخلية الخالية من الجسيمات: تعمل المبردات المسبقة المصنوعة من الفولاذ المقاوم للصدأ والمبادلات الحرارية ذات الزعانف النجمية على التخلص من رقائق الأكسدة أو تساقط المواد الكيميائية داخل مسار الهواء.
• درع المراقبة الإلكتروني: تمنع إنذارات الصيانة الاستباقية وإيقاف الأخطاء التلقائي انحرافات النظام قبل أن تصل إلى أدوات غرف الأبحاث الخاصة بك.
• تصنيف طاقة النظام: 55 كيلو وات - 900 كيلو وات تكوينات عالية الكثافة.
• معدل التسليم الحجمي: 4.2 - 148.5 متر مكعب/الدقيقة خرج تيار نظيف.
• تصنيف محتوى الزيت: ISO 8573-1 الفئة 0 التحقق من خلوه من الزيت تمامًا.
• تخطيط التبريد: تبريد سائل من الفولاذ المقاوم للصدأ يمنع إطلاق الغازات الكيميائية.
ZR/ZT 55-90 (FF) STD| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 55 -7.5STD | 7.5 | 169.7 | 10.2 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -8.6STD | 8.6 | 156.6 | 9.4 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| زر 55-10STD | 10 | 140.9 | 8.5 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 75 -7.5STD | 7.5 | 224.7 | 13.5 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -8.6STD | 8.6 | 214.9 | 12.9 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| زر 75-10STD | 10 | 205.0 | 12.3 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 90 -7.5STD | 7.5 | 267.2 | 16.0 | 90 | 72 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -8.6STD | 8.6 | 250.9 | 15.1 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| زر 90-10STD | 10 | 236.5 | 14.2 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| زد تي 55 -7.5 إس تي دي | 7.5 | 166.4 | 10.0 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| زد تي 55 -8.6 إس تي دي | 8.6 | 153.2 | 9.2 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| زت 55 -10 إس تي دي | 10 | 137.6 | 8.3 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| زي تي 75 -7.5 إس تي دي | 7.5 | 221.3 | 13.3 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| زي تي 75 -8.6 إس تي دي | 8.6 | 211.6 | 12.7 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| زت 75 -10 إس تي دي | 10 | 201.6 | 12.1 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| زد تي 90 -7.5 إس تي دي | 7.5 | 263.9 | 15.8 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| زد تي 90 -8.6 إس تي دي | 8.6 | 247.5 | 14.9 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| زد تي 90 -10 إس تي دي | 10 | 233.1 | 14.0 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD -8.6 ستد | 8.6 | 74.7-229.4 | 4.5-13.8 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 75 VSD -10.4 ستد | 10.4 | 81.7-202.9 | 4.9-12.2 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 90 VSD -8.6 ستد | 8.6 | 74.1-282.5 | 4.4-16.9 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZR 90 VSD -10.4 ستد | 10.4 | 75.5-250.5 | 4.5-15.0 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZT 75 VSD -8.6 ستد | 8.6 | 71.2-226.0 | 4.3-13.6 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 75 VSD -10.4 ستد | 10.4 | 78.2-199.6 | 4.7-12.0 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 90 VSD -8.6 ستد | 8.6 | 70.6-279.1 | 4.2-16.7 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
| ZT 90 VSD -10.4 ستد | 10.4 | 72.0-247.1 | 4.3-14.8 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
تم قياس شروط الأداء المرجعية للوحدة وفقًا للملحق ج، الإصدار الرابع (2009) من ISO 1217:
· الرطوبة النسبية: 0%
· ضغط المدخل المطلق: 1 بار
· درجة حرارة المدخل: 20 درجة مئوية تم قياس معدل التفريغ (FAD) عند ضغوط التشغيل التالية:
نوع السرعة الثابتة:
· -نوع 7.5 بار: 7 بار
· -8.6 بار نوع : 7 بار
· - نوع 10 بار : 9 بار
نوع VSD:
· -8.6 بار نوع : 7 بار
· -10.4 بار نوع : 9 بار
· (2) مستوى ضغط الصوت للانبعاث المرجح من الفئة (أ) لمحطة العمل (LpWSad). تم القياس وفقًا لمعيار ISO 2151:2004 (باستخدام طريقة مسح شدة الصوت 150 9614/2). عامل التصحيح المُضاف حديثًا هو قيمة غير مؤكدة تمامًا (KpAd)، تتوافق مع رمز الاختبار.
· (3) الوزن مرجعي فقط؛ يجب أن يكون الوزن الفعلي المقدم هو السائد.
ZR/ZT 110-160 (FF) ستد
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 110 -7.5 ستد | 7.5 | 318.2 | 19.1 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -8.6 ستد | 8.6 | 297.5 | 17.8 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| زر 110 -10 ستد | 10 | 277.6 | 16.7 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 132 -7.5 ستد | 7.5 | 362.9 | 21.8 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -8.6 ستد | 8.6 | 338.5 | 20.3 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| زر 132 -10 ستد | 10 | 314.4 | 18.9 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 145 -7.5 ستد | 7.5 | 392.9 | 23.6 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -8.6 ستد | 8.6 | 364.1 | 21.8 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| زر 145 -10 ستد | 10 | 350.8 | 21.0 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 160 -7.5 ستد | 7.5 | 434.0 | 26.0 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -8.6 ستد | 8.6 | 418.3 | 25.1 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| زر 160 -10 ستد | 10 | 399.0 | 23.9 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| زد تي 110 -7.5 ستد | 7.5 | 315.0 | 18.9 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| زت 110 -8.6 ستد | 8.6 | 294.2 | 17.6 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| زت 110 -10 ستد | 10 | 274.3 | 16.5 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| زت 132 -7.5 ستد | 7.5 | 359.6 | 21.6 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| زت 132 -8.6 ستد | 8.6 | 335.3 | 20.1 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| زت 132 -10 ستد | 10 | 311.1 | 18.7 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 145 -7.5 ستد | 7.5 | 389.6 | 23.4 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| زت 145 -8.6 ستد | 8.6 | 360.8 | 21.6 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| زت 145 -10 ستد | 10 | 347.5 | 20.9 | 145 | 79 | 3126 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -7.5 ستد | 7.5 | 430.6 | 25.8 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -8.6 ستد | 8.6 | 414.9 | 24.9 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| زت 160 -10 ستد | 10 | 395.6 | 23.7 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|
| ZR110VSD-8.6 ستد | 8.6 | 100.5-319.3 | 6.0-19.2 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR110VSD-10.4 ستد | 10.4 | 167.1-292.1 | 10.0-17.5 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-8.6 ستد | 8.6 | 107.1-357.1 | 6.5-21.4 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-10.4 ستد | 10.4 | 166.6-331.0 | 10.0-19.9 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 ستد(V1) | 8.6 | 123.3-390.0 | 7.4-23.4 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 ستد(V1) | 10.4 | 166.6-357.8 | 10.0-21.5 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 ستد(V2) | 8.6 | 123.3-411.0 | 7.4-24.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 ستد (V2) | 10.4 | 166.6-377.6 | 10.0-22.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZT110 VSD-8.6 | 8.6 | 99.9-327.6 | 6.0-19.2 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT110 VSD-10.4 | 10.4 | 165.5-291.9 | 9.9-17.5 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-8.6 | 8.6 | 124.8-357.5 | 7.5-21.4 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-10.4 | 10.4 | 164.9-331.2 | 9.9-19.9 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V1) | 8.6 | 143.9-388.8 | 8.6-23.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 ستد(V1) | 10.4 | 164.9-358.2 | 9.9-21.5 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V2) | 8.6 | 146.9-438.2 | 8.8-26.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 ستد(V2) | 10.4 | 164.9-378.1 | 9.9-22.7 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
وفقًا لمعيار ISO 1217 الملحق ج، الإصدار الرابع (2009)، فإن الشروط المرجعية لأداء الوحدة هي كما يلي:
· الرطوبة النسبية: 0%
· ضغط المدخل المطلق: 1 بار
· درجة حرارة المدخل: 20 درجة مئوية
يتم قياس الإزاحة FAD عند ضغوط التشغيل التالية:
نماذج السرعة الثابتة:
-نماذج 7.5 بار: 7 بار
-نماذج 8.6 بار: 7 بار
-نماذج 10 بار: 9 بار
نماذج VSD:
-نماذج 8.6 بار: 7 بار
-نماذج 10.4 بار: 9 بار
(2) مستوى ضغط الصوت للانبعاثات المرجحة من الفئة (أ) لمحطة العمل (LpWSad). تم القياس وفقًا لمعيار ISO 2151:2004 (طريقة مسح شدة الصوت ISO 9614/2). عامل التصحيح المضاف حديثًا KpAd غير مؤكد، ويتوافق مع رمز الاختبار.
(3) V1=380V، V2=400V.
(4) الوزن هو للإشارة فقط؛ يجب أن يسود الوزن الفعلي.
زر/ZT 200-275 (FF)
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| 200 راند -7.5 | 7.5 | 602.3 | 36.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| 200 راند -8.6 | 8.6 | 552.1 | 33.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| 200 راند -10 | 10 | 506.6 | 30.0 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| 250 راند -7.5 | 7.5 | 718.0 | 43.1 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| 250 راند -8.6 | 8.6 | 684.3 | 41.0 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| 250 راند -10 | 10 | 622.8 | 37.4 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| 275 راند -7.5 | 7.5 | 774.4 | 46.5 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| زد 275 -8.6 | 8.6 | 718.0 | 43.1 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| زد 275-10 | 10 | 683.9 | 41.0 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| زر 275-13 | 13 | 561.8 | 33.7 | 275 | 70 | 5250 | 6150 | 5040 | 1662 | 2008 |
| زتي 200 -7.5 | 7.5 | 567.1 | 34.0 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| زتي 200 -8.6 | 8.6 | 519.5 | 31.2 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| زتي 200-10 | 10 | 497.4 | 29.8 | 200 | 78 | 5250 | 6150 | 5040 | 1662 | 2108 |
| زتي 250 -7.5 | 7.5 | 711.5 | 42.7 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| زتي 250 -8.6 | 8.6 | 676.8 | 40.6 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| زتي 250-10 | 10 | 614.3 | 36.9 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| زت 275 -7.5 | 7.5 | 745.4 | 44.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| زت 275 -8.6 | 8.6 | 711.5 | 42.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| زت 275-10 | 10 | 676.4 | 40.6 | 275 | 78 | 6030 | 7080 | 5040 | 1662 | 2108 |
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 250 VSD -8.6 | 8.6 | 242.6-714.4 | 14.6-42.9 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 250 VSD -10.4 | 10.4 | 234.2-640.2 | 14.1-38.4 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -8.6 | 8.6 | 242.6-788.1 | 14.6-47.3 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -10.4 | 10.4 | 234.2-700.0 | 14.1-42.0 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZT250 VSD-8.6 | 8.6 | 238.0-696.9 | 14.3-41.8 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT250 VSD-10.4 | 10.4 | 386.0-633.4 | 23.2-38.0 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT315 VSD-8.6 | 8.6 | 238.0-739.4 | 14.3-44.4 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT315 VSD-10.4 | 10.4 | 386.0-681.0 | 23.2-40.9 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
-الرطوبة النسبية: 0%
-ضغط المدخل المطلق: 1 بار
-درجة حرارة المدخل: 20 درجة مئوية
تم قياس معدل التفريغ (FAD) عند ضغوط التشغيل التالية
نوع السرعة الثابتة:
-نوع 7.5 بار: 7 بار
-8.6 بار نوع: 7 بار
-نوع 10 بار: 9 بار
نوع VSD:
-8.6 بار نوع: 7 بار
-10.4 بار نوع: 9 بار
(2) مستوى ضغط الصوت للانبعاثات المرجحة من الفئة (أ) لمحطة العمل (LpWSad).
تم القياس وفقًا لمعيار ISO 2151:2004 (باستخدام 150 9614/2 (طريقة مسح شدة الصوت).
عامل التصحيح المُضاف حديثًا هو قيمة غير مؤكدة تمامًا (KpAd)، تتوافق مع رمز الاختبار.
(3) الوزن هو للإشارة فقط؛ يجب أن يكون الوزن الفعلي المقدم هو السائد.
300-750 راند
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| 300 راند -7.5 | 7.5 | 774.6 | 46.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| 300 راند -8.6 | 8.6 | 725.7 | 43.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| 300 راند -10 | 10 | 695.1 | 41.7 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| زد 315 -7.5 | 7.5 | 848.0 | 50.9 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| زر 315 -8.6 | 8.6 | 793.1 | 47.6 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| زر 315-10 | 10 | 766.6 | 46.0 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| 355 راند -7.5 | 7.5 | 939.1 | 56.3 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -8.6 | 8.6 | 877.1 | 52.6 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| زر 355-10 | 10 | 839.6 | 50.4 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| 400 راند -7.5 | 7.5 | 1034.2 | 62.1 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| 400 راند -8.6 | 8.6 | 963.9 | 57.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| 400 راند -10 | 10 | 930.5 | 55.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| زر 425 -7.5 | 7.5 | 1143.9 | 68.6 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| زر 425 -8.6 | 8.6 | 1063.1 | 63.8 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| 450 راند -7.5 | 7.5 | 1275.7 | 76.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| 450 راند -8.6 | 8.6 | 1191.8 | 71.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| زر 450-10 | 10 | 1106.3 | 66.3 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| 500 راند -7.5 | 7.5 | 1399.1 | 78.3 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| 500 راند -8.6 | 8.6 | 1305.2 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| 500 راند -10 | 10 | 1217.8 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| 630 زد آر -7.5 | 7.5 | 1715.0 | 102.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| زر 630 -8.6 | 8.6 | 1595.0 | 95.7 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| زر 630-10 | 10 | 1484.1 | 88.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| 750 راند -7.5 | 7.5 | 2046.2 | 122.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| 750 راند -8.6 | 8.6 | 1827.4 | 109.6 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| 750 راند -10 | 10 | 1696.7 | 101.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 |
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الوزن-الأداء الكامل (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 355 VSD -8.6 | 8.6 | 371.2-1037.5 | 22.3-62.2 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 355 VSD -10.4 | 10.4 | 374.4-942.4 | 22.5-56.5 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -8.6 | 8.6 | 371.2-1120.9 | 22.3-67.3 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| زد آر 400 في إس دي -10.4 | 10.4 | 374.4-998.6 | 22.5-59.9 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| زد آر 500 في إس دي -10.4 | 10.4 | 374.4-1177.9 | 22.5-70.7 | 81 | 81 | 9190 | 4075 | 2120 | 2400 | |
| ZR 700 VSD -8.6 | 8.6 | 374.4-2061.8 | 54.9-123.7 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 700 VSD -10.4 | 10.4 | 849.7-1840.5 | 51.0-110.4 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -8.6 | 8.6 | 930.7-2475.4 | 55.8-148.5 | 83 | 83 | 12600 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -10.4 | 10.4 | 864.8-1873.2 | 51.9-112.4 | 83 | 83 | 12600 | 4660 | 2120 | 2470 |
تم قياس شروط الأداء المرجعية للوحدة وفقًا للملحق ج، الإصدار الرابع (2009) من ISO 1217:
· الرطوبة النسبية: 0%
· ضغط المدخل المطلق: 1 بار
· درجة حرارة المدخل: 20 درجة مئوية تم قياس معدل التفريغ (FAD) عند ضغوط التشغيل التالية:
نوع السرعة الثابتة:
· -نوع 7.5 بار: 7 بار
· -8.6 بار نوع : 7 بار
· - نوع 10 بار : 9 بار
نوع VSD:
· -8.6 بار نوع : 7 بار
· -10.4 بار نوع : 9 بار
· (2) مستوى ضغط الصوت للانبعاث المرجح من الفئة (أ) لمحطة العمل (LpWSad). تم القياس وفقًا لمعيار ISO 2151:2004 (باستخدام طريقة مسح شدة الصوت 150 9614/2). عامل التصحيح المُضاف حديثًا هو قيمة غير مؤكدة تمامًا (KpAd)، تتوافق مع رمز الاختبار.
· (3) الوزن مرجعي فقط؛ يجب أن يكون الوزن الفعلي المقدم هو السائد.
زر 200X-400X
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | الطاقة المثبتة (كيلوواط) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|---|
| زد آر 200 إكس -7.5 | 7.5 | 623.1 | 37.4 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| زد آر 200 إكس -8.6 | 8.6 | 601.9 | 36.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| زد آر 200 إكس -10 | 10 | 551.7 | 33.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| زد آر 250 إكس -7.5 | 7.5 | 717.7 | 43.1 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| زد آر 250 إكس -8.6 | 8.6 | 683.8 | 41.0 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| زي آر 315 إكس -7.5 | 7.5 | 939.0 | 56.3 | 315 | 76 | 7950 | 3700 | 2120 | 2400 |
| زي آر 355 إكس -7.5 | 7.5 | 1034.2 | 62.1 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X-8.6 | 8.6 | 963.5 | 57.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| زر 355X-10 | 10 | 930.2 | 55.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| زد آر 400 إكس -7.5 | 7.5 | 1143.8 | 68.6 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ZR 400X-8.6 | 8.6 | 1062.7 | 63.8 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|
| زد آر 75 في إس دي+ | 10.4 | 78.8-229.9 | 4.7-13.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| زد آر 90 في إس دي+ | 10.4 | 78.8-283.9 | 4.7-17.0 | 68 | 2500 | 2030 | 1660 | 2000 |
| زر 110 في إس دي+ | 10.4 | 78.8-330.3 | 4.7-19.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| زي آر 132 في إس دي+ | 10.4 | 78.8-384.0 | 4.7-23.0 | 68 | 2500 | 2030 | 1660 | 2000 |
| زد تي 145 في إس دي+ | 10.4 | 78.8-415.2 | 4.7-24.9 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT160 VSD+ | 10.4 | 78.8-468.2 | 4.7-27.1 | 70 | 2500 | 2030 | 1660 | 2000 |
| زي تي 75 في إس دي+ | 10.4 | 78.8-227.4 | 4.7-13.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| زي تي 90 في إس دي+ | 10.4 | 78.8-276.9 | 4.7-16.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| زد تي 110 في إس دي+ | 10.4 | 78.8-323.4 | 4.7-19.4 | 72 | 3150 | 3400 | 1654 | 2000 |
| زد تي 132 في إس دي+ | 10.4 | 78.8-377.5 | 4.7-22.7 | 72 | 3150 | 3400 | 1654 | 2000 |
| زد تي 145 في إس دي+ | 10.4 | 78.8-409.0 | 4.7-24.5 | 74 | 3150 | 3400 | 1654 | 2000 |
| ZT160 VSD+ | 10.4 | 124.7-436.4 | 7.5-26.2 | 74 | 3150 | 3400 | 1654 | 2000 |
| نموذج | الحد الأقصى لضغط العادم (بار) | FAD حركة المرور (لتر / ثانية) | FAD المرور (م³/دقيقة) | مستوى الضوضاء (ديسيبل (أ)) | الوزن القياسي (كجم) | الحجم لتر (مم) | الحجم ث (مم) | الحجم ح (مم) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ FF | 10.4 | 78.8-229.9 | 4.7-13.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 90 VSD+FF | 10.4 | 78.8-283.9 | 4.7-17.0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 110 VSD+ FF | 10.4 | 78.8-330.3 | 4.7-19.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 132 VSD+ FF | 10.4 | 78.8-384.0 | 4.7-23.0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 145 VSD+ FF | 10.4 | 78.8-415.2 | 4.7-24.9 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZR 160 VSD+ FF | 10.4 | 78.8-468.2 | 4.7-27.1 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZT 75 VSD+ FF | 10.4 | 78.8-227.4 | 4.7-13.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT90 VSD+ FF | 10.4 | 78.8-276.9 | 4.7-16.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT110 VSD+ FF | 10.4 | 78.8-323.4 | 4.7-19.4 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 132 VSD+ FF | 10.4 | 107.0-377.5 | 6.4-22.7 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 145 VSD+ FF | 10.4 | 118.0-409.0 | 7.1-24.5 | 74 | 3790 | 4085 | 1654 | 2000 |
| ZT 160 VSD+ FF | 10.4 | 124.7-436.4 | 7.5-26.2 | 74 | 3790 | 4085 | 1654 | 2000 |
تم قياس شروط الأداء المرجعية للوحدة وفقًا للملحق ج، الإصدار الرابع (2009) من ISO 1217:
· الرطوبة النسبية: 0%
· ضغط المدخل المطلق: 1 بار
· درجة حرارة المدخل: 20 درجة مئوية تم قياس معدل التفريغ (FAD) عند ضغوط التشغيل التالية:
نوع السرعة الثابتة:
· -نوع 7.5 بار: 7 بار
· -8.6 بار نوع : 7 بار
· - نوع 10 بار : 9 بار
نوع VSD:
· -8.6 بار نوع : 7 بار
· -10.4 بار نوع : 9 بار
· (2) مستوى ضغط الصوت للانبعاث المرجح من الفئة (أ) لمحطة العمل (LpWSad). تم القياس وفقًا لمعيار ISO 2151:2004 (باستخدام طريقة مسح شدة الصوت 150 9614/2). عامل التصحيح المُضاف حديثًا هو قيمة غير مؤكدة تمامًا (KpAd)، تتوافق مع رمز الاختبار.
· (3) الوزن مرجعي فقط؛ يجب أن يكون الوزن الفعلي المقدم هو السائد.
قامت إحدى الشركات المصنعة للإلكترونيات في آسيا بتركيب نظام الهواء المتخصص من DECHUAN لتزويد حلقات توليد النيتروجين عالية النقاء وأذرع اختبار الهواء. في السابق، كانت الضواغط القياسية تسمح لأبخرة الزيت بالانتقال عبر المرشحات المضمنة، وطلاء عدسات الطباعة الحجرية، والتسبب في كسور دقيقة في طبقات الرقاقة. بعد تركيب ضاغط الهواء الخالي من الزيت لمختبرات أشباه الموصلات، أبلغ المختبر عن عدم حدوث أي حوادث تلوث في الخطوط المرتبطة بالزيت، مما أدى إلى توفير تكاليف كبيرة لتنظيف الغرف النظيفة وإعادة المعايرة على مدار عامين من التشغيل المستمر.
• ترقية المواد المصنوعة من الفولاذ المقاوم للصدأ: نقوم باستبدال جميع مكونات الصب الداخلية القياسية بفولاذ مقاوم للصدأ عالي الجودة للوفاء بإرشادات التلوث الجزئي الصارمة.
• بروتوكولات الاتصال المتقدمة: تم تحميل الوحدة مسبقًا ببروتوكولات اتصالات متخصصة، مما يسمح لمراكز التحكم في غرف الأبحاث بمراقبة قياسات الهواء عن بُعد.
• البصمة الهيكلية المدمجة: تم تحسين التصميم الداخلي لتقليل البصمة، مما يجعل من السهل تركيبها داخل مساحات المرافق الضيقة في الطابق السفلي للمختبر.
ج: نعم، إن مخرجات الهواء لدينا متوافقة تمامًا مع مجففات المواد المجففة المتقدمة في غرف الأبحاث وأنظمة ترشيح الجسيمات دون الميكرون. نظرًا لأن الهواء الخام لا يحتوي على بخار زيت، فلن تصبح المرشحات المتخصصة في نقطة الاستخدام مسدودة برذاذ الزيت، مما يطيل عمر الفلتر.
ج: يتميز ضاغط الهواء الخالي من الزيت لمختبرات أشباه الموصلات بمساحة تهوية مادية بين مبيت التروس المشحم بالزيت وغرفة الضغط الجاف. يتم إقران موانع التسرب الحلقية الكربونية المتخصصة غير المتصلة بقنوات الضغط السلبي، مما يضمن منع أي رذاذ زيت ناقل الحركة تمامًا من الدخول إلى تيار الهواء النظيف.
ج: تقوم وحدة التحكم Elektronikon® بأخذ عينات من البيانات الحيوية عدة مرات في الثانية. إذا تم اكتشاف ارتفاع في درجة الحرارة في أي مرحلة، فسيقوم النظام على الفور بتشغيل إيقاف التشغيل التلقائي وإغلاق صمامات العزل، مما يضمن عدم تدفق الهواء غير المبرد مطلقًا إلى المعدات الحساسة في مختبرك.
حقوق الطبع والنشر © 2025 Dechuan Compressor (Shanghai) Co., Ltd. جميع الحقوق محفوظة.
